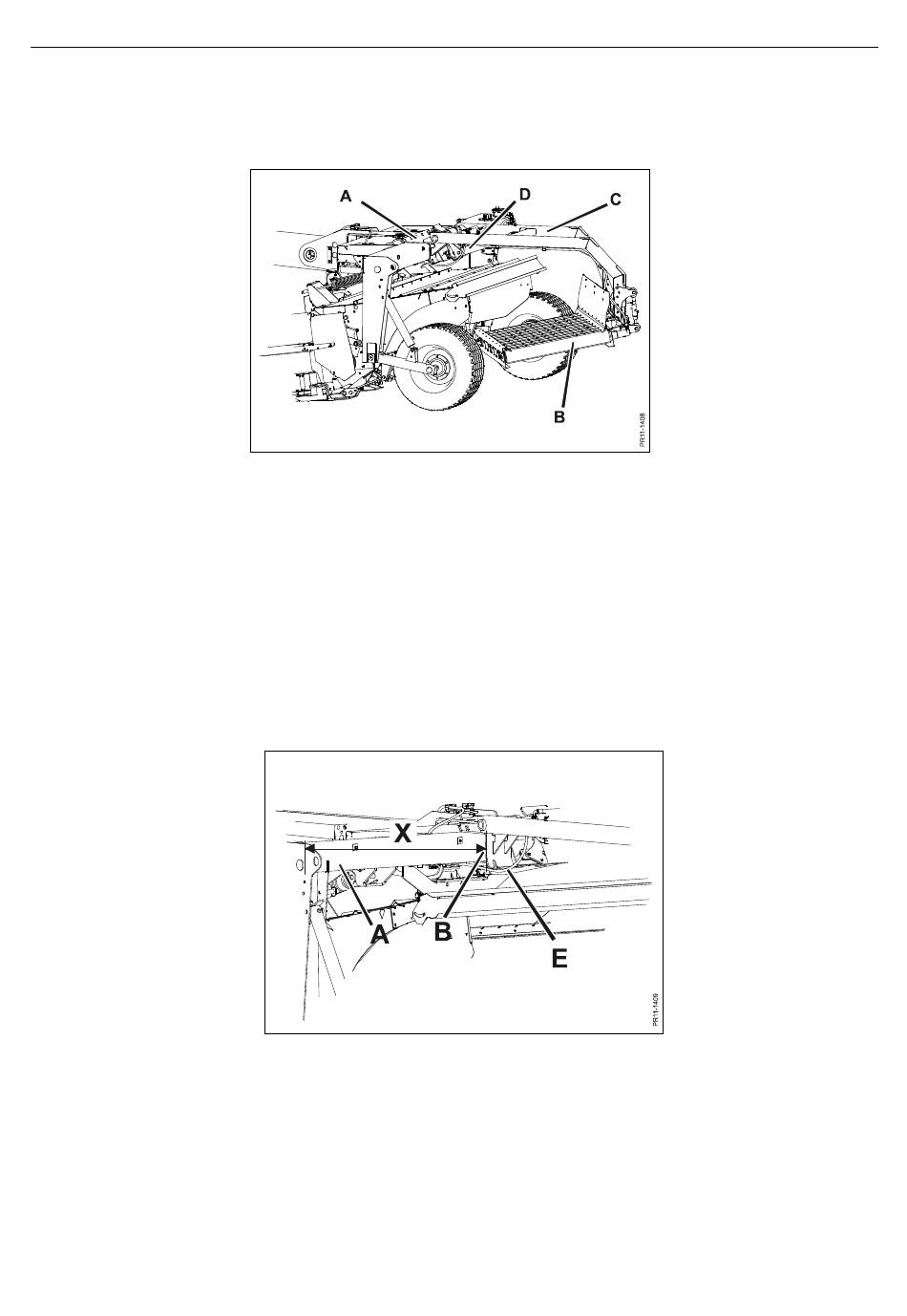

Fig. 2-1
Le système se compose d'une suspension A boulonnée sur le châssis de la
machine, d'un tapis B suspendu au cadre C derrière la machine, et d'un circuit
hydraulique fermé actionné depuis la machine de base (la pompe est montée sur le
boîtier de transmission). L'ensemble peut être levé avec le vérin hydraulique D
lorsque le tapis n'est pas en cours d'utilisation.
Avec l'andainage double, la récolte est projetée de la machine sur un tapis
caoutchouc qui défile perpendiculairement au sens de la marche et projette la récolte
sur la gauche de la machine. Ainsi, la récolte peut être déposée à proximité
immédiate d'un andain précédemment formé.
Fig. 2-2
Le groupeur est monté sur le châssis A de la machine de base en serrant le support
de maintien B autour du tube de liaison.
Les supports doivent être placés à X mm de l'angle gauche du châssis, comme
indiqué sur le schéma. Pour GMS 3202 et GFS 3205 X = 1 175 mm.
PIFX-122X 02 Collector II 0715
2. MONTAGE
2. MONTAGE
Fig. 2-1
Fig. 2-2
- 7 -
