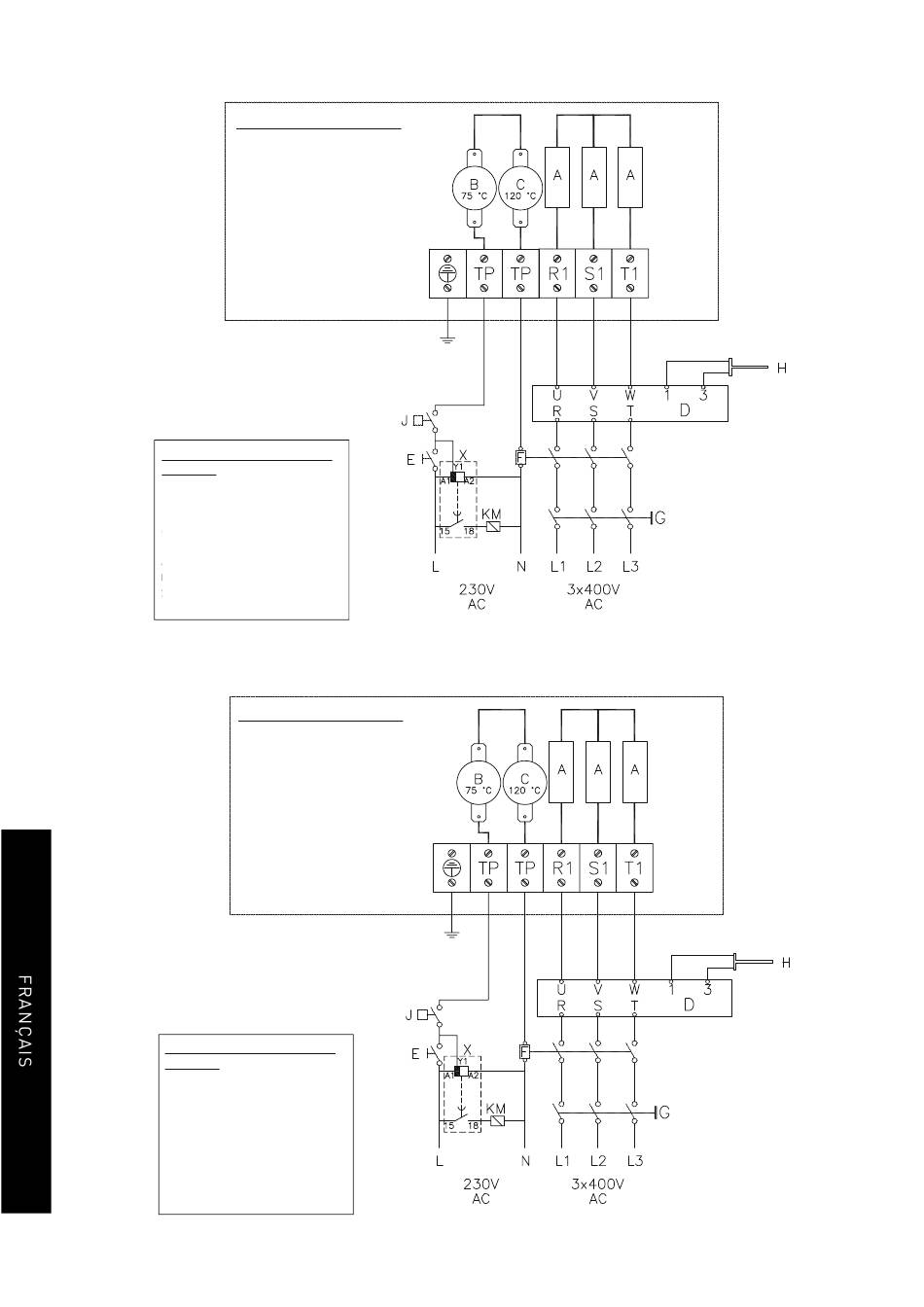

BATTERIE ÉLECTRIQUE TRIPHASÉ 4,5 kW ET 1 ÉTAPE (1 X 4,5 kW)
ALIMENTATION STANDARD:
A: RÉSISTANCE 1,5KW
B: PROT. TÉRMIQUE R/A
C: PROT. TÉRMIQUE R/M
EXEMPLE DE CÂBLAGE DU
MOTEUR
D: RËGULATEUR
E: INTERRUPTEUR
F: CONTACTEUR
G: PROTECTION DE LIGNE
H:SONDE DE TEMPERATURE
J: DÉTECTEUR DE DÉBIT (DPS 2.30)
KM: CONTACTEUR VENTILATEUR
X: TEMPORISATEUR (MCR-1)
BATTERIE ÉLECTRIQUE BIPHASÉ 6 kW ET 1 ÉTAPE (1 X 6 kW)
ALIMENTATION STANDARD:
A: RÉSISTANCE 1,5KW
B: PROT. TÉRMIQUE R/A
C: PROT. TÉRMIQUE R/M
EXEMPLE DE CÂBLAGE DU
MOTEUR
D: RËGULATEUR
E: INTERRUPTEUR
F: CONTACTEUR
G: PROTECTION DE LIGNE
H:SONDE DE TEMPERATURE
J: DÉTECTEUR DE DÉBIT (DPS 2.30)
KM: CONTACTEUR VENTILATEUR
X: TEMPORISATEUR (MCR-1)
88
