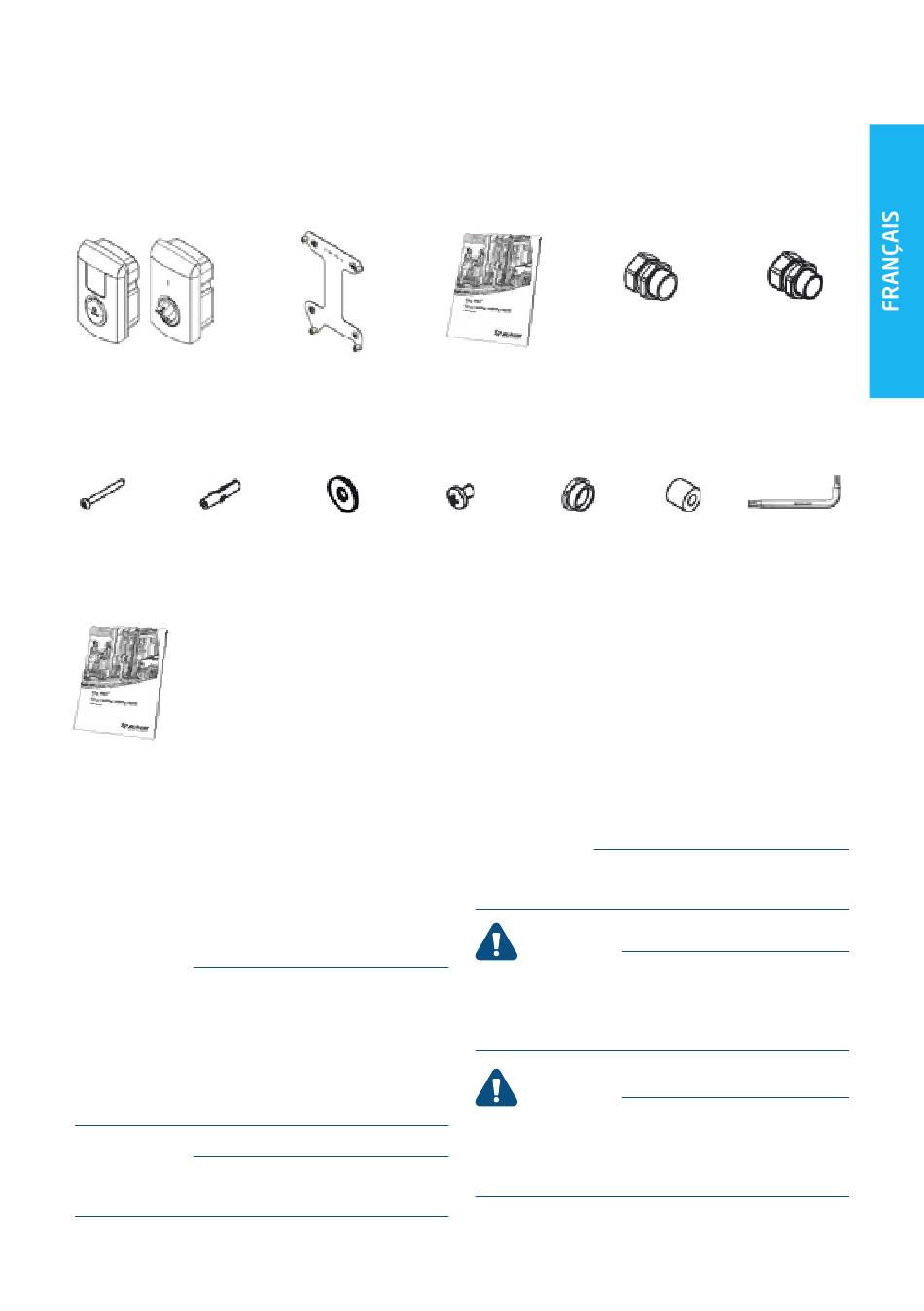

Contenu de l'emballage
1 x
Eve Single S-line
Eve Single Pro-line*
4 x
4 x
Vis
Cheville 4,5-5
5x50 mm
8 mm
Guide d'installation rapide
3.1 Installation et raccordement
Lisez attentivement ces instructions avant d'installer
la borne de recharge. Alfen ICU B.V. ne peut être tenu
responsable de tout dommage consécutif découlant de la
non-observation du présent manuel.
REMARQUE
L'installation doit être effectuée par une personne qualifiée
ayant préalablement lu le présent manuel et travaillant en
conformité avec la directive IEC 60364 (Installations
électriques des bâtiments). Le non-respect de cette
consigne est susceptible d'entraîner un risque de blessures
ou de situations dangereuses lors d'interventions en
présence d'électricité.
REMARQUE
Le travail ne peut être effectué sous la pluie ou en cas
d'humidité atmosphérique supérieure à 95 %.
Manuel du modèle Single | Version 2.0 | Février 2019
Contenu de l'emballage de la borne de recharge : Alfen Eve Single
d'installation, câble pour montage mural, éléments de montage et cartes de
recharge RHID (en fonction des options choisies)
1 x
Châssis pour
montage mural
4 x
Rondelle M6
M8 x 12mm
6,4 mm
3. MONTAGE ET RACCORDEMENT
1 x
Ce manuel
M32 x 1.5
4 x
4 x
M32 x1.5
REMARQUE
Une borne de recharge doit toujours être installée
sur un circuit d'alimentation dédié.
DANGER !
Danger de mort en cas d'installation incorrecte ! Le non-
respect des exigences d'installation et d'environnement est
susceptible de conduire à des situations dangereuses en
présence d'électricité.
DANGER !
La borne de recharge contient des composants électriques
qui peuvent encore être sous tension après le débranche-
ment du connecteur de charge. Attendez au moins 10
secondes après le débranchement avant d'intervenir.
, notice
TM
1 x
2 x
M32 x 1.5
Uniquement
modèle avec câble
de recharge
1 x
1 x
Anneau
Clé Torx
entretoisepour
T20
passe-câble
à vis
19
