3.2.6

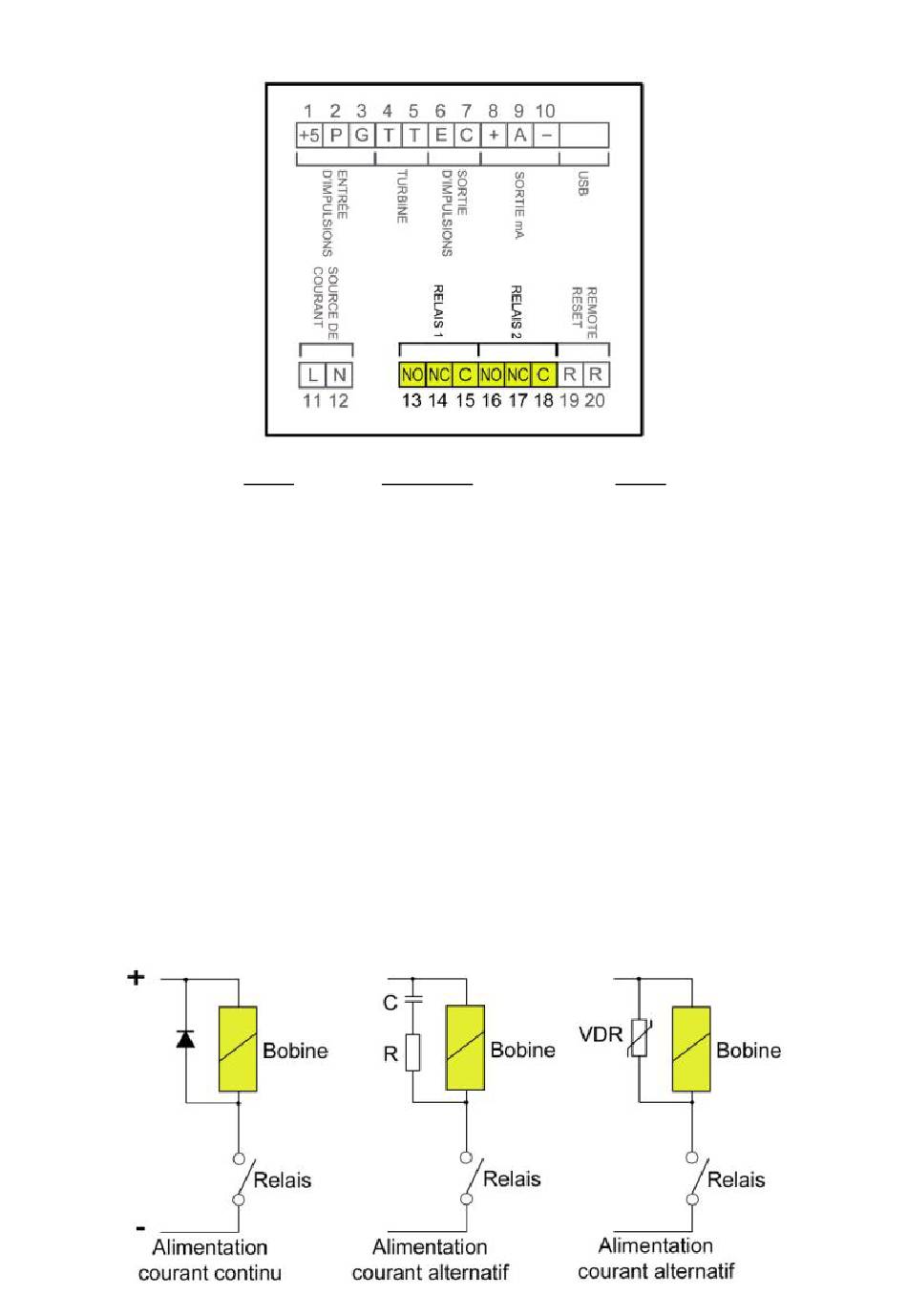

Connexion des sorties relais
Les sorties relais se composent de relais avec contacts libres de potentiel (voir les
caractéristiques à la page 37).
L'état des contacts des relais est décrit avec le relais au repos.
Les contacts des relais ne sont pas prévus avec une quelconque protection, et par
conséquent ceux-ci doivent être installés séparément en fonction des besoins de
l'application, en tenant toujours compte des limitations des caractéristiques des contacts.
Dans le cas ou on utilise des charges inductives, dans le but d'augmener la durée de vie
des contacts des relais, on recommande l'utilisation de limiteurs de surtensions (VDR
pour courants alternatifs et diodes libres pour courants continus).
Dans tous les cas on doit installer des fusibles ou d'autres moyens de protection contre
les courts circuits, selon les besoins de la charge prévue.
Borne
Description
13
Normalement Ouvert
14
Normalement Fermé
15
Commun
16
Normalement Ouvert
17
Normalement Fermé
18
Commun
11
Relais
Relais 1
Relais 1
Relais 1
Relais 2
Relais 2
Relais 2
