Manuels Connexes pour tecfluid LC-40 Serie
Sommaire des Matières pour tecfluid LC-40 Serie

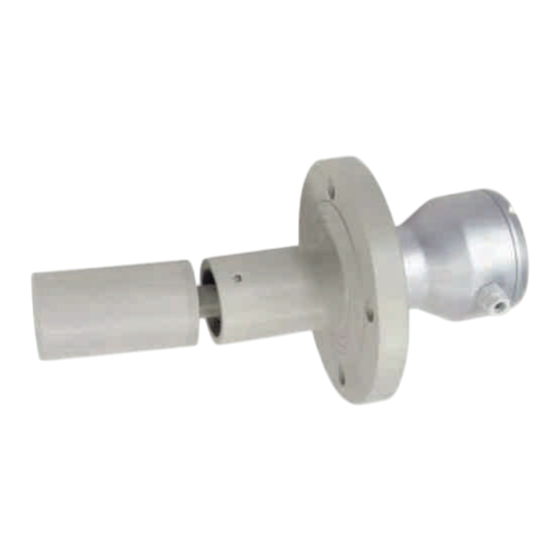

- Page 1 Contacteur de niveau Contact série Series LC-40 instrumentation LC40 pour fluides Manuel d'Instructions R-MI-LC40 Rev.:3...
-
Page 2: Table Des Matières
TABLE DES MATIERES INTRODUCTION ..................RECEPTION ................... INSTALLATION ..................CONNEXION ELECTRIQUE ..............AMD .................... AMM .................... AMR .................... MAINTENANCE ..................CARACTERISTIQUES TECHNIQUES ............ DIMENSIONS ……………..…….............. -
Page 3: Introduction
INTRODUCTION La série LC40 est composée de détecteurs de niveau à flotteur pour liquides. Le flotteur monté sur un bras basculant suit les variations de niveau du liquide. A l'extrémité opposée du flotteur se trouve un aimant permanent protégé, qui commande un autre aimant, situé... -
Page 4: Connexion Electrique
CONNEXION ELECTRIQUE Les automatismes de la série LC40 comportent une règlette à bornes pour réaliser la connexion. Pour l'installation é lectrique, il est recommandé d'utiliser pour faciliter la connexion des câbles électriques multibrins avec des sections de fils de 0,25 ou 0,5 mm². Avant de commencer l'installation électrique on doit s'assurer que les presses étoupes sont bien ajustés aux câbles à... -
Page 5: Caracteristiques Techniques
CARACTERISTIQUES TECHNIQUES Montage: Vertical / Horizontal. Raccordements: Brides DIN 2501 DN 65 PN 16 Autres sur demande Densité du liquide: 0,45 kg/l 3.000 mPa.s maximum Viscosité du liquide: Précision: ±3 mm Matériaux: EN 1.4404 (AISI-316L) Sur demande: PVC, PP, PTFE, PVDF Boîtier de raccordement: Aluminium anodisé... -
Page 6: Dimensions
DIMENSIONS Montage Horizontal LC40/INOX LC40-BA/INOX H mm L mm Montage Horizontal avec adaptateur LC40-A21/INOX... - Page 7 Montage Vertical LC40-VR/INOX LC40-V/INOX H distance moyenne de commutation du contact H max. 1000 mm H différentiel de niveau maximum-minimum H max. 1875 mm - ØB LC40-03/PVC, LC40-05/PTFE, LC40-09/PP, LC40-00/PVDF DIMENSIONS DES BRIDES (DN65) INOX PLASTIQUE L x nº L x nº 18 x 4 18 x 4 18 x 8...
- Page 8 GARANTIE TECFLUID GARANTI TOUS SES PRODUITS POUR UNE PERIODE DE 24 MOIS à partir de la date de livraison, contre tous défauts de matériaux, fabrication et fonctionnement. Sont exclus de cette garantie les pannes liées à une mauvaise utilisation ou application différente à...
