NOTA : La sortie analogique intègre une protection contre l'inversion de polarité. A cause
d'une autre protection contre les surtensions, si on connecte une tension d'alimentation de la
boucle supérieure à 32 V on pourrait endommager le
5.2

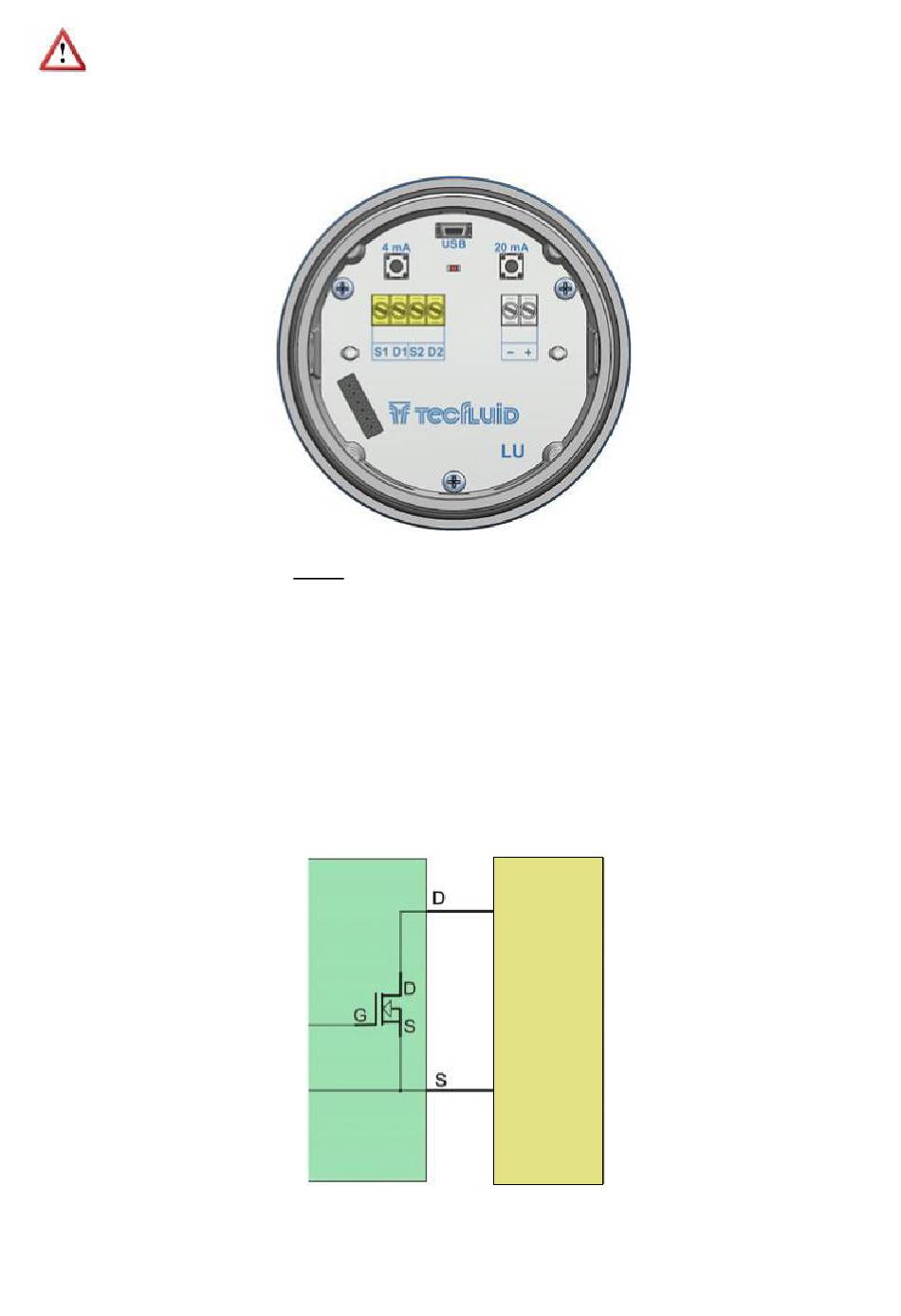

Connexion des sorties alarme
Les sorties d'alarme se connectent aux positions D et S de la réglette de à bornes.
Les sorties sont des transistors MOSFET canal N galvaniquement isolés du reste du circuit
et libres de potentiel.
Borne
S1
D 1
S2
D2
Exemple de connexion d'une sortie à un automate PLC
convertisseur.
Source de la sortie 1
Drain de la sortie 1
Source de la sortie 2
Drain de la sortie 2
24V
PLC
ENTREE
11
