4.

CONNEXION ELECTRIQUE

Les automatismes de la série LC40 comportent une règlette à bornes pour réaliser la
connexion.
Pour l'installation é lectrique, il est recommandé d'utiliser pour faciliter la connexion des
câbles électriques multibrins avec des sections de fils de 0,25 ou 0,5 mm².
Avant de commencer l'installation électrique on doit s'assurer que les presses étoupes sont
bien ajustés aux câbles à utiliser de manière à garantir l'étanchéité de l'appareil. Les
presses étoupes PG9 utilisés sont prévus pour des câbles avec un diamètre extérieur com-
pris entre 5 mm et 8 mm.
Pour la connexion, dénuder la gaine du câble pour libérer les fils intérieurs. Il est recomman-
dé d'étamer les extrémités des fils pour éviter des filaments défaits. Ensuite, passer les gai-
nes par les presses étoupes et fixer les fils aux positions correspondantes. Pour terminer,
bien serrer les presses étoupes de manière à maintenir l'indice de protection.

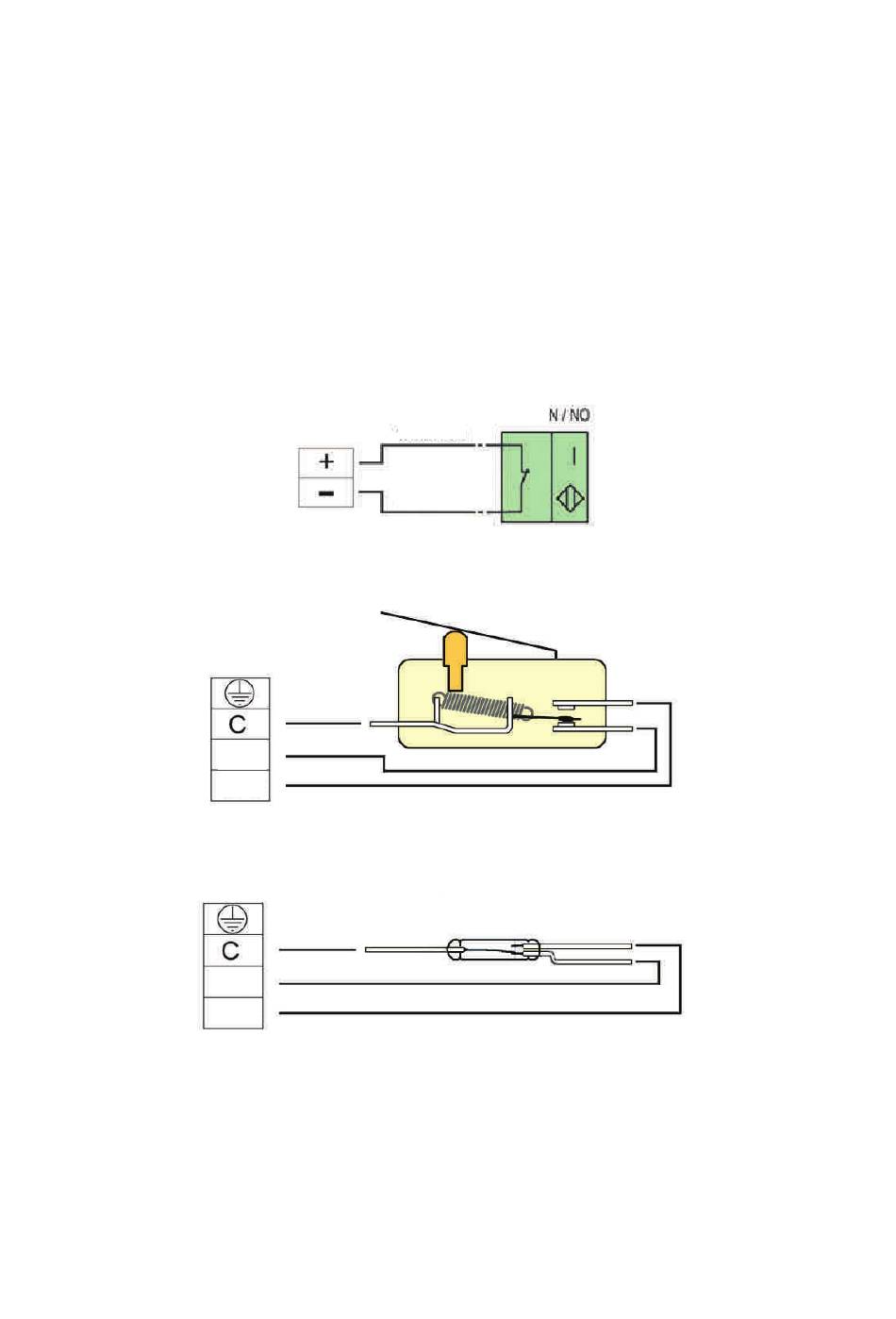

Les différents diagrammes de connexion selon les automatismes sont les suivants:
3.1

AMD

3.2

AMM

3.3

AMR

5.

MAINTENANCE

Mécanique: Veillez à maintenir propre l'axe de basculement du flotteur et éliminer les dépôts
de la fourche de guidage.
Il n'existe pas de maintenance préventive de la partie électrique ou pneumatique.
4
NF
NO
NF
NO
1/Marron
2/Bleu
