Récepteur RD7100
1
2
6
9
20 19 18 17 16
21
22
23
24 25 26 27 28
3
4
8
7
5
12
10
11
12 13 14
18
33
31
32
29 30
104

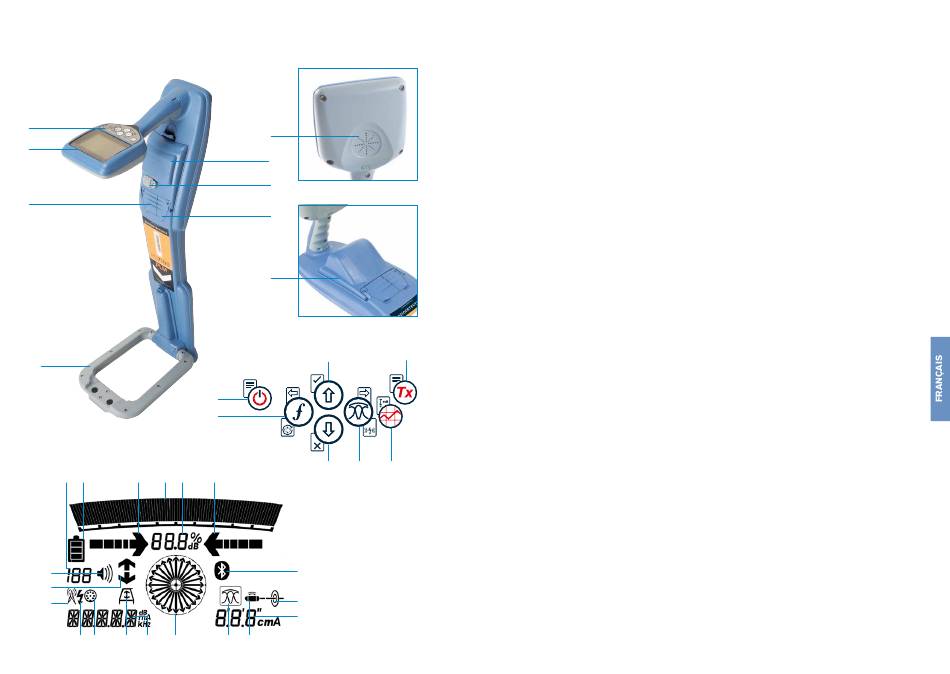

Caractéristiques
du récepteur
1. Clavier.
2. Écran LCD avec rétroéclairage
automatique.
3. Haut-parleur.
4. Batterie et Port USB (dans le
compartiment de batterie).
5. Bloc de piles alcaline en option.
6. Prise accessoires.
7. Prise casque.
8. Prise de chargement de la batterie
(bloc Li-Ion).
9. Antenne de détection des marqueurs.
Console du récepteur
10. Touche Marche/Arrêt.
11. Touche Fréquence.
15
12. Flèches haut/bas.
13. Touche de mode de réception. Touche
Antenne. Avec l'antenne repliée,
bascule entre différents modes. Avec
l'antenne déployée, active les modes
marqueur et combiné (marqueur/ligne).
14. Touche de mesure.
15. Touche générateur : Non utilisée.
Icônes de l'écran du
récepteur
16. Pourcentage du signal reçu.
17. Bar graph du niveau de réception
du signal avec indicateur de réponse
maximum.
18. Flèches d'orientation en mode nul/
proportionnel.
19. Niveau de charge des batteries.
20. Relevé de sensibilité.
21. Volume.
22. Flèches de la recherche de défaut
(Modèles PLM et TLM uniquement).
23. Icône Mode radio.
24. Icône Mode puissance (50hZ).
25. Icône Accessoire/Mesure.
26. Icône Arceau.
27. Relevé fréquence / type de marqueur /
courant / menu.
28. Boussole : Indicateur Boussole/
Marqueur : indique la direction du
câble localisé par rapport au récepteur.
Également utilisé comme indication
graphique pour le mode Marqueur actif.
29. Icône mode de réception :
Indique la sélection du mode de
réception: Crête / Crête+ / Nul /
TM
Guidage.
30. Icône Sonde : indique qu'une source de
signal de sonde est sélectionnée.
31. Icône Ligne : indique qu'une source de
signal mode ligne est sélectionnée.
32. Relevé de profondeur.
33. Icône État Bluetooth :
Une icône clignotante signifie que
l'appairage est en cours. L'icône fixe
indique qu'une connexion est active.
105
