Récepteur RD7100
1
2
4
6
15 13 14 15
16
17
18
19
20
21 22 23 27 24
3
8
7
5
11
9
10
11 12
GPS actif, recherche de verrouillage satellite
28
Satellite GPS verrouillé
30
3-5 satellites affichés
31
26
6-8 satellites verrouillés
29
9-11 satellites verrouillés
12 satellites ou plus verrouillés
25
84

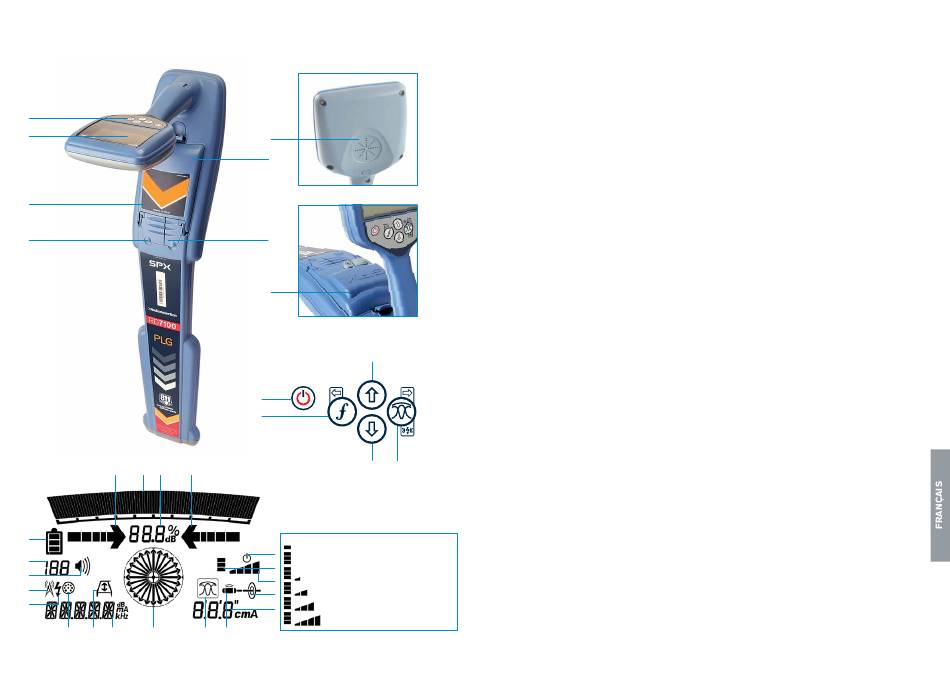

Caractéristiques du
récepteur
1. Console
2. Écran LCD avec rétroéclairage
automatique.
3. Haut-parleur.
4. Compartiment de batterie.
5. Bloc de batterie lithium-ion en option.
6. Prise pour accessoires.
7. Prise pour casque.
8. Port USB
(dans le compartiment de batterie).
Console du récepteur
9. Touche Marche/Arrêt.
10. Touche Fréquence.
11. Flèches haut/bas.
12. Touche Antenne.
Icônes de l'écran du
récepteur
13. Bar graph du niveau de réception du
signal avec indicateur de crête.
14. Relevé du niveau de réception du
signal.
15. Flèches d'orientation en mode nul /
proportionnel.
16. Niveau de charge des batteries.
17. Relevé de sensibilité
18. Volume.
19. Icône Mode radio.
20. Icône Mode puissance (50hZ).
21. Icône Accessoire / mesure.
22. Icône Arceau.
23. Relevé fréquence / courant / menu.
24. Icône mode Antenne :
Indique la sélection du mode antenne :
Crête / Crête+ / Nul / Orientation.
25. Icône Sonde : indique qu'une source de
signal de sonde est sélectionnée.
26. Icône Ligne : indique qu'une source de
signal mode ligne est sélectionnée.
27. Boussole : Indique l'orientation
du câble localisé ou de la sonde
par rapport au récepteur.
28. Indicateur de veille du générateur.
29. Relevé de profondeur.
Récepteurs équipés d'un GPS
uniquement :
30. État du GPS.
31. Qualité du signal GPS.
