AGICITY™ DUO Notice d'installation
La rotation doit être appliquée dans la borne au niveau des blocs de jonction, il est également
impératif de documenter les rotations appliquées sur chacune des stations. Cette configuration
nécessite d'être reportée dans la configuration logicielle de la station maître afin d'éviter les
surcharges. L'annexe 2 de la notice 69685-frn offre un moyen simple de consigner et de vérifier
les configurations appliquées.
Le raccordement préconisé est décrit dans le tableau ci-dessous :
Stations
Alimentation
Maître
Esclave 1
Esclave 2
Esclave 3
Esclave 4
Esclave X
...

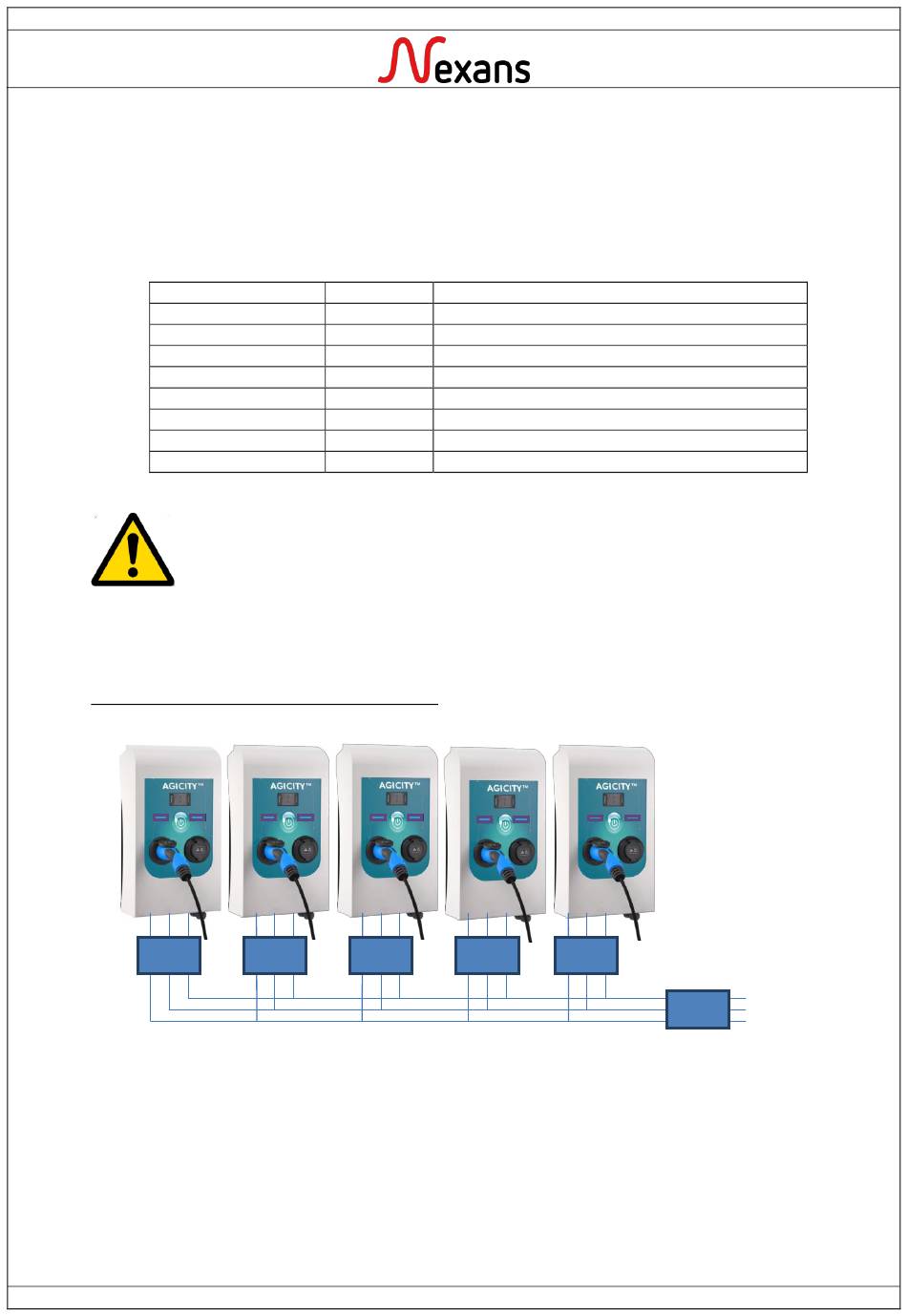

Exemple de mise en œuvre d'une grappe :
63
A
Rotations : 0
Dans cet exemple, on retrouve sur les 5 bornes représentés les différents niveaux de rotations
appliqués pour chacun des points de charge.
Phases
L1L2L3
L1L2L3
L3L1L2
L2L3L1
L1L2L3
L3L1L2
L2L3L1
...
Une rotation des phases en interne de la station de recharge est appliquée
par défaut sur le point de charge 2 de sorte à conserver un équilibrage des
phases pour l'ensemble des cas d'usages.
63
A
1 2 0 1
Nombre de rotations
0
0
1
2
0
1
(Valeur précedente +1 ) modulo 3
...
63 63
A A
2 0 1
IS69683-frn - Rév.01-Novembre 2020
63
A
63
A
2 0
