AGICITY™ DUO Notice d'installation
4.3.4.2 Cas triphasé avec protections à l'intérieur

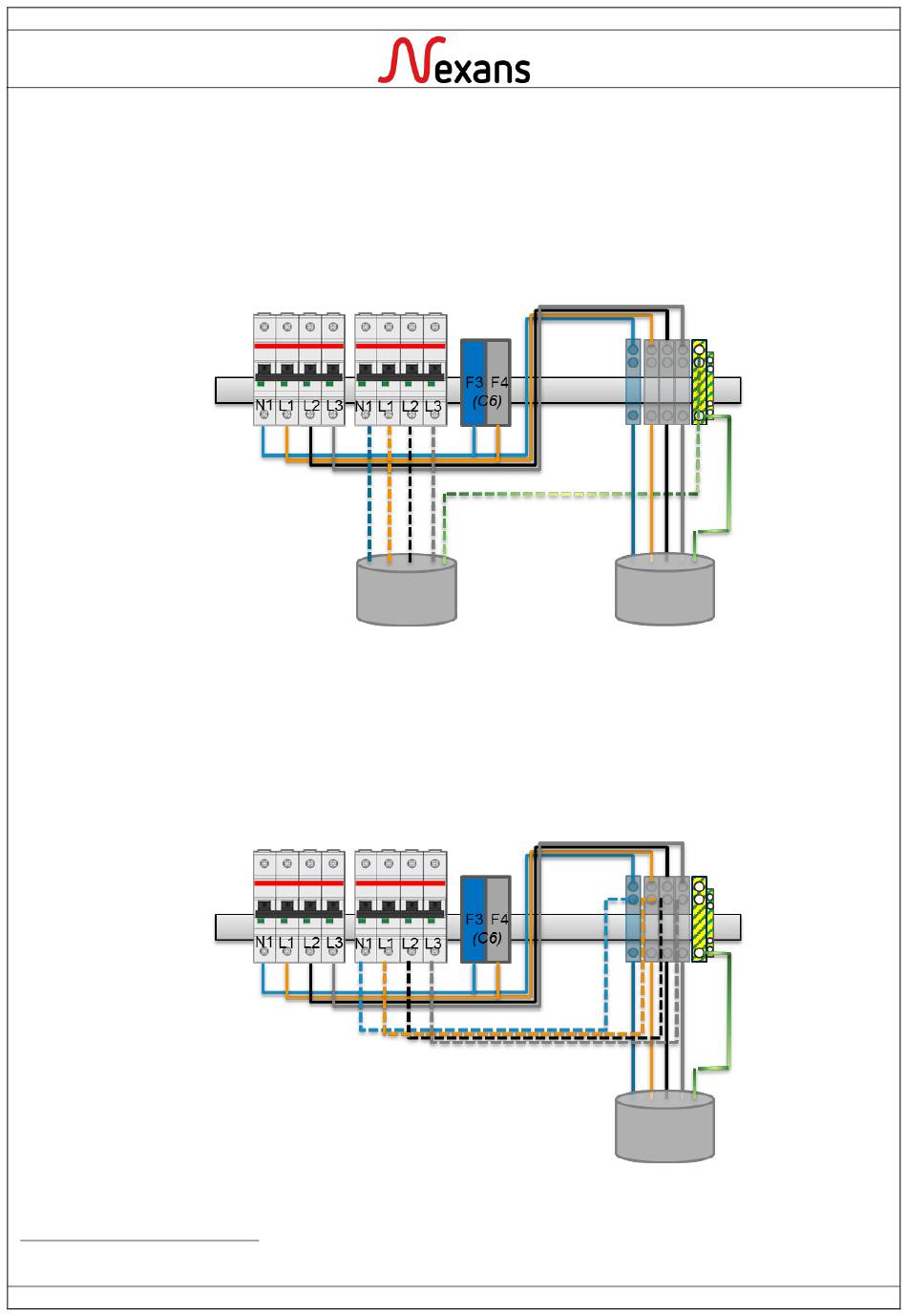

a. Alimentation via 2 câbles d'alimentation triphasés
i. Décabler les faisceaux entre les borniers d'arrivée et le bornier PDC2
ii. Dans le cas ou la borne n'est pas déjà équipée de protection : décabler les borniers d'attente
pour y installer les protections. (Disjoncteur avec caractéristiques adéquates)
iii. Câbler vos câbles d'arrivée comme ci-dessous
iv. Vos câbles d'arrivée doivent être protégés en amont par un système de protection différentiel
adéquat
b. Alimentation via 1 câble d'alimentation triphasé
i. Dans le cas où la borne n'est pas déjà équipée de protection : décabler les borniers d'attente
pour y installer les protections. (Disjoncteur avec caractéristiques adéquates)
ii. Câbler vos câbles d'arriver comme ci-dessous
iii. Vos câbles d'arrivée doivent être protégés en amont par un système de protection différentiel
adéquat
4
Attention, cette configuration ne convient pas aux installations soumises au Décret n°2017-26 du 12 janvier 2017
Article 23.
