AGICITY™ DUO Notice d'installation

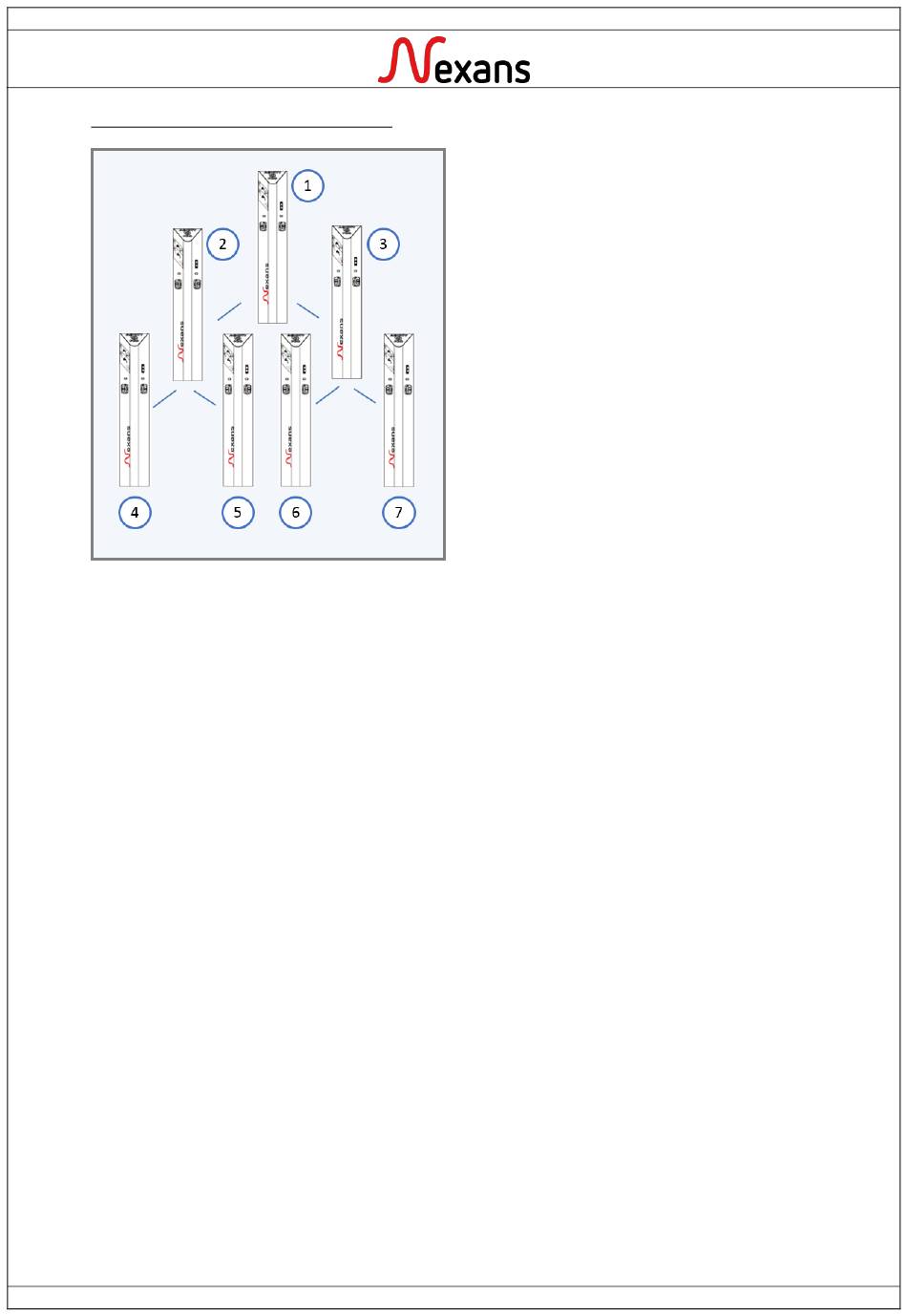

Exemple de raccordement en étoile :
4.4.4 Installation du matériel
Après avoir posé et raccordé les stations de recharge sur le site, vérifié et validé leurs
fonctionnements, il faut ensuite procéder à la configuration logicielle de la grappe.
Les instructions detaillées ci-dessous s'appliquent pour chaque point de charge. En cas de
besoin pour se connecter à la station ou identifier les menus de configuration, se référer à la
notice 69685-frn.
4.4.4.1 Configuration du réseau local
Pour chaque borne de recharge, la configuration télécom doit être modifiée afin de définir une
adresse IP statique différente pour chacune d'entre elles. Il est recommandé d'utiliser les
adresses comprises dans la plage de 192.168.10.42 à 192.168.10.67.
Il est recommandé de définir au préalable un plan d'adressage et des adresses IP fixes. Celles-ci
doivent être consignés précieusement, l'annexe 2 de la notice 69685-frn permet de conserver
les informations de configuration essentielles.
4.4.4.2

Rotations de phase

Lors de l'installation, des rotations doivent être appliquées au moment du raccordement afin de
répartir l'énergie consommée de la manière la plus homogène sur l'ensemble des phases.
Un équilibrage des phases doit être fait sur le bornier d'arrivée de chaque station afin de
maximiser le potentiel de charge de l'infrastructure.
IS69683-frn - Rév.01-Novembre 2020
- La borne 1 est configuré en maître, elle
est équipée d'un switch.
- Les bornes 2 et 3 sont des bornes
esclaves, elles
équipées de switch
- Les bornes 4,5,6 et 7 sont des bornes
esclaves qui ne sont pas équipées de
switch.
sont également
