AGICITY™ DUO Notice d'installation

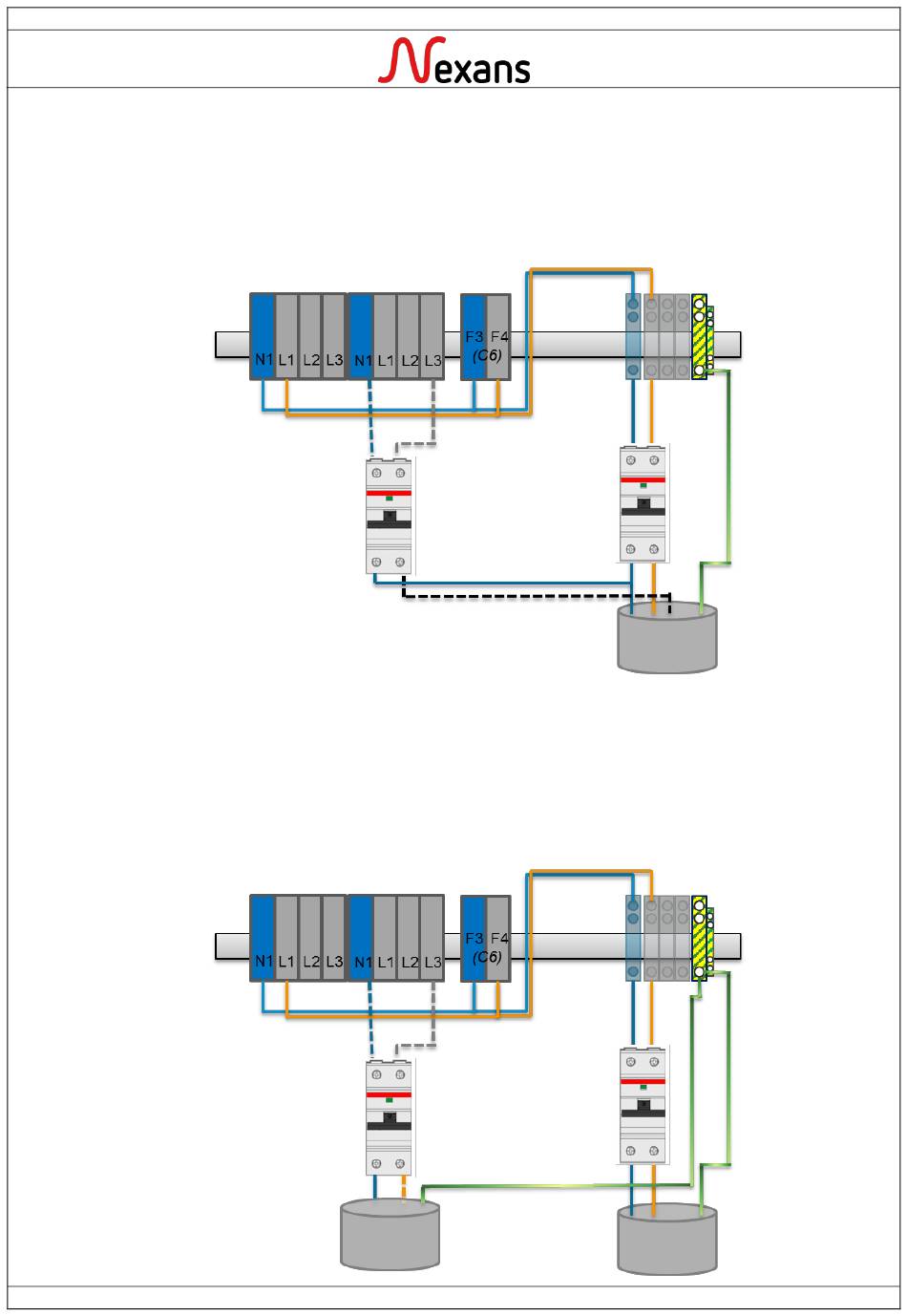

4.3.4.4 Cas monophasé avec protections à l'extérieur
a. Alimentation via 1 câble d'alimentation triphasé
i. Décabler les faisceaux entre les borniers d'arrivée et le bornier PDC2
ii. Décabler la phase 2 et 3 du PDC1
iii. Câbler vos câbles d'arrivée comme ci-dessous.
iv. Les protections représentées ci-dessous sont des disjoncteurs différentiels.
b. Alimentation via 2 câbles d'alimentation monophasés
i. Décabler les faisceaux entre les borniers d'arrivée et le bornier PDC2
ii. Décabler la phase 2 et 3 du PDC1
iii. Câbler vos câbles d'arrivée comme ci-dessous.
iv. Les protections représentées ci-dessous sont des disjoncteurs différentiels.
IS69683-frn - Rév.01-Novembre 2020
Page 20 sur 28
