AGICITY™ DUO Notice d'installation
4.3.3 Branchement des câbles
L'entrée du câble dépend du type d'installation.

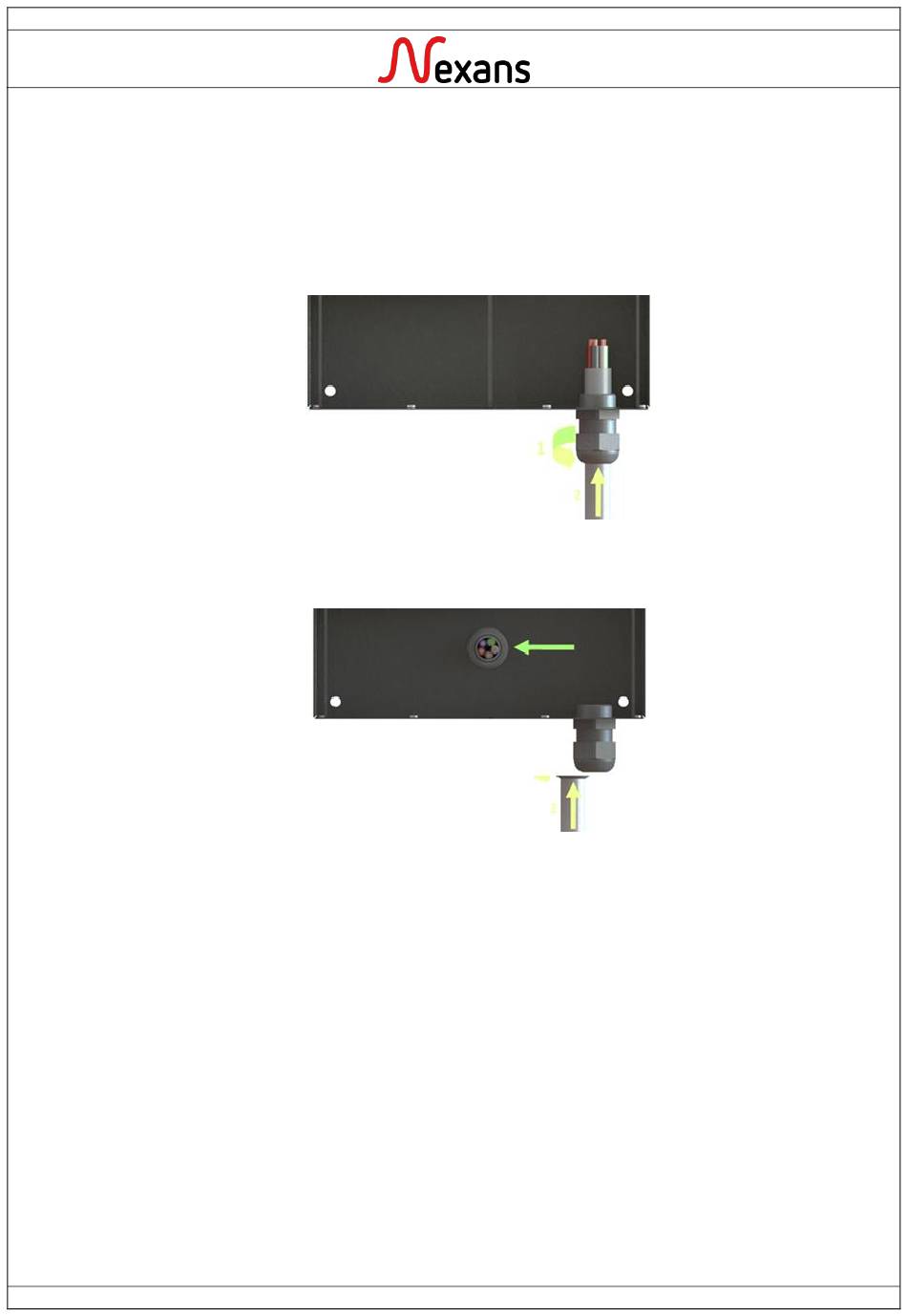

Si le câble est inséré par le bas, utiliser le presse-étoupe (a). Si le câble est inséré par l'arrière
(mur ou pied) utiliser la bague d'étanchéité (b).
I. Insérer le câble selon le montage choisi.
a. Dévissez le presse-étoupe et insérez le câble.
b. Glissez le câble dans la bague d'étanchéité. Condamner le presse-étoupe avec l'obturateur
fourni.
c. Dénudez le câble d'au moins 10 cm et connectez les conducteurs sur les borniers selon le
modèle suivant. Si les câbles sont utilisés avec des conducteurs multibrins souples, vous devez
toujours utiliser des embouts de câblage. Après la connexion, repoussez le presse-étoupe dans
le logement prévu. Si le deuxième presse étoupe n'est pas utilisé, placer un obturateur de sorte
que l'étanchéité soit conservée.
IS69683-frn - Rév.01-Novembre 2020
Page 15 sur 28
