AGICITY™ DUO
Notice d'installation
4.3.4

Raccordement de la station en fonction du cas d'installation

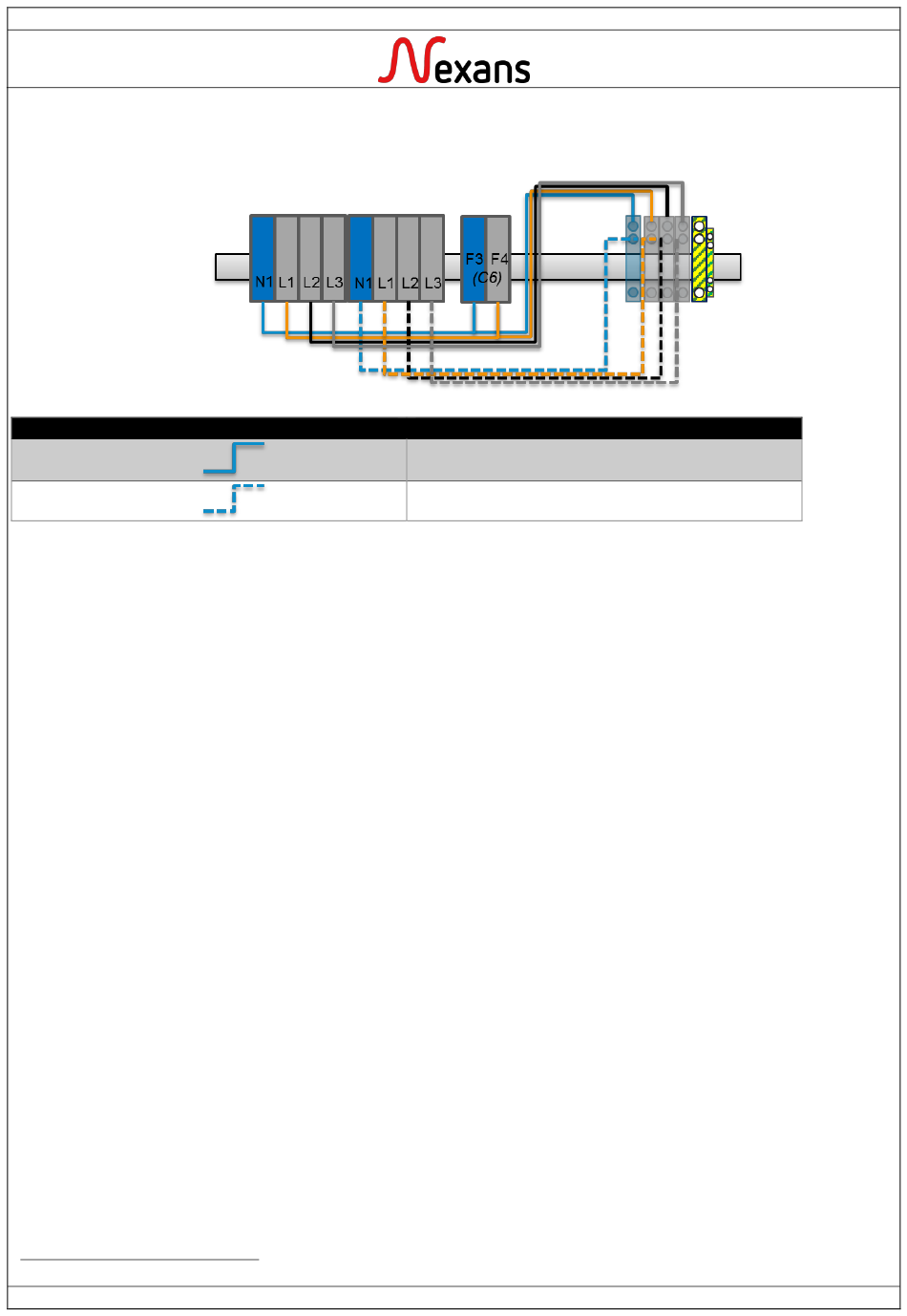

Par défaut la station est câblée comme ci-dessous :
Ce cablage permet de s'adapter facilement à tous les cas d'usage sans avoir à apporter de
modification au câblage des composants du produit. Il est possible de raccorder la station aussi
bien en triphasé qu'en monophasé et qu'avec un ou deux câbles.
Veuillez-suivre ci-dessous le câblage à réaliser en fonction de votre cas d'installation. Les cas
non listés sont des cas non conformes aux normes relatives aux installations electriques basse
tension où non compatibles avec ce materiel.
3
PDC : Point de Charge
Légende
IS69683-frn - Rév.01-Novembre 2020
Signification
Faisceaux PDC
1
3
Faisceaux PDC 2
Page 16 sur 28
