Betriebsanleitung

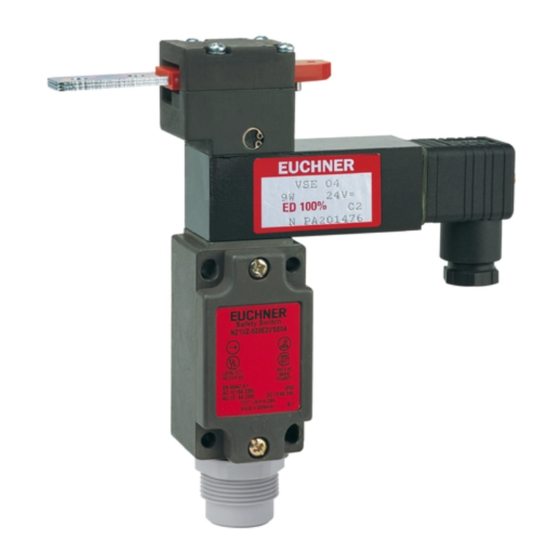

Sicherheitsschalter NZ.VZ-...VS
Bestimmungsgemäßer Gebrauch
Sicherheitsschalter der Baureihe NZ.VZ‑...VS sind
Verriegelungseinrichtungen mit Zuhaltung für den
Prozessschutz (Bauart 2) ohne Überwachung der Zu‑
haltung. Der Betätiger besitzt eine geringe Codierungs‑
stufe. In Verbindung mit einer beweglichen trennenden
Schutzeinrichtung und der Maschinensteuerung
verhindert dieses Sicherheitsbauteil, dass gefährliche
Maschinenfunktionen ausgeführt werden, solange die
Schutzeinrichtung geöffnet ist. Wenn die Schutzein‑
richtung während der gefährlichen Maschinenfunktion
geöffnet wird, wird ein Stoppbefehl ausgelöst.
Das bedeutet:
Einschaltbefehle, die eine gefährliche Maschinen‑
f
funktion hervorrufen, dürfen erst dann wirksam wer‑
den, wenn die Schutzeinrichtung geschlossen ist.
Das Öffnen der Schutzeinrichtung löst einen Stopp‑
f
befehl aus.
Das Schließen einer Schutzeinrichtung darf kein
f
selbstständiges Anlaufen einer gefährlichen Maschi‑
nenfunktion hervorrufen. Hierzu muss ein separater
Startbefehl erfolgen. Ausnahmen hierzu siehe
EN ISO 12100 oder relevante C‑Normen
Geräte dieser Baureihe eignen sich nur für den
Prozessschutz.
Vor dem Einsatz des Geräts ist eine Risikobeurteilung
an der Maschine durchzuführen z. B. nach folgenden
Normen:
EN ISO 13849‑1, Sicherheitsbezogene Teile von
f
Steuerungen
EN ISO 12100, Sicherheit von Maschinen ‑ All‑
f
gemeine Gestaltungsleitsätze ‑ Risikobeurteilung
und Risikominderung
IEC 62061, Sicherheit von Maschinen – Funktionale
f
Sicherheit sicherheitsbezogener elektrischer, elek‑
tronischer und programmierbarer elektronischer
Steuerungssysteme.
Zum bestimmungsgemäßen Gebrauch gehört das
Einhalten der einschlägigen Anforderungen für den
Einbau und Betrieb, insbesondere nach folgenden
Normen:
EN ISO 13849‑1, Sicherheitsbezogene Teile von
f
Steuerungen
EN ISO 14119 (ersetzt EN 1088), Verriege‑
f
lungseinrichtungen in Verbindung mit trennenden
Schutzeinrichtungen
EN 60204‑1, Elektrische Ausrüstung von Maschi‑
f
nen.
Wichtig!
Der Anwender trägt die Verantwortung für die
f
korrekte Einbindung des Geräts in ein sicheres
Gesamtsystem. Dazu muss das Gesamtsystem
z. B. nach EN ISO 13849‑2 validiert werden.
Wird zur Bestimmung des Perfomance Le‑
f
vels (PL) das vereinfachte Verfahren nach
EN ISO 13849‑1:2008, Abschnitt 6.3 benutzt,
reduziert sich möglicherweise der PL, wenn
mehrere Geräte hintereinander geschaltet werden.
Eine logische Reihenschaltung sicherer Kontakte
f
ist unter Umständen bis zu PL d möglich. Nähere
Informationen hierzu gibt ISO TR 24119.
Liegt dem Produkt ein Datenblatt bei, gelten die
f
Angaben des Datenblatts, falls diese von der
Betriebsanleitung abweichen.
Sicherheitshinweise
WARNUNG
Lebensgefahr durch unsachgemäßen Einbau oder
Umgehen (Manipulation). Sicherheitsbauteile erfüllen
eine Personenschutz‑Funktion.
Sicherheitsbauteile dürfen nicht überbrückt,
f
weggedreht, entfernt oder auf andere Weise
unwirksam gemacht werden. Beachten Sie
hierzu insbesondere die Maßnahmen zur Ver‑
ringerung der Umgehungsmöglichkeiten nach
EN ISO 14119:2013, Abschn. 7.
Der Schaltvorgang darf nur durch speziell dafür
f
vorgesehene Betätiger ausgelöst werden.
Stellen Sie sicher, dass kein Umgehen durch Er‑
f
satzbetätiger stattfindet. Beschränken Sie hierzu
den Zugang zu Betätigern und z. B. Schlüsseln
für Entriegelungen.
Montage, elektrischer Anschluss und Inbetriebnah‑
f
me ausschließlich durch autorisiertes Fachperso‑
nal, welches über spezielle Kenntnisse im Umgang
mit Sicherheitsbauteilen verfügt.
VORSICHT
Gefahr durch hohe Gehäusetemperatur.
Schalter gegen Berühren durch Personen oder
f
brennbarem Material schützen.
Funktion
Der Sicherheitsschalter ermöglicht das Zuhalten von
beweglichen trennenden Schutzeinrichtungen für den
Prozessschutz.
Im Schalter befinden sich eine drehbare Schaltscheibe
und eine Sperrklinke, die den Zuhaltebolzen blockie‑
ren/ freigeben.
Beim Einführen/Herausziehen des Betätigers und
beim Aktivieren/Entsperren der Zuhaltung wird der
Zuhaltebolzen bewegt. Dabei werden die Schaltkon‑
takte betätigt.
Bei blockiertem Zuhaltebolzen (Zuhaltung aktiv) kann
der Betätiger nicht aus dem Schalterkopf gezogen
werden. Konstruktionsbedingt kann die Zuhaltung
nur aktiviert werden, wenn die Schutzeinrichtung
geschlossen ist (Fehlschließsicherung).
Die Konstruktion des Sicherheitsschalters ist so
ausgeführt, dass Fehlerausschlüsse auf interne
Fehler gemäß EN ISO 13849‑2:2013, Tabelle A4,
angenommen werden können.
Ausführung VSM
(Zuhaltung durch Federkraft betätigt und durch Ener‑
gie EIN entsperrt)
Zuhaltung aktivieren: Schutzeinrichtung schließen,
f
keine Spannung am Magnet
Zuhaltung entsperren: Spannung an Magnet anlegen
f
Die durch Federkraft betätigte Zuhaltung arbeitet
nach dem Ruhestromprinzip. Bei Unterbrechung
der Spannung am Magnet bleibt die Zuhaltung aktiv
und die Schutzeinrichtung kann nicht unmittelbar
geöffnet werden.
Ist die Schutzeinrichtung bei Unterbrechung der
Spannungsversorgung geöffnet und wird dann
geschlossen, wird die Zuhaltung aktiviert. Das kann
dazu führen, dass Personen unbeabsichtigt einge‑
schlossen werden.
Bild 1: Verriegelungsart VSM
Ausführung VSH
(Zuhaltung durch Federkraft betätigt und durch Hand‑
entriegelung entsperrt)
Wichtig!
Anwendung nur in Sonderfällen nach strenger
f
Bewertung des Unfallrisikos!
Durch Drücken der Handentriegelung kann die
f
Schutzeinrichtung unmittelbar geöffnet werden!
Die Zuhaltung wird durch Federkraft in Sperrstellung
gehalten und durch Drücken der Handentriegelung
entsperrt. Die Zuhaltung ist unabhängig von der
Spannungsversorgung.
1
Ausführung VSE
(Zuhaltung durch Energie EIN betätigt und durch
Federkraft entsperrt)
Zuhaltung aktivieren: Spannung an Magnet anlegen
f
Zuhaltung entsperren: Spannung vom Magnet trennen
f
Die durch Magnetkraft betätigte Zuhaltung arbeitet nach
dem Arbeitsstromprinzip. Bei Unterbrechung der Span‑
nung am Magnet, wird die Zuhaltung entsperrt und die
Schutzeinrichtung kann unmittelbar geöffnet werden!
Bild 2: Verriegelungsart VSE
Schaltzustände
Die detaillierten Schaltzustände für Ihren Schalter
finden Sie in Bild 4. Dort sind alle verfügbaren Schal‑
telemente beschrieben.
Schutzeinrichtung geöffnet
VSM, VSH und VSE:
Die Sicherheitskontakte sind geöffnet.
Schutzeinrichtung geschlossen und nicht
zugehalten
VSM, VSH und VSE:
Die Sicherheitskontakte sind geschlossen.
Schutzeinrichtung geschlossen und
zugehalten
VSM, VSH und VSE:
Die Sicherheitskontakte sind geschlossen.
Auswahl des Betätigers
HINWEIS
Schäden am Gerät durch ungeeigneten Betätiger.
Achten Sie darauf den richtigen Betätiger auszu‑
wählen.
Achten Sie dabei auch auf den Türradius und die
Befestigungsmöglichkeiten (siehe Bild 10).
Manuelles Entsperren
In einigen Situationen ist es erforderlich, die Zuhaltung
manuell zu entsperren (z. B. bei Störungen oder im
Notfall). Nach dem Entsperren sollte eine Funktions‑
prüfung durchgeführt werden.
Weitere Informationen finden Sie in der Norm
EN ISO 14119:2013, Abschn. 5.7.5.1. Das Gerät
kann folgende Entsperrfunktionen besitzen:
Handentriegelung selbstrückstellend
Ermöglicht das Öffnen einer zugehaltenen Schutz‑
einrichtung ohne Hilfsmittel von außerhalb des
Gefahrenbereichs.
Wichtig!
Die Handentriegelung muss außerhalb des
f
geschützten Bereichs ohne Hilfsmittel von Hand
betätigt werden können.
Die Handentriegelung muss eine Kennzeichnung
f
besitzen, dass sie nur im Notfall betätigt werden
darf.
Beim manuellen Entsperren darf der Betätiger
f
nicht unter Zugspannung stehen.
Beim Betätigen der Handentriegelung werden die
Schaltkontakte nicht beeinflusst.
