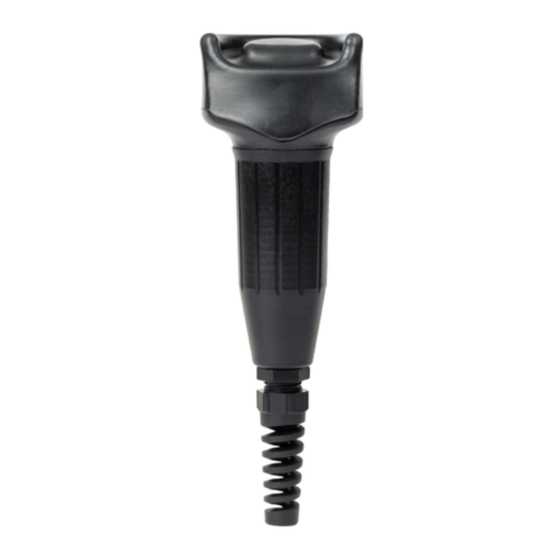

Betriebsanleitung Zustimmtaster ZSA/ZSR
Bestimmungsgemäßer Gebrauch
Der EUCHNER-Zustimmtaster ist ein handbetätigter
Befehlsgeber, der Arbeiten im Gefahrenbereich von
automatisierten Fertigungssystemen in der Betriebs-
art manueller Betrieb ermöglicht. Diese Betriebsart
muss entsprechend EN 60204, Teil 1 mit einem ab-
schließbaren Wahlschalter festgelegt werden.
Der Zustimmtaster ist so mit der Maschinensteuerung
zu verknüpfen, dass die Anforderungen an Stromkrei-
se, die der Sicherheit dienen, gemäß VDI 2854 und/
oder EN ISO 10218-1 erfüllt sind. Unter den dort ge-
nannten Bedingungen kann durch das Zustimmsignal
die Schutzwirkung von beweglichen Schutzein-
richtungen aufgehoben werden. Autorisiertes Bedien-
personal kann dann den Gefahrenbereich betreten:
beim Einrichten
beim Beobachten von Arbeitsabläufen
bei der Instandhaltung.
Wichtig:
Der Anwender trägt die Verantwortung für die Ein-
bindung des Geräts in ein sicheres Gesamt-
system. Dazu muss das Gesamtsystem z.B. nach
EN ISO 13849-2 validiert werden.
Wird zur Validierung das vereinfachte Verfahren
nach Abschnitt 6.3 EN ISO 13849-1:2008 be-
nutzt, reduziert sich möglicherweise der Perfor-
mance Level (PL), wenn mehrere Geräte hinter-
einander geschaltet werden.
Der Anwender des Zustimmtasters muss bleiben-
de Restrisiken beurteilen und dokumentieren.
Liegt dem Produkt ein Datenblatt bei, gelten die
Angaben des Datenblatts, falls diese von der
Betriebsanleitung abweichen.
Nicht bestimmungsgemäßer Gebrauch
Das Zustimmsignal darf nicht vorgetäuscht werden,
indem das Schaltglied in der Stufe 2 festgesetzt wird.
Sicherheitshinweise
Zustimmtaster erfüllen eine Personenschutz-Funk-
tion. Nicht bestimmungsgemäßer Gebrauch oder
Manipulationen können zu schweren Verletzungen
von Personen führen.
Alle für den speziellen Einsatzfall geltenden Si-
cherheits- und Unfallverhütungsvorschriften,
wie z.B. Richtlinien der Berufsgenossenschaf-
ten, sicherheitstechnischen Anforderungen des
VDI (EN ISO 10218-1, VDI 2854), EN 60204,
EN 12100, EN ISO 13849, EN 61062,
DIN VDE 0106 Teil 100 usw. sind einzuhalten.
Elektromechanische Zustimmtaster/-einrichtungen
sind so mit der Steuerung zu verknüpfen, dass die
Anforderungen an Stromkreise, die der Sicherheit
dienen gemäß EN ISO 10218-1, DIN EN 60204-1,
EN ISO 13849-1, DIN EN ISO 11161 und VDI 2854
erfüllt sind.
Mit dem Zustimmtaster allein dürfen keine Be-
fehle für gefahrbringende Zustände eingelei-
tet werden.
Die Sicherheitsfunktion von Zustimmtastern
darf nicht umgangen (Kontakte überbrückt),
manipuliert oder auf andere Weise unwirksam
gemacht werden.
Der Zustimmtaster muss gegen Überlistung
durch den Bediener geschützt werden.
Zustimmtaster dürfen nur von autorisierten
Personen bedient werden, die Gefahrenzu-
stände rechtzeitig erkennen und sofort Gegen-
maßnahmen einleiten können.
Jede Person, die sich im Gefahrenbereich auf-
hält, muss einen eigenen Zustimmtaster mit
sich führen.
Montage, elektrischer Anschluss und Inbetrieb-
nahme ausschließlich durch autorisiertes Fach-
personal.
Funktion
Dreistufige Ausführung ZSA2.../ZSR2...
Stufe 1: Aus-Funktion, Stellteil nicht gedrückt
Stufe 2: Zustimmfunktion, Stellteil bis Mittelstel-
lung gedrückt (Druckpunkt)
Stufe 3: Aus-Funktion mit Zwangstrennung, Stell-
teil bis Endanschlag gedrückt
Durch Loslassen des Stellteils oder Durchdrücken
über den Druckpunkt hinaus, wird die Zustimmfunktion
aufgehoben. Bei Rückführung von Stufe 3 in Stufe 1
wird die Zustimmfunktion nicht wirksam. Funktionen
der verschiedenen Ausführungen siehe Bild 1.
Zweistufige Ausführung ZSA1...
Der Taster ZSA1 darf in Sicherheitskreisen
nicht eingesetzt werden.
Stufe 1: Aus-Funktion, Stellteil nicht gedrückt
Stufe 2: Zustimmfunktion, Stellteil bis Endan-
schlag gedrückt
Durch Loslassen des Stellteils wird die Zustimm-
funktion aufgehoben. Funktionen der verschiedenen
Ausführungen siehe Bild 1.
Montage
Für den Zustimmtaster ZSA muss eine geeignete
Halterung, z.B. die EUCHNER Halterung Best. Nr.
052 406, verwendet werden.
Elektrischer Anschluss
Die beim Errichten einer Anlage verwendeten
Kabel und Leitungen (ausgenommen Schutz-
leiter), die bei der Berührung ohne Öffnen oder
Entfernen einer Abdeckung zugänglich oder auf
fremden leitfähigen Teilen verlegt sind, müssen
entweder doppelte oder verstärkte Isolierung
zwischen Ader und Oberfläche aufweisen oder
von einem Metallmantel mit ausreichender
Stromtragfähigkeit für den Fall eines Schlusses
zwischen Ader und Mantel umgeben sein.
Für den Einsatz und die Verwendung gemäß
den Anforderungen muss eine Spannungs-
versorgung mit dem Merkmal „for use in
class 2 circuits" verwendet werden.
Die in den technischen Daten aufgeführte ma-
ximale Leitungslänge darf nicht überschritten
werden.
Gefährdungen durch Quetschen oder Zerschnei-
den der Anschlussleitung müssen durch geeigne-
te Maßnahmen ausgeschlossen werden:
Schutz der Leitung durch entsprechende Verle-
gung, z.B. in einem Schutzschlauch.
Überwachung von Querschlüssen mit einem Aus-
wertegerät.
Verwendung einer Leitung, deren Adern einzeln
geschirmt sind. Diese Schirme sind mit dem
Schutzleitersystem der Maschine oder Anlage zu
verbinden. Damit werden Leitungskurzschlüsse
erkannt und die Steuerung durch Ansprechen des
Kurzschlussschutzes sofort abgeschaltet.
Inbetriebnahme
Überprüfung des Zustimmtasters (Zustimmfunktion
in Stufe 2 und Zwangstrennung - nicht bei Type
ZSA1 - in Stufe 3) durch Funktionskontrolle.
Wartung und Kontrolle
Wartungsarbeiten sind nicht erforderlich. Um eine
einwandfreie und dauerhafte Funktion zu gewähr-
leisten, sind regelmäßige Kontrollen auf elektrische
und mechanische Funktion erforderlich.
Bei Funktionsstörungen oder Beschädigung
muss der Zustimmtaster ausgetauscht werden.
Instandsetzung nur durch den Hersteller!
Hinweis: Das Baujahr ist in der unteren, rechten
Ecke des Typenschilds ersichtlich.
Haftungsausschluss bei
nicht bestimmungsgemäßem Gebrauch
Nichteinhalten der Sicherheitshinweise
Elektrischem Anschluss nicht durch autorisiertes
Fachpersonal
nicht durchgeführten Funktionskontrollen
EG-Konformitätserklärung
Der nachstehende Hersteller erklärt hiermit, dass
das Produkt in Übereinstimmung ist mit den Be-
stimmungen der nachfolgend aufgeführten
Richtlinie(n) und dass die jeweiligen Normen zur
Anwendung gelangt sind.
EUCHNER GmbH + Co. KG
Kohlhammerstraße 16
70771 Leinfelden-Echterdingen, Deutschland
Angewendete Richtlinien und Normen:
Taster ZSA1
- Niederspannungsrichtlinie 2006/95/EG
- EN 60947-5-1:2004
Drei-Stellungs-Zustimmtaster
- Maschinenrichtlinie 2006/42/EG
- EMV-Richtlinie 2004/108/EG
- EN 60947-5-8:2006
Leinfelden, November 2010
Dipl.-Ing. Michael Euchner
Geschäftsführer
Duc Binh Nguyen
Dokumentationsbevollmächtigter
Die unterzeichnete EG-Konformitätserklärung ist
dem Produkt beigelegt.
