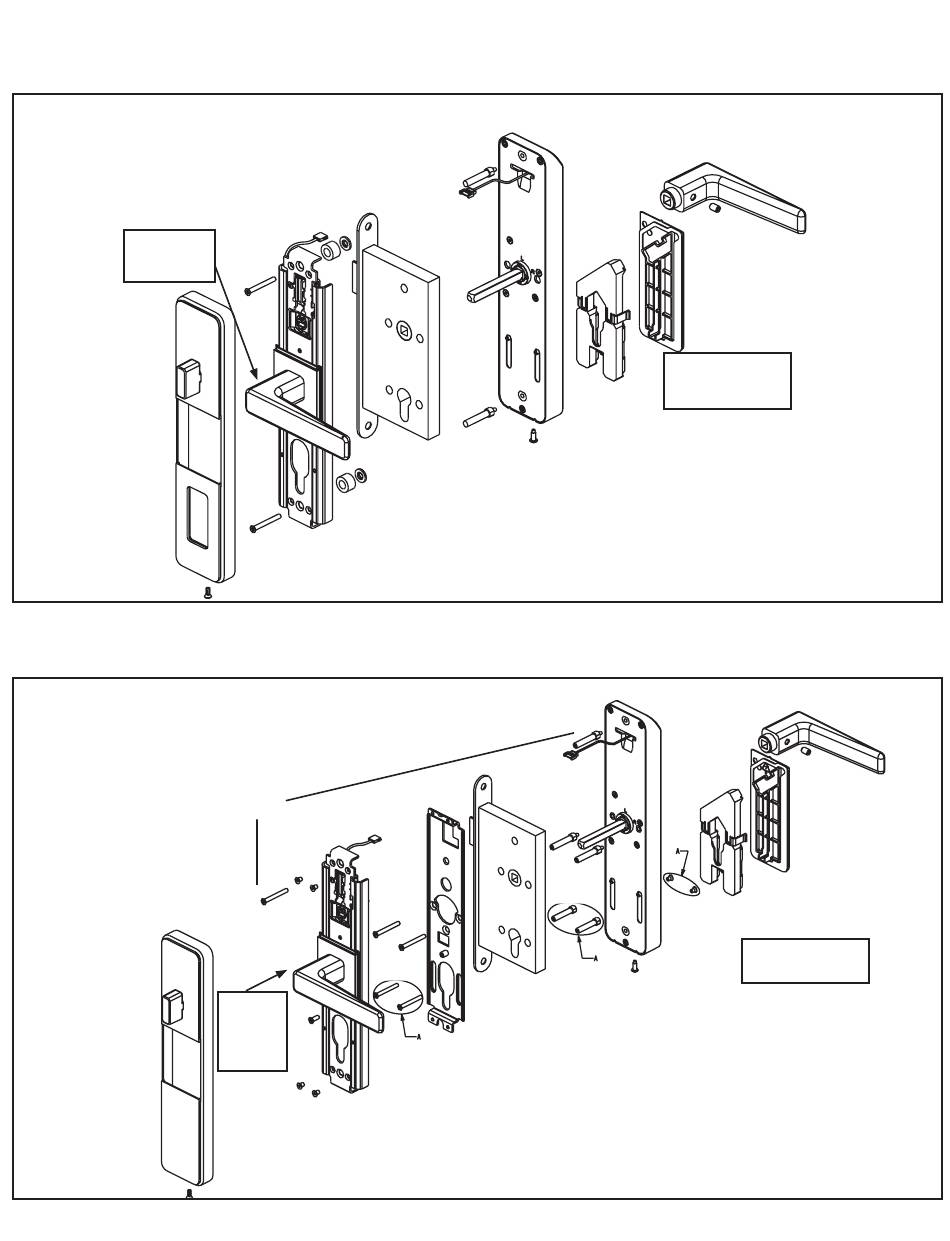

7- INSTALLER LA SERRURE SUR LA PORTE - Montage plaque arrière (sans
clé d' u rgence)
Pour le kit 3 certifié EN 179 avec coffre BMH 801, veuillez vous
reporter aux instuctions ci-après avannt d'installer la serrure:
- Manuel d'installation et de maintenance Fermetures de sortie de
secours BMH selon DIN EN 179:2008, Fermetures anti-panique
BMH selon DIN EN 1125:2008
- Indications pour l'utilisation de serrures
et de garnitures BMH
Pour les serrures
certifiées DIN, serrer
la vis de fixation
7- INSTALLER LA SERRURE SUR LA PORTE
Montage Rose (Sans clé d' u rgence
IMPORTANT: Après avoir connecté
tous les câbles, veillez à pousser les
câbles excédentaires dans le(s) trous de
la porte.
Voir Annexe A pour
les applications exté-
rieures
Guide d'installation Confidant RFID Kit 2 & Kit 3 - PK3649_T_FR_04_16
Facultatif**
Vis M5
Screw M5
(5mm)
(5mm)
Vis M4
Screw M4
(4mm)
(4mm)
Pour les serru-
res certifiées
DIN, serrer la
vis de fixation
**Recommandé pour plus de sécurité
*
*
IMPORTANT: Après avoir con-
necté tous les câbles, veillez à
pousser les câbles excéden-
taires dans le(s) trou(s) de la
porte.
-
*
*
Vis M4
(4mm)
Screw M4
(4mm)
Pour le kit 3 certifié EN 179 avec coffre BMH 801, veuillez vous re-
porter aux instructions ci-après avant d'installer la serrure:
- Manuel d'installation et de maintenance Fermetures de sortie de
secours BMH selon DIN EN 179:2008, Fermetures anti-panique
BMH selon DIN EN 1125:2008
- Indications pour l'utilisation de serrures
et de garnitures BMH
Voir l'Annexe A pour
des applications exté-
rieures
*
Le poteau peut être
attaché à la serrure
*
Le poteau peut être
attaché à la serrure
