8.
B
ALANCEMENT DES DÉBITS D
C
'
E QU
IL VOUS FAUT POUR BALANCER L
•

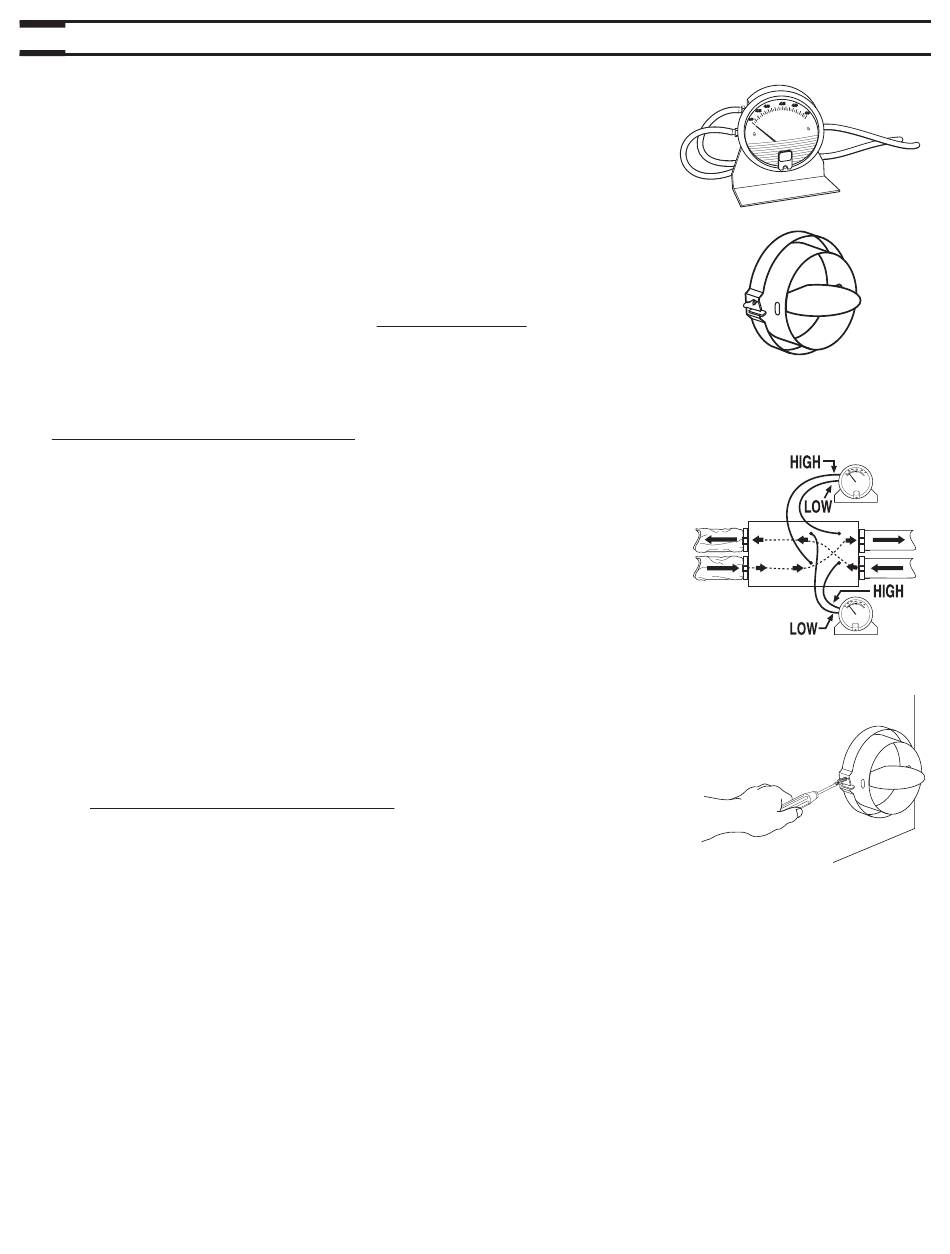

Un manomètre capable de mesurer de 0 à 0,5 pouce d'eau
(0 à 125 Pa) et 2 tubes de raccordement en plastique.
•
Le tableau de balancement qui est fourni avec l'appareil.
É
TAPES PRÉLIMINAIRES AU BALANCEMENT DE L
•
Sceller tous les conduits du réseau avec du ruban. Fermer toutes les portes et fenêtres.
•
Faire cesser le fonctionnement de tous les dispositifs d'évacuation tels que : hotte de
cuisinière, ventilateurs de salle de bains et sécheuse.
•
S'assurer que les volets de balancement soient complètement ouverts.
•
S'assurer que tous les filtres soient propres (si ce n'est pas la première fois que l'appareil
est balancé).
P
ROCÉDURE DE BALANCEMENT
1.
Faire fonctionner l'appareil en haute vitesse :
S'assurer que le ventilateur de la fournaise est à « ON » si l'installation est reliée de quelque
façon que ce soit aux conduits de retour d'air frais. Si non, laisser le ventilateur de la
fournaise à « OFF ». Si la température extérieure se situe sous 0°C/32°F, s'assurer que
l'appareil ne fonctionne pas en mode de dégivrage en cours de balancement. (En attendant
10 minutes après le branchement de l'appareil, vous serez certain que l'appareil n'est pas en
mode dégivrage.)
2.
Placer le manomètre sur une surface nivelée et le régler à zéro.
3.
Relier les tubes du manomètre aux prises de pression du flux d'air VICIÉ (voir le schéma).
S'assurer de relier les tubes aux raccords « high/low » appropriés . Si l'aiguille du manomètre
tombe en dessous de zéro, inverser les branchements.
NOTE : Il est préférable de commencer par la mesure du débit d'air vicié parce qu'il y a
généralement plus de restrictions avec l'air vicié qu'avec l'air frais, surtout dans le
cas de système indépendant ou de système d'évacuation à la source.
Placer le manomètre en position droite et nivelée. Noter le DÉBIT D'AIR équivalent en vous
référant au tableau de balancement.
4.
Déplacer les tubes du manomètre aux prises de pression du flux d'air FRAIS (voir le schéma).
Ajuster le volet de balancement d'air frais jusqu'à ce que le débit d'air frais soit environ le
même que celui d'air VICIÉ. Si la mesure du débit d'air frais est inférieure à celle du débit d'air
vicié, réajuster le volet de balancement de l'air vicié afin que les débits d'air soient identiques.
5.
Maintenir les volets en place à l'aide de ruban adhésif ou de vis de fixation.
6.
Noter les données concernant le débit d'air sur une étiquette et la placer près de l'appareil pour
références futures (date, vitesse maximale des débits d'air, votre nom, numéro de téléphone
et adresse professionnelle).
NOTE : À une différence de ± 10 pcm (± 5 l/s ou 17 m³/h) entre les deux lectures, le débit est considéré balancé.
'
AIR
'
APPAREIL
'
APPAREIL
15
VP0009
VD0051
Débit d'air frais
VP0010
Débit d'air vicié
VD0052
