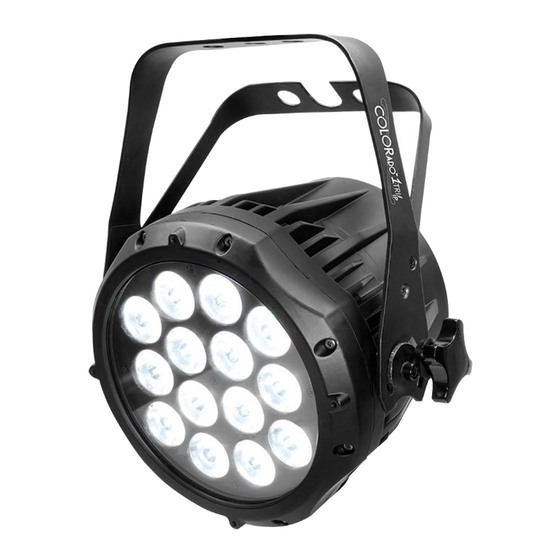

- Page 1 Quick Reference Guide English Español Français Nederlands NL...
- Page 2 COLORado™ 1-Tri IP v2 QRG About this Guide The COLORado™ 1-Tri IP v2 Quick Reference Guide (QRG) has basic product information such as connection, mounting, menu options, and DMX values. Download the User Manual from www.chauvetprofessional.com more details. The information and specifications contained in this QRG are subject to change Disclaimer without notice.
- Page 3 COLORado™ 1-Tri IP v2 QRG Power Linking You can link up to 14 COLORado™ 1-Tri IP v2 products at 120 VAC or 26 at 230 VAC. Never exceed this number. Power linking cords can be purchased separately. AC Plug Connection Wire (U.S.) Wire (Europe) Screw Color...
- Page 4 COLORado™ 1-Tri IP v2 QRG Control Panel Button Function Exits from the current menu or function <MENU> Description Enables the currently displayed menu or sets the <ENTER> currently selected value into the selected function Navigates upwards through the menu list and <UP>...
- Page 5 COLORado™ 1-Tri IP v2 QRG Menu Options (cont.) Main Level Programming Levels Description …. Uploads custom programs to other UPLd. (Enter Passcode) COLORado™ 1-Tri IP v2 …. Defaults product to factory settings REST. (Enter Passcode) RGB set to 255 = max. output RGB set to 255 = balanced white COLO.
- Page 6 COLORado™ 1-Tri IP v2 QRG DMX Values TOUR. Channel Function Value Percent/Setting 000 ó 255 0–100% Dimmer 000 ó 255 0–100% (Step Time if Auto 1–10 active) 000 ó 255 0–100% (Fade Time if Auto 1–10 active) Green 000 ó 255 0–100% Blue 000 ó...
- Page 7 COLORado™ 1-Tri IP v2 QRG DMX Values (cont.) TOUR. Channel Function Value Percent/Setting 000 ó 020 No function (cont.) 021 ó 030 Auto 1 031 ó 040 Auto 2 041 ó 050 Auto 3 051 ó 060 Auto 4 061 ó 070 Auto 5 071 ó...
- Page 8 COLORado™ 1-Tri IP v2 QRG DMX Values (cont.) TR16. Channel Function Value Percent/Setting 000 ó 255 0–100% Dimmer 000 ó 255 0–100% Fine Dimmer 000 ó 255 0–100% (Step Time if Auto 1–10 active) 000 ó 255 0–100% (Fade Time if Auto 1–10 active) Fine Red 000 ó...
- Page 9 COLORado™ 1-Tri IP v2 QRG DMX Values (cont.) TR16. Channel Function Value Percent/Setting 000 ó 010 No function (cont.) 011 ó 099 Slow to fast 100 ó 109 No function *Select Special Strobe 110 ó 179 Lighting effect, slow to fast strobe 180 ó...
- Page 10 COLORado™ 1-Tri IP v2 QRG DMX Values (cont.) TR16. Channel Function Value Percent/Setting 000 ó 255 0–100% (Only when using Auto1–10) (cont.) Auto Speed 000 ó 009 Preset dimmer speed from display menu 010 ó 029 Linear dimmer 030 ó 069 Nonlinear dimming curve 1 (fastest) Dimmer Speed 070 ó...
- Page 11 COLORado™ 1-Tri IP v2 GRR Acerca de Esta La Guía de Referencia Rápida (GRR) del COLORado™ 1-Tri IP v2 contiene información básica sobre el producto, como montaje, opciones de menú y Guía valores DMX. Descargue manual usuario www.chauvetprofessional.com para una información más detallada. Exención de La información y especificaciones contenidos en esta GRR están sujetas a Responsabilidad...
- Page 12 COLORado™ 1-Tri IP v2 GRR Alimentación en Puede enlazar hasta 14 productos COLORado™ 1-Tri IP v2 120 VCA, o 26 unidades a 230 VCA. Nunca sobrepase este número. Los cables de Cadena alimentación en cadena se pueden adquirir por separado. Enchufe CA Conexión Cable (EE.UU)
- Page 13 COLORado™ 1-Tri IP v2 GRR Descripción del Botón Función Sala del menú o función actual <MENU> Panel de Control Habilita el menú actualmente en pantalla o configura el valor seleccionado actualmente dentro de la función <ENTER> seleccionada Navega hacia arriba por la lista de menú y aumenta el <UP>...
- Page 14 COLORado™ 1-Tri IP v2 GRR Opciones de Menú (cont.) Main Level Programming Levels Description …. Carga programas personalizados a otros (Introducir código de UPLd. COLORado™ 1-Tri IP v2s acceso) …. Restablece en el producto los valores de (Introducir código de REST.
- Page 15 COLORado™ 1-Tri IP v2 GRR Valores DMX TOUR. Canal Función Valor Porcentaje/Configuración 000 ó 255 0–100% Atenuador 0–100% 000 ó 255 Rojo (Tiempo de paso si Auto 1–10 está activo) 0–100% 000 ó 255 Verde (Tiempo de fade si Auto 1–10 está activo) 000 ó...
- Page 16 COLORado™ 1-Tri IP v2 GRR Valores DMX (cont.) TOUR. Canal Función Valor Porcentaje/Configuración 000 ó 020 Sin función (cont.) 021 ó 030 Auto 1 031 ó 040 Auto 2 041 ó 050 Auto 3 051 ó 060 Auto 4 061 ó 070 Auto 5 071 ó...
- Page 17 COLORado™ 1-Tri IP v2 GRR Valores DMX (cont.) TR16. Canal Función Valor Porcentaje/Configuración 000 ó 255 0–100% Atenuador 000 ó 255 0–100% Atenuador fino 0–100% 000 ó 255 Rojo (Tiempo de paso si Auto 1–10 está activo) 0–100% 000 ó 255 Rojo nítido (Tiempo de fade si Auto 1–10 está...
- Page 18 COLORado™ 1-Tri IP v2 GRR Valores DMX (cont.) TR16. Canal Función Valor Porcentaje/Configuración 000 ó 010 Sin función (cont.) 011 ó 099 Lento a rápido 100 ó 109 Sin función Estroboscopio 110 ó 179 Efecto de iluminación, lento a rápido Especial 180 ó...
- Page 19 COLORado™ 1-Tri IP v2 GRR Valores DMX (cont.) TR16. Canal Función Valor Porcentaje/Configuración (cont.) Velocidad 000 ó 255 0–100% automática 000 ó 009 Preconfigura la velocidad del atenuador desde la pantalla de menú 010 ó 029 Atenuador lineal 030 ó 069 Curva de atenuación no-lineal 1 Velocidad (la más rápida)
- Page 20 COLORado™ 1-Tri IP v2 MR À Propos de ce Le Manuel de Référence COLORado™ 1-Tri IP v2 (MR) contient toutes les consignes de raccordement du produit. Une copie de ce manuel peut être Manuel obtenue sur www.chauvetprofessional.com. Clause de Non- Les informations et caractéristiques contenues dans ce manuel sont sujettes à...
- Page 21 COLORado™ 1-Tri IP v2 MR Alimentation CA Ce produit est doté d’une alimentation externe capable de fonctionner à une tension d’entrée de 100~240VCA, 50/60Hz. Durant les périodes de non-utilisation, pour éviter tout usure inutile et pour prolonger la durée de vie, déconnectez-entièrement l'appareil en le débranchant de l'alimentation électrique ou en coupant le disjoncteur.
- Page 22 COLORado™ 1-Tri IP v2 MR Montage Avant de monter cet appareil, lisez et assimilez les Consignes de Sécurité. Veillez à ce que les fixations sont capables de supporter le poids de l'unité. Découvrez notre gamme fixations Chauvet trusst.com/productcategory/base-plates-accessories-clamps/. Fixation Câble de sécurité Schéma de Montage Montage au Sol Fixez le câble de sécurité...
- Page 23 COLORado™ 1-Tri IP v2 MR Options du Menu Niveau Principal Niveaux de Programmation Description Combine les couleurs rouge, vert et bleu 000–255 pour un résultat personnalisé STAT Sélectionne la fréquence du stroboscope 00–20 (0–20 Hz) 10 programmes automatiques AUTO 01–10 10 programmes personnalisables Mode DMX dMX.
- Page 24 COLORado™ 1-Tri IP v2 MR Options du Menu (Suite) Niveau Principal Niveaux de Programmation Description …. Télécharge les programmes d’accès vers (Saisir le code UPLd. un autre COLORado™ 1-Tri IP v2 d’accès) …. (Saisir le code Réglages d’usine (par défaut) REST.
- Page 25 COLORado™ 1-Tri IP v2 MR Valeurs DMX TOUR. Canal Fonction Valeur Pourcent/paramètre Variateur 000 ó 255 0–100% d’ambiances 000 ó 255 0–100% (Temps des Etapes si Auto 1–10 actif) Rouge 000–255 (Temps du Disparition Graduelle si 000 ó 255 Vert Auto 1–10 actif) 000 ó...
- Page 26 COLORado™ 1-Tri IP v2 MR Valeurs DMX (Suite) TOUR. Canal Fonction Valeur Pourcent/paramètre 000 ó 020 Aucune fonction (suite) 021 ó 030 Auto 1 031 ó 040 Auto 2 041 ó 050 Auto 3 051 ó 060 Auto 4 061 ó 070 Auto 5 071 ó...
- Page 27 COLORado™ 1-Tri IP v2 MR Valeurs DMX (Suite) TR16. Canal Fonction Valeur Pourcent/paramètre 000 ó 255 0–100% Gradateur 000 ó 255 0–100% Gradateur fin 0–100% 000 ó 255 Rouge (Temps des Etapes si Auto 1–10 actif) 0–100% (Temps du Disparition Graduelle si 000 ó...
- Page 28 COLORado™ 1-Tri IP v2 MR Valeurs DMX (Suite) TR16. Canal Fonction Valeur Pourcent/paramètre 000 ó 010 Aucune fonction (Suite) 011 ó 099 Lent à rapide 100 ó 109 Aucune fonction Stroboscope 110 ó 179 Effet d'éclairage de lent à rapide Spécial 180 ó...
- Page 29 COLORado™ 1-Tri IP v2 MR Valeurs DMX (Suite) TR16. Canal Fonction Valeur Pourcent/paramètre 000 ó 255 0–100% (Cont.) Vitesse Auto. 000 ó 009 Vitesse prédéf. Du variateur de vitesse/depuis le menu 010 ó 029 Variateur d’ambiances linéaire 030 ó 069 Courbe non linéaire du variateur d’ambiances Vitesse variateur 1 (le plus rapide)
- Page 30 COLORado™ 1-Tri IP v2 BH Over deze De COLORado™ 1-Tri IP v2 Beknopte Handleiding (BH) bevat basisinformatie over het product, zoals aansluiting, montage, menu-opties en handleiding DMX-waarden. Download gebruikershandleiding www.chauvetprofessional.com voor meer informatie. De informatie en specificaties in deze BH kunnen zonder voorafgaande Disclaimer kennisgeving worden gewijzigd.
- Page 31 COLORado™ 1-Tri IP v2 BH · · Wat is COLORado™ 1-Tri IP v2 Accessoirehouder · · inbegrepen IP 66 stroomsnoer Gelframe · · Mannelijke/vrouwelijke 5-pins Garantiekaart · IP 66-adapter Beknopte handleiding AC-stroom Dit product heeft een auto-bereik voeding die kan werken met een ingangsspanning van 100 tot 240 VAC, 50/60 Hz.
- Page 32 COLORado™ 1-Tri IP v2 BH Montage Lees alvorens dit product te monteren alle Veiligheidsinstructies. Controleer of de montageklem het gewicht van het product kan dragen. Ga voor onze Chauvet-serie montageklemmen naar www.trusst.com/productcategory/accessories-clamps/. Montageklem Veiligheidskabel Montagediagram van het product Plaatsing op de vloer Maak de veiligheidskabel vast door middel van de doorgang Montage boven het...
- Page 33 COLORado™ 1-Tri IP v2 BH Menu opties Belangrijkste Programmeerniveaus Beschrijving niveau Combineer rood, groen en blauw om een 000–255 aangepaste kleur te maken STAT Selecteert de stroboscoopfrequentie 00–20 (0-20 Hz) 10 automatische programma's AUTO 01–10 10 instelbare programma's DMX-modus dMX. Master/Slave-modus SLAV Selecteert het DMX-startadres...
- Page 34 COLORado™ 1-Tri IP v2 BH Menu opties (vervolg) Belangrijkste Programmeerniveaus Beschrijving niveau Uploadt aangepaste …. programma's naar andere UPLd. (Toegangscode invullen) COLORado™ 1-Tri IP v2 …. Herstelt product naar de REST. (Toegangscode invullen) fabrieksinstellingen RGB ingesteld naar 255 = max. opbrengst RGB ingesteld naar 255 = COLO.
- Page 35 COLORado™ 1-Tri IP v2 BH DMX-waarden TOUR. Kanaal Functie Waarde Percentage/instelling 000 ó 255 0–100% Dimmer 000 ó 255 0–100% (Staptijd als auto 1–10 actief is) Rood 000 ó 255 0–100% (Fadetijd als auto 1–10 actief is) Groen 000 ó 255 0–100% Blauw 000 ó...
- Page 36 COLORado™ 1-Tri IP v2 BH DMX-waarden (vervolg) TOUR. Kanaal Functie Waarde Percentage/instelling 000 ó 020 Geen functie (vervolg) 021 ó 030 Auto 1 031 ó 040 Auto 2 041 ó 050 Auto 3 051 ó 060 Auto 4 061 ó 070 Auto 5 071 ó...
- Page 37 COLORado™ 1-Tri IP v2 BH DMX-waarden (vervolg) TR16. Kanaal Functie Waarde Percentage/instelling 000 ó 255 0–100% Dimmer 000 ó 255 0–100% Fijne dimmer 000 ó 255 0–100% (Staptijd als auto 1–10 actief is) Rood 000 ó 255 0–100% (Fadetijd als auto 1–10 actief is) Fijn rood 000 ó...
- Page 38 COLORado™ 1-Tri IP v2 BH DMX-waarden (vervolg) TR16. Kanaal Functie Waarde Percentage/instelling 000 ó 010 Geen functie (vervolg) 011 ó 099 Langzaam tot snel 100 ó 109 Geen functie Speciale 110 ó 179 Verlichtingseffect, langzaam tot snel stroboscoop 180 ó 189 Geen functie *Kies in het 190 ó...
- Page 39 COLORado™ 1-Tri IP v2 BH DMX-waarden (vervolg) TR16. Kanaal Functie Waarde Percentage/instelling (vervolg) Automatische 000 ó 255 0–100% (Alleen bij gebruik van auto 1–10) snelheid 000 ó 009 Voorinstelling van de dimmersnelheid vanaf het displaymenu 010 ó 029 Lineaire dimmer 030 ó...
- Page 40 COLORado™ 1-Tri IP v2 QRG Multi-Language WORLD HEADQUARTERS - Chauvet Contact General Information Technical Support Address:5200 NW 108th Avenue Voice: (954) 577-4455 (Press 4) Sunrise, FL 33351 Fax: (954) 756-8015 Voice: (954) 577-4455 Email: tech@chauvetlighting.com Fax: (954) 929-5560 Toll free:(800) 762-1084 World Wide Web www.chauvetlighting.com UNITED KINGDOM AND IRELAND - Chauvet Europe Ltd.
