- Page 1 KLIC-FJ vT Passerelle KNX – pour unités de A/C Fujitsu. ZCLFJVT dsñkmfroi Version du programme d'application : [1.1] Edición del manual: [1.1]_a www.zennio.fr...
-
Page 2: Table Des Matières
KLIC-FJ vT SOMMAIRE Sommaire ............................2 Introduction ..........................3 1.1 KLIC-FJ vT .......................... 3 1.2 Installation ........................4 1.3 Mise en marche et panne d'alimentation ................ 5 Configuration .......................... 6 2.1 Général ..........................6 2.2 Entrées ..........................8 2.2.1. Entrée binaire ......................8 2.2.2. -
Page 3: Introduction

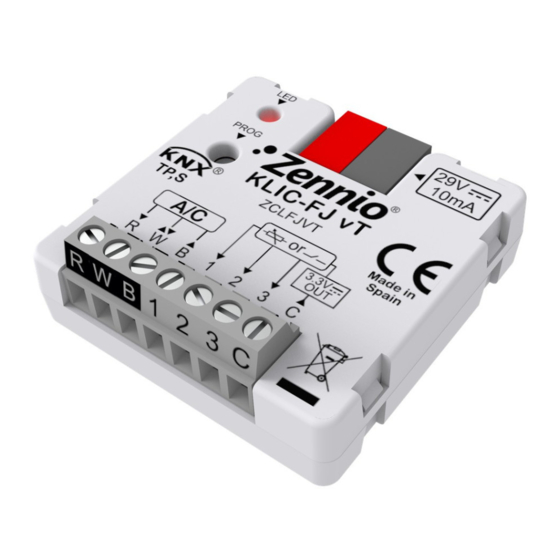

1 INTRODUCTION 1.1 KLIC-FJ VT Le KLIC-FJ vT de Zennio est une passerelle qui permet la communication bidirectcionnelle entre un système de contrôle domotique KNX et les systèmes d'air conditionné de Fujitsu à travers les trois fils de communication proportionnés. -
Page 4: Installation
5.- Connexion KNX. Figure 1. Schéma des éléments Le dispositif KLIC-FJ vT se connecte au bus KNX à travers de la borne de connexion incorporée (5). Une fois le dispositif alimenté par la tension de BUS, il sera possible de télécharger l'adresse physique et le programme d'application du KLIC-FJ vT souhaité. -
Page 5: Mise En Marche Et Panne D'alimentation
Important : Dans le cas où il serait nécessaire de réaliser le contrôle sur la machine d'A/C à la fois depuis le KLIC-FJ vT et depuis la télécommande câblée de l'unité d'A/C, il faudra tenir en compte la configuration maître-esclave assigné aux deux dispositifs. -
Page 6: Configuration
Entrées: voir section 2.2. Fonctions logiques: voir section 2.3. Passerelle AC: voir section 2.4. Cette dernière est celle qui concentre toutes les fonctions propres du KLIC-FJ vT, relatives à la communication avec l'unité d'A/C et la gestion du système de climatisation. - Page 7 KLIC-FJ vT Une fois activées les fonctions de Entrées, Fonctions logiques, Passerelle de Air Conditionné, ils s'incluront des onglets additionnels dans le menu de la gauche. Ces fonctions et leurs paramètres seront détaillés par la suite dans ce document. Notez que la fonction Passerelle AC est activée en permanence.
-
Page 8: Entrées
KLIC-FJ vT sur la page web de Zennio www.zennio.fr). 2.2.3. DÉTECTEUR DE MOUVEMENT Consulter le manuel de l'utilisateur spécifique "Détecteur de mouvement”, disponible dans la section de produit du KLIC-FJ vT sur la page web de Zennio www.zennio.fr). http://www.zennio.fr Support technique :... -
Page 9: Fonctions Logiques
Le KLIC-FJ vT permet de superviser et contrôler la machine d'air conditionné de la même manière que depuis la commande câblée de la machine. Au travers du bus KNX, il est possible d'envoyer au KLIC-FJ vT les ordres pour contrôler les fonctions basiques du système d'air conditionné: Allumage/extinction de la machine d'air conditionné. - Page 10 Ces fonctions impliquent des changements d'état de la machine, c'est pour cette raison que celle-ci informe périodiquement le KLIC-FJ vT sur son état actuel. Lorsque le dispositif détecte un changement, il met à jour les objets d'état et les envoie sur le bus KNX.
- Page 11 KLIC-FJ vT PARAMÉTRAGE ETS L'onglet Configuration de la passerelle d'air conditionné dispose des paramètres suivants: Figure 5. Passerelle d'A/C. Configuration. http://www.zennio.fr Support technique : https://support.zennio.com...
- Page 12 Configuration de contrôle: le contrôle de l'unité d'A/C peut se réaliser en utilisant uniquement le KLIC-FJ vT ou en simultané avec la télécommande câblée de Fujitsu. C'est pour cela que l'on peut configurer le KLIC-FJ vT des façons suivantes: "Autoconfiguration": le KLIC-FJ vT se configurera comme maître ou esclave en fonction de si il y a ou non une télécommande câblée...
- Page 13 KLIC-FJ vT L'avantage principale de l'option de auto configuration est qu'il n'est pas nécessaire un téléchargement de ETS si on veut rajouter ou quitter la télécommande câblée ultérieurement, il sera simplement suffisant de quitter l'alimentation de l'installation, connecter/déconnecter la télécommande câblée et remettre l'alimentation.
- Page 14 MODES DE FONCTIONNEMENT Figure 8. Passerelle d'A/C. Configuration. Mode de fonctionnement. Le KLIC-FJ vT permet de contrôler le mode de fonctionnement de climatisation de l'appareil d'A/C au travers des objets suivants, disponibles par défaut: “[AC] Mode”: objet de 1 byte qui permet de sélectionner le mode de fonctionnement de la climatisation.
- Page 15 KLIC-FJ vT En plus, un mode simplifié pour les modes froid et chaud peut être activé par paramètre. Mode simplifié: en plus des objets d'un byte "Mode" et "Mode (état)", disponibles par défaut, il est possible de modifier et de consulter le mode de fonctionnement au moyen des objets binaires suivants, qui sont disponibles lorsque ce paramètre est activé:...
- Page 16 KLIC-FJ vT TEMPÉRATURE DE CONSIGNE Figure 10. Passerelle d'A/C. Configuration. Température de consigne. Pour le contrôle de la consigne de température, les objets suivants sont activés par défaut: “[AC] Température de consigne”: objet de 2 bytes qui permet d'établir différentes valeurs décimales de températures dans l'intervalle [10º-32º].
- Page 17 KLIC-FJ vT Minimum (modes refroidir / auto / sec): établit la limite inférieure. Maximum (modes chauffer / auto): établit la limite supérieure. Lorsque ces limites sont activées, plusieurs objets sont mis à disposition pour pouvoir modifier ces limites en temps d'exécution. Les valeurs de ces objets seront restreintes à...
- Page 18 KLIC-FJ vT Objet de température de référence externe: active l'objet "[A/C] Température de référence externe" de 2 bytes, dont la finalité est de recevoir les valeurs de température d'une sonde externe à la machine et que celles-ci soient les valeurs que prend en compte la machine d'A/C pour réaliser le contrôle de la température (au lieu d'employer les valeurs...
- Page 19 KLIC-FJ vT De plus, depuis ETS il peut se configurer Durée de fonctionnement initiale, avec les options suivantes disponibles : "Maintenir la valeur actuelle": option activée par défaut, laquelle maintient la valeur précédente au téléchargement. "Établir valeur" : permet d'établir une valeur initiale pour la durée de fonctionnement.
- Page 20 "0=Désactiver; 1=Activer" ou "0=Activer; 1=Désactiver". Retard pour l'extinction automatique: établit le temps en seconde que le KLIC-FJ vT attendra avant d'éteindre l'unité d'air conditionné. N'importe quel ordre d'extinction reçu pendant le retard interrompra la temporisation. On pourra modifier ce retard en temps d'exécution au moyen de l'objet "[AC] Extinction automatique: retard".
-
Page 21: Vitesses
KLIC-FJ vT SCÈNES Figure 15. Passerelle d'A/C. Configuration. Scènes. Scènes: permet d'établir jusqu'à cinq scènes, consistant chacune en une combinaison d'ordres à envoyer à la machine d'air conditionné lors de la réception d'une valeur de scène déterminée depuis le bus. Voir section 2.4.5. - Page 22 KLIC-FJ vT Les paramètres qui apparaissent dans cet onglet sont les suivants: Nombre de vitesses du ventilateur: permet de définir le nombre de niveaux de vitesse de ventilation disponibles dans l'unité d'A/C, qui pourra être de 3 ou 4. Ce paramètre détermine les valeurs des objets d'un byte "[AC] Ventilateur: contrôle de pourcentage"...
-
Page 23: Lamelles
KLIC-FJ vT Note : Du à des restriction propre de Fujitsu, en mode air sec, la machine établit toujours la ventilation au niveau automatique. 2.4.3 LAMELLES La fonction Lamelles permet l'envoi d'ordres à la machine d'A/C pour commuter les positions des lamelles (ou des grilles) qui dirigent le flux d'air vers l'extérieur. Pour ce faire, le dispositif offre deux contrôles de type pourcentage et de type binaire. - Page 24 KLIC-FJ vT Permet de configurer la disponibilité ou non des lamelles autant horizontales que verticales, en tenant compte de l'unité de climatisation disponible. Pour chaque type de lamelles on pourra configurer: Type de contrôle des lamelles: permet de sélectionner le type d'objet pour le contrôle des lamelles:...
-
Page 25: Configuration Initiale
KLIC-FJ vT Polarité de l'objet On/Off de l'oscillation: établit la polarité des objets précédents "0 = Off oscillation; 1 = On oscillation" ou "0 = On oscillation; 1 = Off oscillation". 2.4.4 CONFIGURATION INITIALE La configuration initiale personnalisée permet d'établir l'état que le dispositif, après téléchargement ou réinitialisation, enverra à... -
Page 26: Scènes
KLIC-FJ vT Vitesse du ventilateur. "Dernier", "Automatique" ou en l'une des vitesses disponibles (1-4), selon sa configuration. Lamelles horizontales: dans le cas ou il a été configuré, on peut sélectionner "Dernier", "mouvement" (dans le cas ou la fonction d'oscillation est disponible), ou les positions (1-5) (dans le cas ou le contrôle de positionnement directe est disponible). - Page 27 KLIC-FJ vT PARAMÉTRAGE ETS Lors de l'activation de cette fonction (voir section 2.4.1), un nouvel onglet Scènes apparaît dans le menu de gauche, où il sera possible de configurer jusqu'à cinq scènes différentes, chacune d'entre elles consiste en une combinaison d'ordres qui seront envoyés à...
-
Page 28: Gestion D'erreurs
KLIC-FJ vT Mode: “Pas de changement”, “Automatique”, “Chauffer”, “Refroidir,” “Ventilation”, ou “Sec”. Vitesse du ventilateur. "Pas Changer", "Automatique" ou en l'une des vitesses disponibles (1-4), selon sa configuration. Lamelles horizontales: Dans le cas ou il a été configuré, on peut sélectionner "Pas changer", "mouvement"... - Page 29 KLIC-FJ vT Par exemple, si se configurent 2 contrôleurs, mais seulement se connecte le KLIC-FJ vT (esclave), à ne pas disposer de la télécommande câblée (maître), s'active l'erreur de contrôle. Note : Si l'erreur de communication est activée, l'erreur de contrôle ne s'activera pas.
- Page 30 KLIC-FJ vT Objets d'erreurs de l'unité d'A/C: “[AC] Erreur de l'unité d'AC: erreur activée”: objet de 1 bit pour indiquer qu'une erreur est présente dans l'unité d'A/C. “[AC] Erreur de l'unité d'AC: code de l'erreur”: objet de 14 bytes pour indiquer le code de l'erreur présente dans l'unité...
-
Page 31: Annexe I. Objets De Communication
KLIC-FJ vT ANNEXE I. OBJETS DE COMMUNICATION " " Intervalle fonctionnel montre les valeurs qui, indépendamment de celles permises par la taille de l'objet, ont une utilité ou une signification particulière de par une définition ou une restriction du standard KNX ou du programme d'application. - Page 32 KLIC-FJ vT [Ex] [Appui court] Stop volet / Pas 1 Bit C - - T - DPT_Step Envoi de 1 (stop/pas vers bas) vers Bas [Ex] [Appui court] Stop volet / pas Commutation 0/1 (stop/pas vers 1 Bit C - - T - DPT_Step commuté...
- Page 33 KLIC-FJ vT [Ex] [Appui court] État du volet 1 Byte C - W - - DPT_Scaling 0% - 100 % 0 % = En haut; 100 % = En Bas (entrée) 86, 92, 98 [Ex] [Appui court] État du variateur de...
- Page 34 KLIC-FJ vT 1 Bit C - - T - DPT_Switch [Ex] [Appui long] Lumière Off Envoi de 0 (Off) 1 Bit C - W T - DPT_Switch [Ex] [Appui long] Lumière On/Off Commutation 0/1 1 Byte C - - T - DPT_SceneControl 0-63;...
- Page 35 KLIC-FJ vT 114, 143, 172 1 Bit C - W - - DPT_Enable [Ex] Détection de présence: activer En fonction des paramètres 115, 144, 173 1 Bit C - W - - DPT_DayNight [Ex] Détection de présence: jour/nuit En fonction des paramètres [Ex] Détecteur de présence: état...
- Page 36 KLIC-FJ vT 14 Bytes C R - T - DPT_String_ASCII [AC] Erreur unité AC: code d'erreur Voir le manuel de l'unité d'AC 0 % = Automatique; [0.4...25.1] [AC] Ventilateur: contrôle % = V1; [25.5...50.2] % = V2; 1 Byte C - W - -...
- Page 37 KLIC-FJ vT [75.7...100]%= P4 [0]% = Mov.; [0.4...25.1]% = [AC] Lamelles horizontales: contrôle P1; [25.5...50.2]% = P2; 1 Byte C - W - - DPT_Scaling 0% - 100 % en pourcentage: [50.6...75.3]% = P3; [75.7...100]%= P4 [AC] Lamelles horizontales: contrôle Mouv.
