- Page 1 KLIC-DD Interface KNX – Unité de A/C Gamme Résidentielle ZN1CL-KLIC-DD Version du programme d’application: [1.5] édition du manuel: [1.5]_c www.zennio.fr...
-
Page 2: Table Des Matières
KLIC-DD SOMMAIRE Sommaire ............................2 Actualisations du document ......................3 Introduction .......................... 5 KLIC-DD ................¡Error! Marcador no definido. Installation ..............¡Error! Marcador no definido. Configuration......................... 7 Contrôle basique ......................7 Fonctionnalités avancées ....................7 Paramétrage ETS ......................... 10 Configuration par défaut ..................... 10 Écran général ....................... -
Page 3: Actualisations Du Document
KLIC-DD ACTUALISATIONS DU DOCUMENT Version Modifications Page(s) Corrections mineures de texte [1.5]_c Extension d’explication de la Gestion avancée du climat. [1.5]_b Corrections mineures de texte. http://www.zennio.fr Support technique: http://support.zennio.com... -
Page 4: Introduction

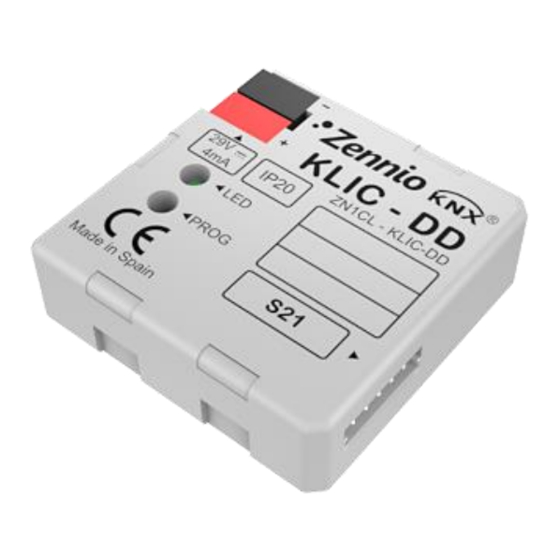

KLIC-DD 1 INTRODUCTION 1.1 KLIC-DD L’interface Zennio KLIC-DD permet la comunication bidirectionnelle entre un système de contrôle domotique KNX et Unités d’air conditionné de gamme domestique. Grâce à cette bidirectionnalité, l’unité de A/C peut-être contrôlée de la même manière qui si s’utilise n’importe quelle télécommande infra-rouge et à la fois, l’état réel de la machine se vérifie et s’envoi sur le bus KNX pour sa visualisation. -
Page 5: Installation
Le dispositif se connecte au bus KNX au moyen des bornes de connections incorporées (1). D'un autre côté, le KLIC-DD se connecte sur la plaque PCB du climatiseur grâce à un câble de 5 fils avec connecteur S21, inclus comme accessoire dans l'emballage original du dispositif.(4) - Page 6 Indicateur LED (2): Signal lumineux qui indique l'état de fonctionnement du KLIC-DD. En plus de s'allumer en rouge quand le dispositif se trouve en mode de programmation, cette LED s'allumera en bleu et en vert, indiquant l'état de la communication entre le BUS KNX et le climatiseur, très utile...
-
Page 7: Configuration
Le KLIC-DD permet de superviser et contrôler l'unité intérieure de la même manière que depuis sa télécommande. Au travers du bus KNX, il est possible d'envoyer au KLIC-DD des ordres pour contrôler les fonctions de base de l'air conditionné suivantes: Allumage/Extinction. - Page 8 KLIC-DD génère une ambiance de climat déterminé dans la pièce. KLIC-DD permet de configurer jusqu'à 4 possibles scènes différentes. Limitation de températures: Les climatiseurs ont une limitation de température de consigne prédéfinie par défaut pour chacun des modes de fonctionnement disponibles.
- Page 9 à la consigne. Il s'agit d'une analyse périodique de la différence entre la température réelle et la température de consigne. Si le KLIC-DD détecte qu'il existe une différence entre les deux de plus de 1ºC, il réajustera la valeur de température de consigne de la machine en ajoutant la différence avec la...
-
Page 10: Paramétrage Ets
Les chapitres suivants détaillent le paramétrage des différentes fonctionnalités du dispositif sous ETS. 3.1 CONFIGURATION PAR DÉFAUT Cette partie présente la configuration du dispositif par défaut depuis laquelle on part à l'heure de paramétrer les options du dispositif. Figure 3. Topologie par défaut du KLIC-DD http://www.zennio.fr Support technique: http://support.zennio.com... - Page 11 à la réception des ordres pour le contrôle basic de l'unité d'A/C: On/Off, Température, Mode, Ventilation et Lamelles. La première fois que l'édition de paramètres du KLIC-DD est ouvert, il se montrera un écran qui s’observe dans la Figure 4, laquelle contient trois onglets principaux: Figure 4.
-
Page 12: Écran Général
Déshumidifier. Le modèle conventionnel englobe toutes les machines de A/C de gamme résidentielle compatible avec l'interface KLIC-DD. Si se choisie la deuxième option, apparaîtront une série d'objets de communication additionnels associés à la fonctionnalité spécifique de ce modèle de A/C. De plus, tout au long de la configuration, apparaîtront un ensemble options associées à... - Page 13 KLIC-DD Figure 5. Écran de configuration des scènes Concrètement, les paramètres qui pourront être configurés pour chacune des scènes activées sont les suivantes: Numéro de scène: Indique le numéro de la scène (entre 1 et 64) à réception de laquelle seront envoyés à l'unité intérieure les ordres correspondants.
-
Page 14: Limitation De Températures
3.2.3 LIMITATION DE TEMPÉRATURES L'unité de climatisation à des limites de température de consigne supérieure et inférieure ne pouvant pas être dépassées. De son côté, le KLIC-DD offre la possibilité d'établir de nouvelles limites de température de consigne à condition qu'elles se trouvent dans l'intervalle original de l'unité... -
Page 15: Extinction Automatique
Il sera possible de configurer les options suivantes: Délai pour auto-OFF: permet de choisir le temps, en secondes, après lequel le KLIC-DD effectuera l'extinction automatique de l'unité intérieure d'air conditionné. Activer flexibilité?: Si cette option est activée ("Oui"), il sera possible de contrôler le climatiseur même s'il est éteint (après une extinction automatique:... -
Page 16: Gestion Des Erreurs
KLIC-DD 3.2.5 GESTION D'ERREURS Dans la fenêtre de gestion des erreurs on peut activer l'envoi au bus KNX des messages indiquant l'apparition des erreurs. Figure 9. Page de configuration gestion des erreurs On peut activer la détection des erreurs internes de la communication entre le KLIC- DD et l'unité... - Page 17 à ces deux paramètres: Envoyer configuration Initiale au BUS?: Si cette option est activée (option "Oui"), un nouveau champ apparaît: "Retard". Ici, ou configurer, en secondes, le temps que le KLIC-DD attendra avant d'envoyer sur le BUS KNX les états configurés. http://www.zennio.fr Support technique: http://support.zennio.com...
- Page 18 Envoyer configuration Initiale au SPLIT?: Si cette option est activée (option "Oui"), un nouveau champ apparaît: "Retard", ou configurer, en secondes, le temps que le KLIC-DD attendra avant d'envoyer les états configurés à l'unité d'air conditionné-. Note: Il est recommandé établir un retard pour l'envoi de la configuration initiale au Split d'au moins 1 minutes.
- Page 19 KLIC-DD continu à visualiser. Si la température ambiante se maintient stable (comme maximum 1ºC de variation) pendant la période de visualisation, KLIC-DD considère que cette température que va à atteindre l'unité intérieure avec la consigne actuelle.
- Page 20 KLIC-DD Note: La température ambiante s'emploie pour le calcul de la température modifiée, pour ce qui est nécessaire de recevoir cette valeur de forme périodique pour un fonctionnement correct de la gestion avancée de climat. Exemples: Consigne supérieure de la température ambiante: si la température ambiante de la chambre reste constante à...
-
Page 21: Fonctions Logiques
Veuillez consulter le document spécifique "Fonctions Logiques" (disponible dans la page du dispositif sur le site web de Zennio: www.zennio.fr) pour obtenir une information détaillée sur l'utilisation des fonctions logiques et leur paramétrage en ETS. http://www.zennio.fr Support technique: http://support.zennio.com... -
Page 22: Écran Mode
KLIC-DD 3.3 ÉCRAN MODE Comme il l'a été vu dans le chapitre 3.1. Configuration par défaut, l'écran spécifique du Mode permet de configurer les aspects relationnés avec le mode de fonctionnement de l'unité d'A/C. Figure 12. Page de Mode Modes individuels: A choisir cette option , se montreront 10 nouveaux objets de communication de 1 bit chacun, étant 5 d'entre eux associés au... -
Page 23: Écran Ventilation
KLIC-DD Mode Simplifié: en activant cette option, l'objet de communication de 1 bit "Mode Simplifié" apparaît et permettra d'établir le modes désirée: mode Froid, en écrivant la valeur "0" sur l'objet, ou mode Chaud en écrivant la valeur "1"). Pour cet objet de contrôle il n'existe pas d'objet d'état associé. - Page 24 KLIC-DD 3 niveaux: Trois niveaux: les pourcentages de vitesse de ventilation sont interprétés comme indiqué dans le Tableau 2. Pourcentage de Pourcentage de vitesse Niveau vitesse initiale interpolée Automatique 1-20% Minimum 21-60% Moyenne 61-100% 100 % Maximum Tableau 2.
-
Page 25: Annexe I. Objets De Communication
KLIC-DD ANNEXE I. OBJETS DE COMMUNICATION " " Intervalle fonctionnel montre les valeurs qui, indépendamment de celles permises par la taille de l'objet, ont une utilité ou une signification particulière de par une définition ou une restriction du standard KNX ou du programme d'application. - Page 26 KLIC-DD 1 bit C - - W U DPT_Heat_Cool Mode Simplifié 0 = Froid; 1 = Chaud 1 bit C T R - - DPT_Switch Réception Mode Auto 1=Mode Auto Activé;0=Désactivé 1 bit C T R - - DPT_Switch Réception Mode Froid 1=Mode Froid Activé;0=Désactivé...
- Page 27 KLIC-DD 1 byte C - - W - DPT_Value_1_Ucount 0 - 255 [FL] Donnée (1byte) 2 Donnée d'entrée 1 byte (0-255) 1 byte C - - W - DPT_Value_1_Ucount 0 - 255 [FL] Donnée (1byte) 3 Donnée d'entrée 1 byte (0-255)
- Page 28 KLIC-DD ANNEXE II. CORRESPONDANCE AVEC LES CODES D'ERREUR DES MACHINES DE CLIMATISATION. Tableau de correspondance entre le numéro de l'erreur envoyée (format décimal) sur le bus KNX par le KLIC-DI et le code d'erreur des appareils d'A/C. Code Code Code...
- Page 29 KLIC-DD http://www.zennio.fr Support technique : http://support.zennio.com...
-
