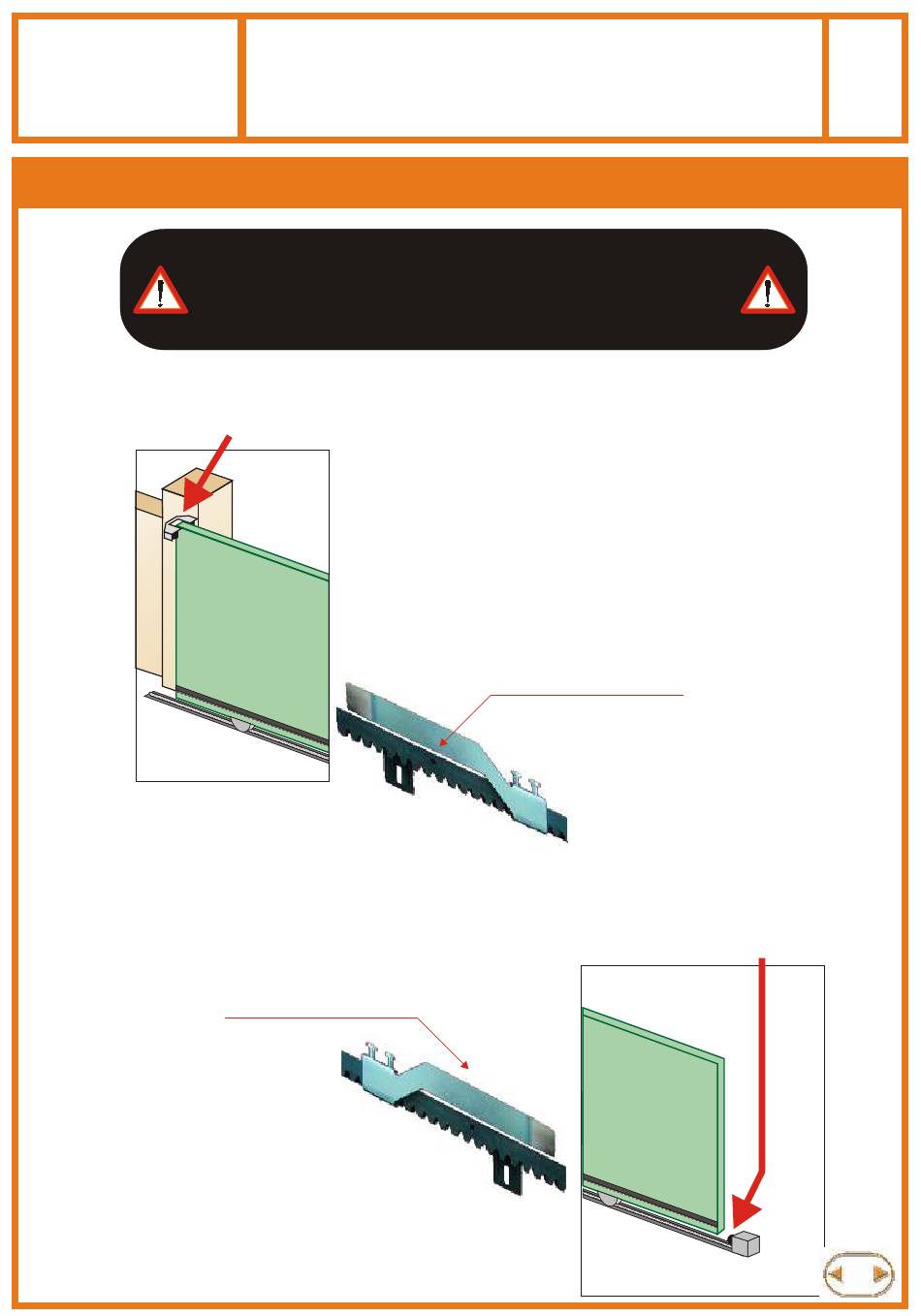

REGLAGE ET FIXATION DES BUTEES FIN DE COURSE
DE MANIÈRE A CE QUE LE PORTAIL N'ATTEIGNE JAMAIS
Portail fermé
Jeu de 1 cm sur butée fermeture
Fixer la butée fin de course ouverture
à l'avant du portail, de manière à ce que
le contact de fin de course ouverture
soit actionné 5 centimètres avant que
le portail arrive en butée mécanique.
FIXATIONS
FIXER LES BUTÉES FIN DE COURSE
LES BUTÉES MÉCANIQUES.
Fixer la butée fin de course fermeture
à l'arrière du portail, de manière à ce que
le contact de fin de course fermeture
soit actionné 1 centimètre avant que
le portail arrive en butée mécanique.
Portail ouvert
Jeu de 5 cm sur butée ouverture
