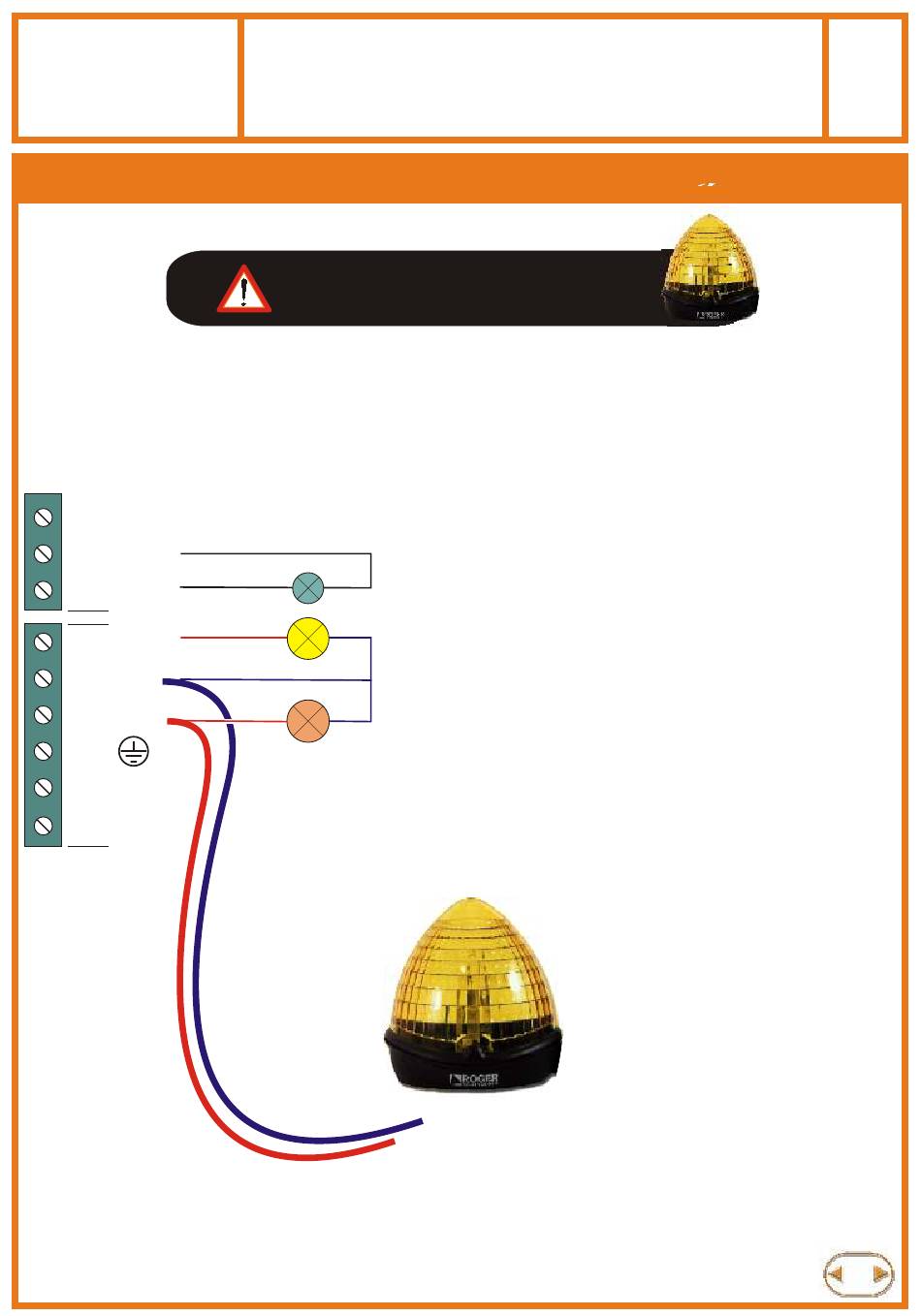

RACCORDEMENT DES ORGANES DE SIGNALISATION
L'éclairage de zone et le feu orange sont allumés pendant le déplacement du portail.
Si le préavis est activé (switch 3 sur on) ils s'allumeront 4 secondes avant que le moteur démarre.
Si la temporisation de l'éclairage de zone est activé (swich 4 sur ON), l'éclairage de zone ne s'etteindra que
60 secondes après l'arrêt du portail (aussi bien après l'ouverture qu'après la fermeture).
9
24Vac 24Vac
8
COM COM
7
SC SC
6
COR COR
5
CLV CLV
4
LAM LAM
3
2
N N
1
F F
RACCORDEMENT
Tout raccordement
doit se faire hors tension.
Sortie 24v 2W maxi Sortie 24v 2W maxi
pour voyant (voyant éteind quand portail fermé) pour voyant (voyant éteind quand portail fermé)
Sortie 220v pour éclairage de zone de 100W maxi Sortie 220v pour éclairage de zone de 100W maxi
Neutre pour feu orange et éclairage de zone Neutre pour feu orange et éclairage de zone
Sortie 220v pour feu orange Sortie 220v pour feu orange
40W maxi avec clignoteur intégré. 40W maxi avec clignoteur intégré.
