Roger Technology R30 Notice De Mise En Service page 14

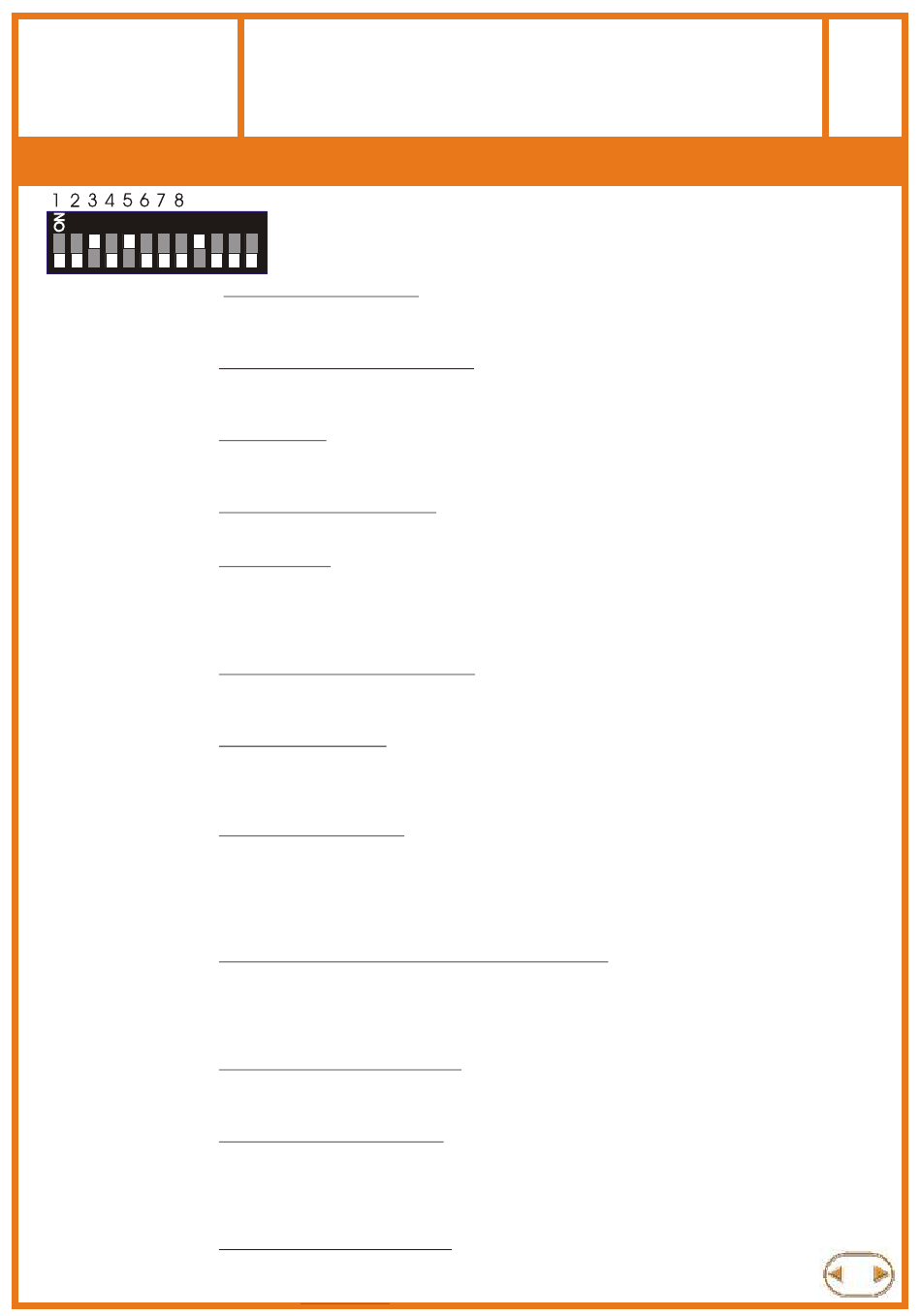

PARAMETRAGE DES SWITCH DE PROGRAMMATION
9
10 10 11 1112 12
Switch N°1 ON =
Après s'être ouvert, le portail se refermera automatiquement après le
temps réglé à l'aide du potentiomètre "T.PAUSA".
Switch N°2 ON = Fermeture à la mise sous tension
Après une coupure de courant, le portail partira en fermeture jusqu'à son
Fin de course.
Switch N°3 ON= Préavis activé
La sortie feu orange et éclairage de zone sera activée 4 secondes avant
le départ du moteur.
Switch N°4 ON= Eclairage de zone temporisé
L'éclairage de zone ne s'éteindra que 60 secondes après l'arrêt du portail.
Switch N°5 ON= Coup de bélier
Portail fermé, une commande d'ouverture provoquera une fermeture
pendant une seconde avant l'ouverture totale du portail; ceci dans le but de
faciliter le déblocage d'une éventuelle serrure électrique.
CONSEIL: NE JAMAIS METTRE CE SWITCH SUR ON
Switch N°6 ON= Multiplicateur du temps de travail
Le temps de travail est paramétrable de 4 à 120 secondes à l'aide du
potentiomètre "T.LAV.".
Switch N°7 ON= Commande Pas à Pas
Si le switch N°7 est sur ON la commande pas à pas(bornes 17-20) et le récepteur
embrochable provoque uniquement l'ouverture.
Switch N°8 ON= Fonction "homme mort"
Si le switch N°8 est sur ON les commandes d'ouverture et de fermeture
fonctionneront en pression maintenue. (les sécurités restent quand même
actives).
Les commandes "pas à pas" et "piéton" seront inhibées.
Switch N°9 ON= Fonction refermeture après passage devant cellule
Après que le portail se soit totalement ouvert, si il y a un passage devant les
cellules la temporisation avant fermeture est annulée et le portail se
refermera 6 secondes après que les cellules aient été libérées.
Switch N°10 ON= Cellule inactive avant ouverture
Si le swich 10 est sur ON la cellule est active uniquement en fermeture.
Switch N°11 ON= Arrêt sur cellule en fermeture
Pendant la fermeture, si la cellule est occultée, le portail s'arrête.
Une fois que la cellule est libérée le portail partira en ouverture jusqu'à son fin de course.
La cellule est inactive en ouverture.
Switch N°12 ON= Freinage en fin de mouvement
Dès que le moteur arrive sur un fin de course, l'armoire de commande envoie une
tension continue pour le bloquer afin de vaincre l'inertie du portail.
CONSEIL: TOUJOURS METTRE CE SWITCH SUR ON
PROGRAMMATION
LES MODIFICATIONS DE PROGRAMMATION
SONT PRISENT EN COMPTE IMMÉDIATEMENT
! PAS BESOIN DE COUPER L'ALIMENTATION !
Refermeture automatique
Doc 19.1.a
indice 131
ERF
page 14/18
10-04-03
14
