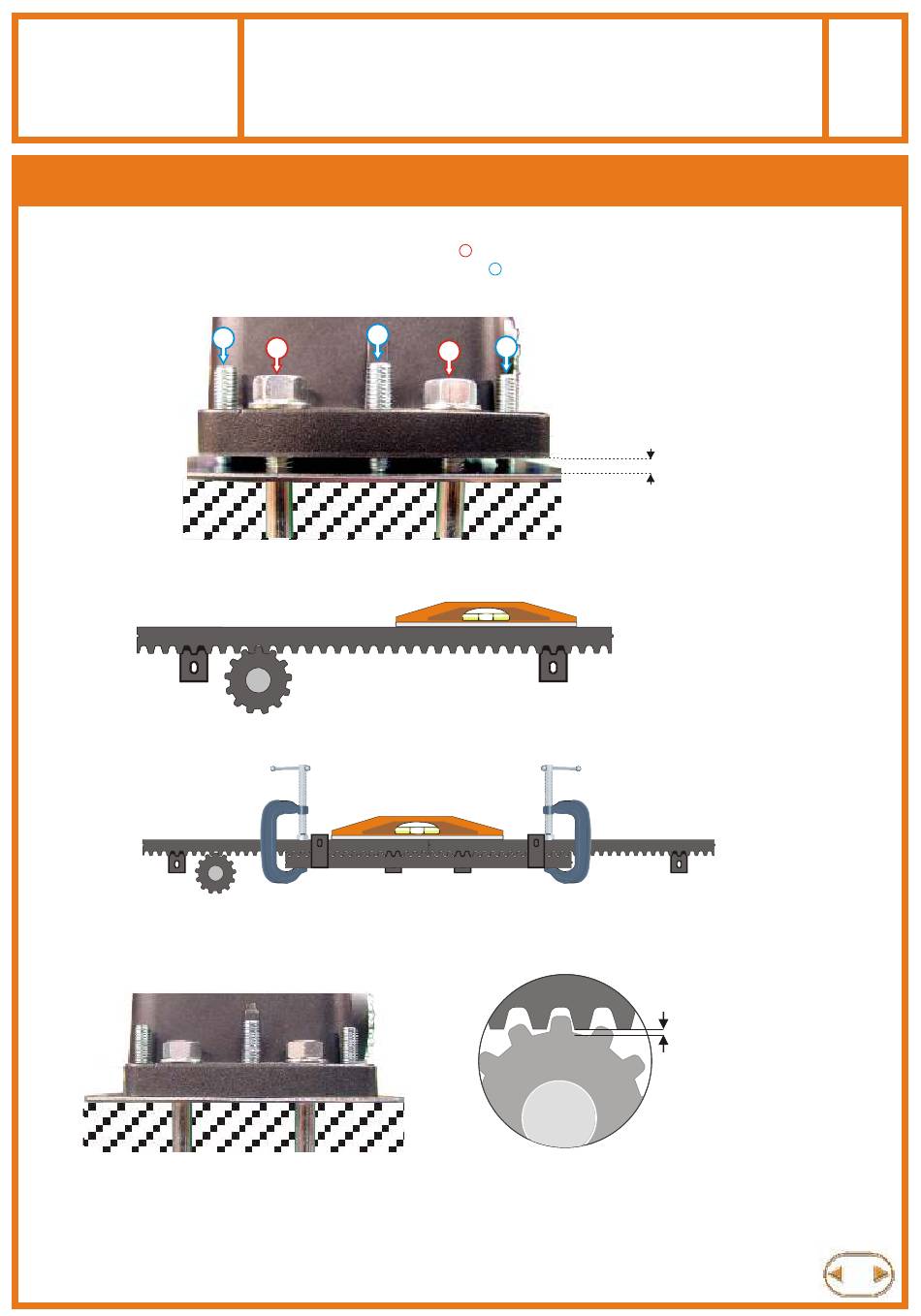

FIXATION DU MOTEUR ET DE LA CREMAILLERE
1. Fixer le moteur en vissant sommairement les 4 écrous
2. Faire remonter le moteur de 2 mm en vissant les 6 goujons
3. Serrer les 4 écrous.
B
4. Faire reposer le 1er mètre de crémaillère sur le pignon du moteur, puis fixer le après l'avoir mis de niveau.
5. Fixer les autres morceaux de crémaillère en vous aidant de serre-joints.
6. desserrer les 6 goujons de manière à ce que le moteur vienne reposer sur sa plaque de fixation afin d'obtenir
un jeu de 2 mm entre la crémaillère et le pignon moteur.
7. resserrer à fond les 4 écrous puis les 6 goujons.
8. Une fois l'installation complètement terminée, appliquer un joint silicone entre la base du moteur et le
socle afin d'éviter l'intrusion d'insectes.
B
A
A
FIXATIONS
sur les tire-fonds.
A
.
B
B
Fig 12
2 mm
2 mm
