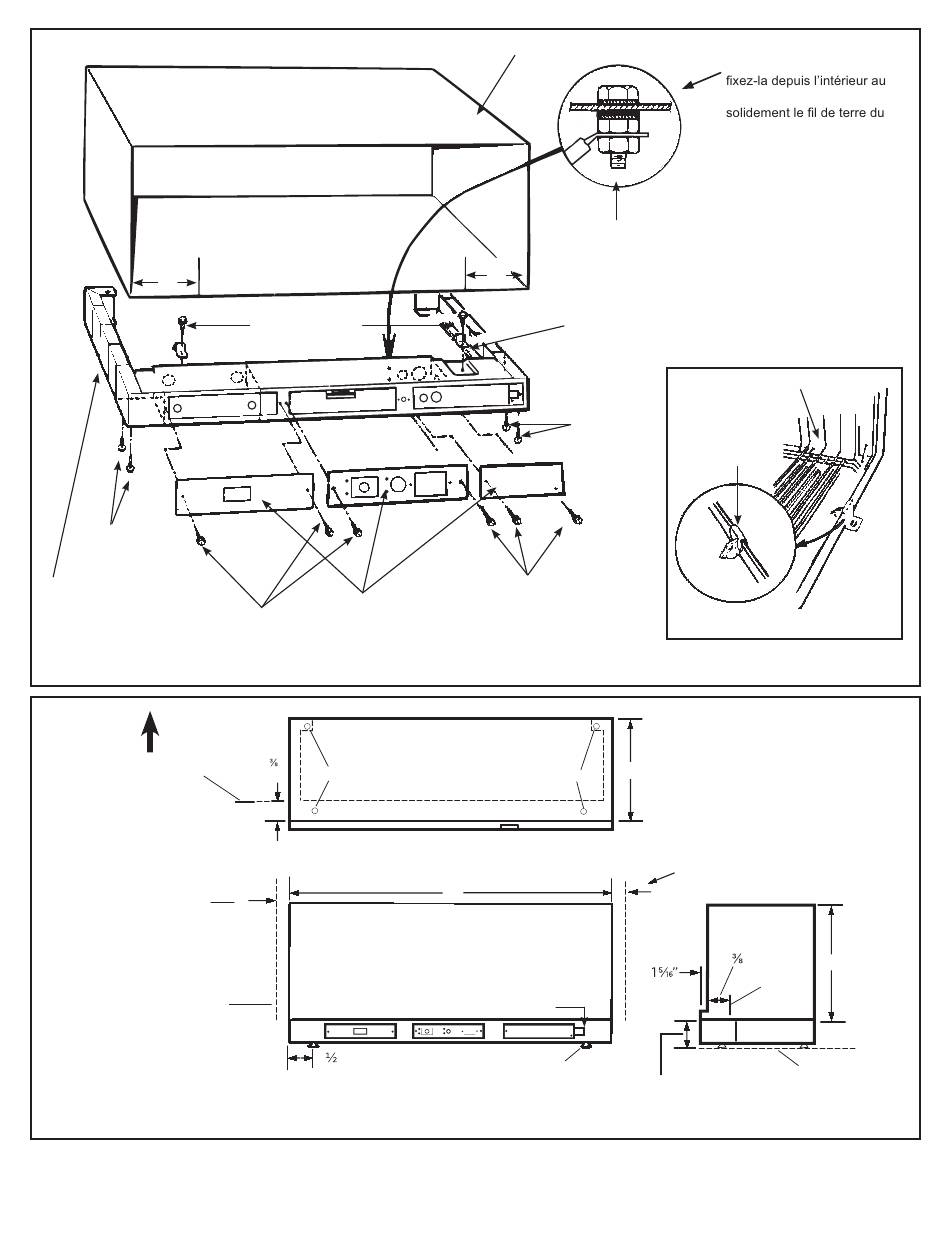

6"
Vis de type A
Les profilés latéraux sont
ajustables de 13¾ à 2¾ po
en longueur en cassant les
sections des profilés.
*Toutes les versions
EXTÉRIEUR
Mur intérieur
fini
Dégagement minimal
recommandé de 2 po au
mur intérieur adjacent des
deux côtés.
Mur intérieur
adjacent
REMARQUE : Retirez les débouchures depuis l'intérieur vers l'extérieur.
Débouchures : 4 à l'arrière, 4 dans le bas. Utilisez-les selon ce qui est
requis pour l'entrée du câble du circuit de dérivation.
Vis de type B
Plaques d'accès
Vis de type C
2 "
Vis de nivellement
min.
2"
Débouchure pour chemin de câble
3 "
Manchon métallique (RAB71*)
Vis de terre verte
(type C)
6"
Attache de montage
pour manchon
métallique de type D
Vis de type A
Vis de type C
Vue de dessus
Vis de nivellement
42"
Vue de face
Vis de nivellement
2
POSER LA VIS DE TERRE
Posez-la depuis l'arrière et
socle à l'aide d'un écrou. Fixez
circuit de dérivation (ou autre) à
l'aide d'un autre écrou.
INSTALLER UNE ATTACHE DE
MONTAGE
Il est important de choisir la bonne
attache de montage pour le type de
manchon mural qui est installé.
• Acier peint : Utilisez le type D
• Polymère moulé : Utilisez le type E
• Emboîtable : Utilisez le type F
Manchon moulé (RAB77*)
Attache de
montage pour
manchon moulé
de type E
13 ¾"
Voir la note à gauche
2"
Vue latérale
2 "
Mur
intérieur
Plancher fini
3" min., ajustable à 5"
16"
