Safety Instructions
. . . . . . . . . . . . 2
Operating Instructions
Batteries . . . . . . . . . . . . . . . . . . . . . . . . . . . .3
Care and Cleaning . . . . . . . . . . . . . . .6, 7
Remote Control Features . . . . . . . . 4, 5
Air Purging and Leakage Test . . . . . 15
Before You Begin . . . . . . . . . . . . . . . . . . .8
Connection Tubing . . . . . . . . . . . . . . . 11
Dimensions . . . . . . . . . . . . . . . . . . . . . . . . 9
Drainage Hose . . . . . . . . . . . . . . . . . . . 11
Electrical Requirements . . . . . . . . . . . . .8
Electrical Wiring . . . . . . . . . . . . . . 12-14
Indoor Unit . . . . . . . . . . . . . . . . . . . . 12, 13
Location . . . . . . . . . . . . . . . . . . . . . . . . . . 10
Outdoor Unit . . . . . . . . . . . . . . . . . . 14, 15
Tubing Hole . . . . . . . . . . . . . . . . . . . . . . . 11
Power Line . . . . . . . . . . . . . . . . . . . . . . . . 14
Mounting Plate . . . . . . . . . . . . . . . . . . . 11
Test Operation . . . . . . . . . . . . . . . . . . . . 16
Wiring Indoor Unit . . . . . . . . . . . . . . . . 12
Wiring Outdoor Unit . . . . . . . . . . . . . . 14
Normal Operating Sounds . . . . . . . . 17
Consumer Support
Consumer Support . . . . . . Back Cover
Warranty . . . . . . . . . . . . . . . . . . . . . . . . . 18
Write the model and serial numbers here
for the indoor and outdoor units:
Indoor Model # __________________
Indoor Serial # ____________________
Outdoor Model #
____________________
Outdoor Serial #
____________________
Find these numbers on a label on the side of
each unit.
La section française commence à la page 19
. . . . . . . . 17

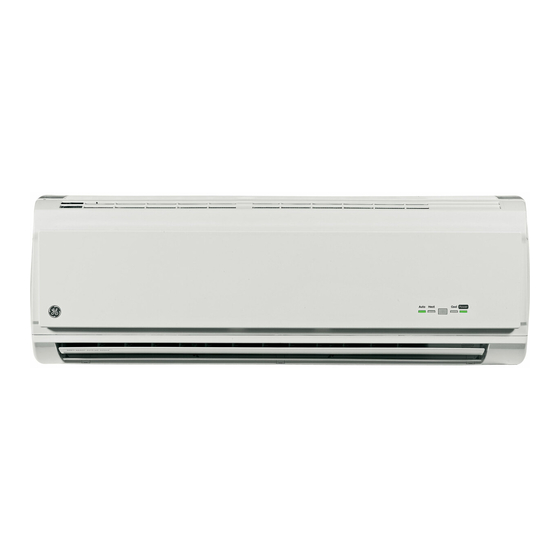

Acondicionador de aire
de sistema mini split
La sección en español empieza en la página 37
Owner's Manual and
Installation Instructions
Cool Only Models
AE1CD10AM / AE0CD10AM
AE1CD14DM / AE0CD14DM
AE1CD20DM / AE0CD20DM
Heat/Cool Models
AE1RD10AM / AE0RD10AM
AE1RD14DM / AE0RD14DM
AE1RD20DM / AE0RD20DM
Climatiseurs
Minibloc
Manuel d'utilisation et
instructions d'installation
Manual del propietario
e instrucciones de
instalación
49-7600
05-09 JR
