Avant de commencer – Lisez ces instructions
attentivement et en totalité.
IMPORTANT – OBSERVEZ TOUS LES CODES ET
RÈGLEMENTS EN VIGUEUR.
Remarque à l'installateur – Assurez-vous de remettre ces
instructions au consommateur.
Remarque au consommateur – Conservez ces instructions
avec le manuel d'utilisation pour consultation ultérieure.
Outil nécessaire
• Tournevis à douille 5/16 po
• Pince
• Tournevis pour écrou à fente

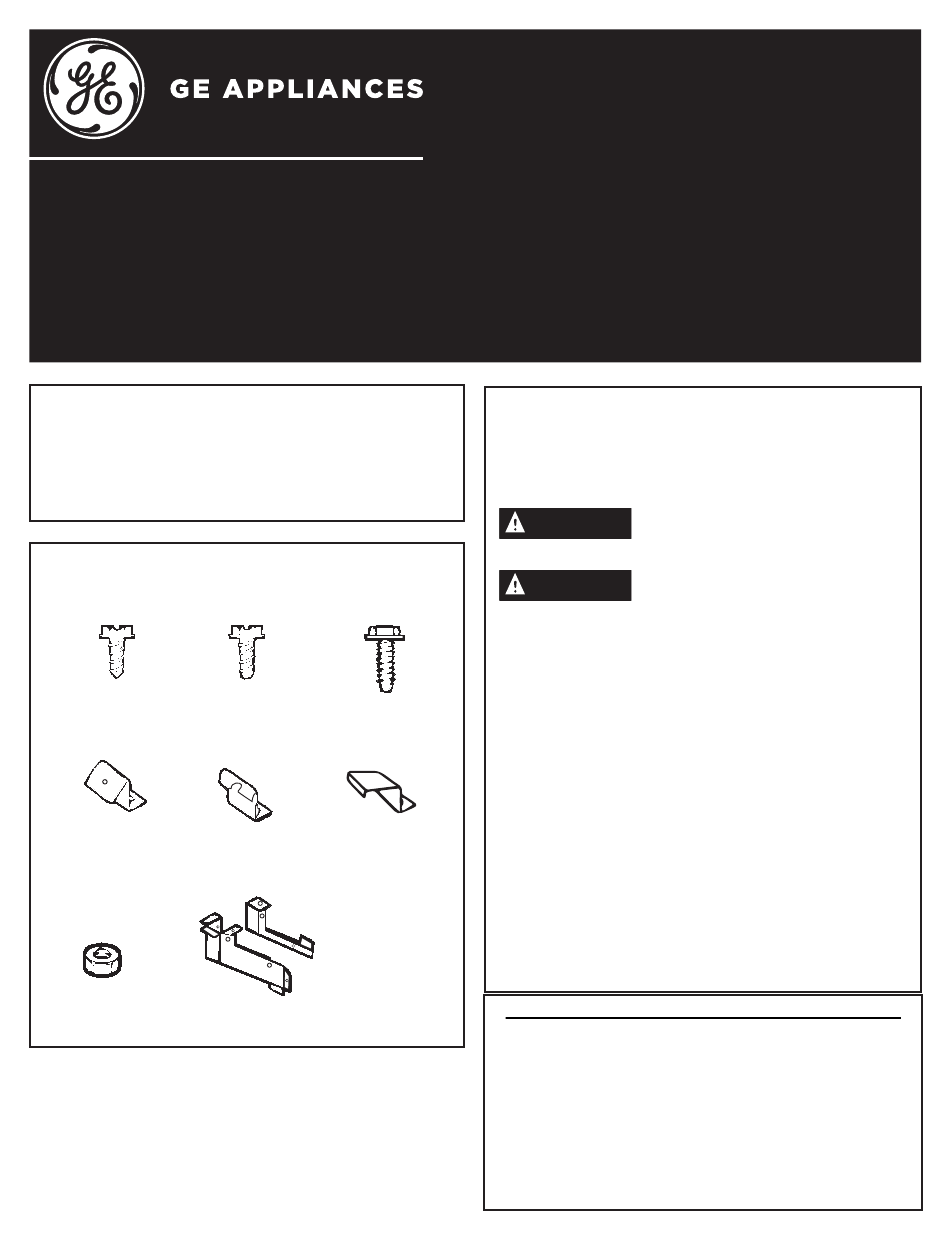

Pièces incluses dans le sac avec le
socle
Type A
10 requis
Attaches de montage
Attaches de montage
de type D2 pour man-
de type E2 pour man-
chon métallique
4 écrous
Type B
Type C
2 requis
2 requis
4 écrous
Attaches de montage
de type F2 pour les
boîtiers emboîtables
chon moulé
Chemin de câble
et couvercle
Instructions d'installation pour
votre nouveau socle
RAK204U
RAK204D15C
RAK204D20C
RAK204D30C
RAK204E15C
RAK204E20C
RAK204E30C
Remarques importantes
• Cet appareil doit être correctement mis à la terre.
• Lisez ces instructions avant d'installer le socle sur le
manchon moulé ou métallique.
ATTENTION
Le socle doit être assemblé au
manchon avant de fixer le manchon au mur.
ATTENTION
L'alimentation électrique doit être
débranchée avant d'installer le socle.
• EXIGENCES ÉLECTRIQUES :
1. Le câblage électrique doit pénétrer dans le socle à
travers une des débouchures présentes dans le bas
ou l'arrière du socle.
2. Reportez-vous à la plaque signalétique de l'appareil
pour les exigences relatives au circuit de dérivation.
3. Tout le câblage électrique doit être réalisé
conformément aux codes et règlements locaux.
4. Le câblage en aluminium n'est pas approuvé.
5. Si le câblage est placé dans ou contre l'enveloppe
du socle, le socle doit être mis à la terre. Les trous
de mise à la terre sont situés sur la face arrière de
l'enveloppe.
Voir l'illustration. Des vis de mise à la terre vertes et des
écrous de fixation sont inclus.
Numéro de trousse
Description
RAK204U
SOCLE NON ÉLECTRIQUE
RAK204E15C
265 V
RAK204E20C
265 V
RAK204E30C
265 V
RAK204D15C
230/208 V
RAK204D20C
230/208 V
RAK204D30C
230/208 V
RAK4002D
BOÎTE DE JONCTION
31-5000401 Rev. 1 10-20 GEA
15 A
20 A
30 A
15 A
20 A
30 A
