5.4 Entrer le code de sécurité (mode EDIT)
Condition préalable : le capteur est opérationnel (mode RUN).
1. Appuyer sur le bouton Edit.
è Le mode EDIT est actif. Lorsque le code de sécurité est activé, la saisie de
paramètres est verrouillée : [Lock] clignote.
2. Entrer le code de sécurité réglé à l'aide de la touche A ou B.
3. Appuyer brièvement sur le bouton Edit.
è [OutA] clignote. La saisie de paramètres est déverrouillée.
5.5 Configuration de la sortie de commutation (mode EDIT)
Nota
La procédure de configuration des sorties de commutation pour OutA et OutB
est identique. La procédure est décrite ci-après pour la sortie de commutation
OutA. Structure du menu è Fig. 21.
Condition préalable : le capteur est opérationnel (mode RUN).
Réglage du comparateur de valeur seuil _I¯, du comparateur à fenêtre _I¯I_, de la
surveillance automatique de différence d_I¯I_
1. Appuyer brièvement sur le bouton Edit.
è [Edit] s'affiche. [OutA] clignote.
2. Appuyer brièvement sur le bouton Edit.
è [Fctn] clignote.
3. Avec la touche A ou B, sélectionner _I¯ ou _I¯I_ ou d_I¯I_.
4. Appuyer brièvement sur le bouton Edit.
è La valeur réglée est enregistrée.
è Le paramètre réglable suivant s'affiche.
5. Régler le paramètre avec la touche A ou B.
6. Répéter les points 4 et 5 jusqu'à ce que tous les paramètres soient réglés.
7.
Appuyer sur le bouton Edit.
è Passage en mode RUN.
– Fonctions de commutation è Chapitre 3.2
5.6 Modification des réglages d'appareil (mode EDIT)
Condition préalable : le capteur est opérationnel (mode RUN).
1. Appuyer brièvement sur le bouton Edit.
è [Edit] s'affiche. [OutA] clignote.
2. Sélectionner le menu spécial [Spec] à l'aide de la touche A ou B.
è [Spec] clignote.
3. Appuyer brièvement sur le bouton Edit.
è [Filt] clignote.
4. Régler le paramètre avec la touche A ou B.
5. Appuyer brièvement sur le bouton Edit.
è La valeur réglée est enregistrée
è Le paramètre réglable suivant s'affiche.
6. Répéter les points 4 et 5 jusqu'à ce que tous les paramètres soient réglés.
5.7 Réglage de la sortie analogique (mode EDIT)
Condition préalable : le capteur est opérationnel (mode RUN).
1. Appuyer brièvement sur le bouton Edit.
è [Edit] s'affiche. [OutA] clignote.
2.
Sélectionner [InA] avec la touche A ou B.
è [Edit] s'affiche. [InA] clignote.
3. Appuyer brièvement sur le bouton Edit.
è [Out] clignote.
4. Régler le paramètre avec la touche A ou B.
5. Appuyer brièvement sur le bouton Edit.
è La valeur réglée est enregistrée.
è Le paramètre réglable suivant s'affiche.
6. Répéter les points 4 et 5 jusqu'à ce que tous les paramètres soient réglés.
7.
Appuyer sur le bouton Edit.
è Passage en mode RUN.
5.8 Réplication de paramètre (mode EDIT)
Condition préalable :
– Le capteur déjà configuré (capteur maître) est opérationnel (mode RUN).
– Le capteur maître et le capteur de l'appareil sont identiques s'agissant des para
mètres (mêmes identifiants d'appareil).
– Le capteur maître est relié au capteur de l'appareil (è Fig. 20).
– Le paramétrage du capteur de l'appareil ne doit pas être verrouillé par IO-Link.
– Le capteur de l'appareil n'est pas commuté (sortie de commutation PNP,
afficheur OutA éteint).
Capteur Maître

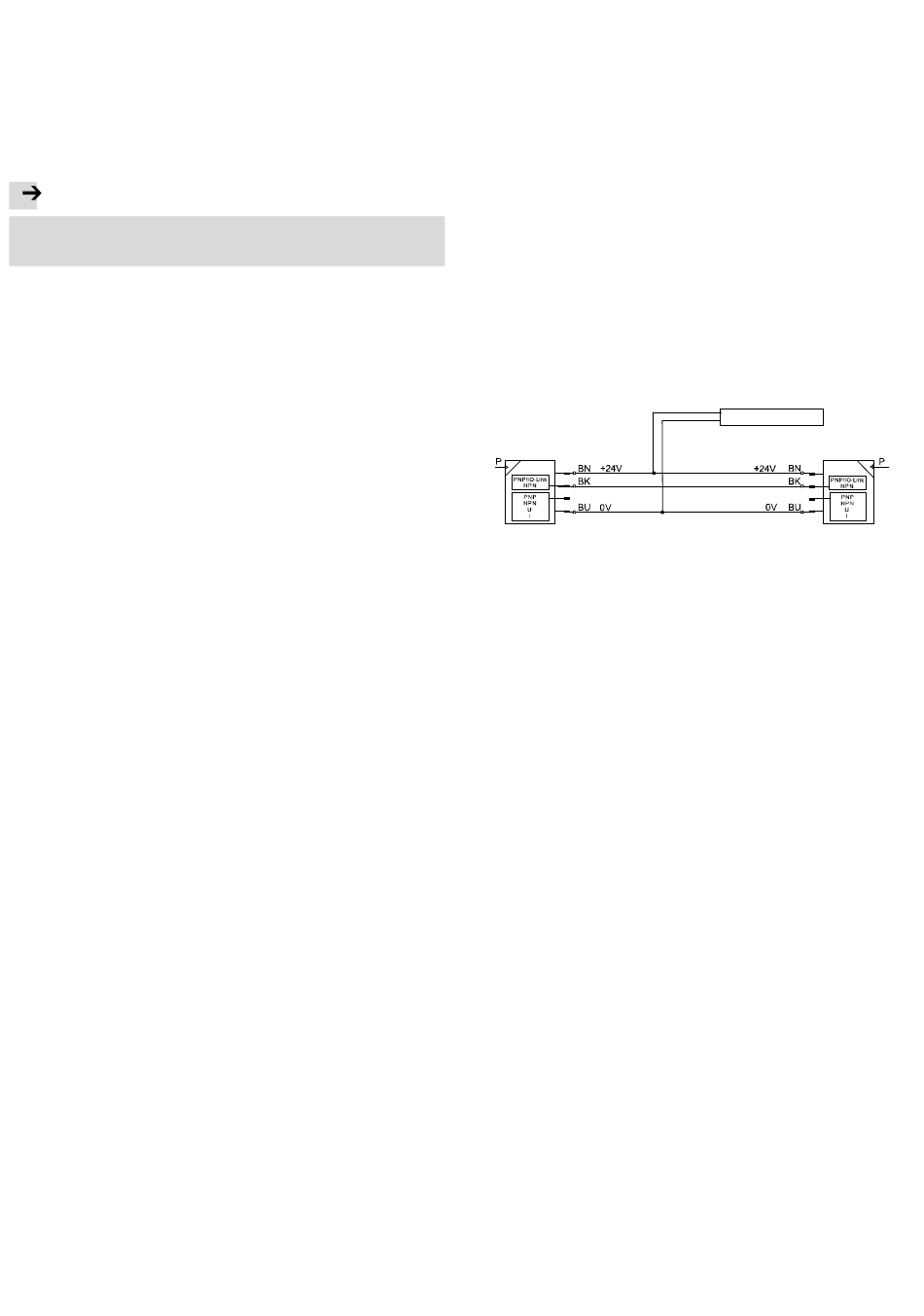

Fig. 20
1. Sélectionner le menu spécial [Spec] sur le capteur maître via les réglages
d'appareil.
2. Appuyer brièvement sur le bouton Edit, jusqu'à ce que [MASt] s'affiche.
3. Sélectionner [ON] à l'aide de la touche A ou B.
4. Appuyer sur le bouton Edit
è [REPL]/[RedY] s'affiche.
5. Appuyer sur la touche A ou B.
è [REPL]/[RUN] s'affiche brièvement.
è Les paramètres sont transférés sur le capteur de l'appareil.
è [REPL]/[RedY] s'affiche.
En cas d'erreur, un message d'erreur s'affiche (è Fig. 22).
6. Répéter le point 5 si un capteur supplémentaire doit être paramétré.
7. Appuyer brièvement sur le bouton Edit.
è Passage en mode RUN.
