Festo SFAH Instructions D'utilisation

SFAH
Capteur de débit
Instructions | Utilisation
8103751
2018-12a
[8103755]
Traduction de la notice originale
1 À propos de ce document
Ce document décrit l'utilisation du produit mentionné ci-dessus. Certains aspects
de l'utilisation sont décrits dans d'autres documents et doivent être observés
è 1.1 Documents applicables.
1.1 Documents applicables
Tous les documents relatifs au produit è www.festo.com/pk.
Document
Description du capteur de débit SFAH
IO-Link IODD
Tab. 1
2 Sécurité
2.1 Instructions générales de sécurité
– Utiliser le produit uniquement dans son état d'origine sans y apporter de mo-
difications non autorisées.
– Utiliser le produit uniquement dans un état fonctionnel irréprochable.
– N'utiliser que des fluides conformes aux spécifications è Caractéristiques
techniques.
– Tenir compte des indications sur l'étiquette produit.
– Mise en place, mise en service, entretien et démontage uniquement par un
personnel qualifié.
2.2 Usage normal
Conformément à son usage normal, le SFAH sert à surveiller le débit de fluides ga-
zeux dans des réseaux de conduites ou des appareils dans l'industrie.
3 Informations complémentaires
– Accessoires è www.festo.com/catalogue.
– Pièces de rechange è www.festo.com/spareparts.
4 Service après-vente
Pour toute question d'ordre technique, se mettre en relation avec l'interlocuteur
Festo le plus proche è www.festo.com.
Festo AG & Co. KG
Ruiter Straße 82
73734 Esslingen
Allemagne
+49 711 347-0
www.festo.com
8103751
Contenu
Description des fonctions, montage, mise en ser-
vice, maintenance, description des paramètres
IO-Link, caractéristiques techniques
Fichier de description de l'appareil
5 Vue d'ensemble du produit

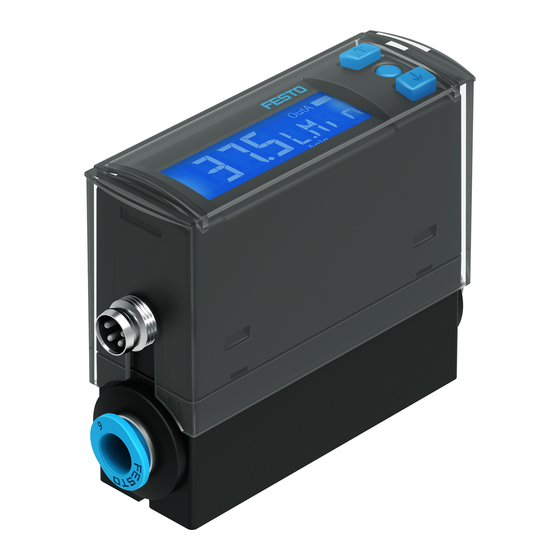

5.1 Structure
1 Bouton A
2 Bouton Edit
3 Bouton B
Fig. 1 Structure du SFAH
5.1.1 Variantes de produit et désignations de type
Caractéristique Valeur
Type SFAH
Plage de mesure de débit -0.1
-0.5
-1
-5
-10
-50
-100
-200
Sens d'écoulement U
B
Raccord pneumatique -Q4
-Q6
-Q8
-G18
-G14
Type de filetage
F
Orientation du départ S
AR
Sortie électrique 1 -PNLK
Sortie électrique 2 -PNVBA
Raccordement électrique -L1
-M8
Certificat
+T
Tab. 2 Synoptique des variantes
4 Raccord pneumatique (marquage
sur le produit)
5 Connecteur mâle pour le raccorde-
ment électrique
6 Afficheur
Description
Capteur de débit
0,1 l/min max.
0,5 l/min max.
1 l/min max.
5 l/min max.
10 l/min max.
50 l/min max.
100 l/min max.
200 l/min max.
unidirectionnel
bidirectionnel
Raccord enfichable 4 mm
Raccord enfichable 6 mm
Raccord enfichable 8 mm
Gx
G¼
sans
Taraudage
droite
coudée, orientable
PNP ou NPN ou IO-Link
PNP ou NPN ou 0 ... 10 V ou 1 ... 5 V ou 4 ... 20 mA
Connecteur mâle L1
Connecteur mâle M8
sans
Rapport d'essai
