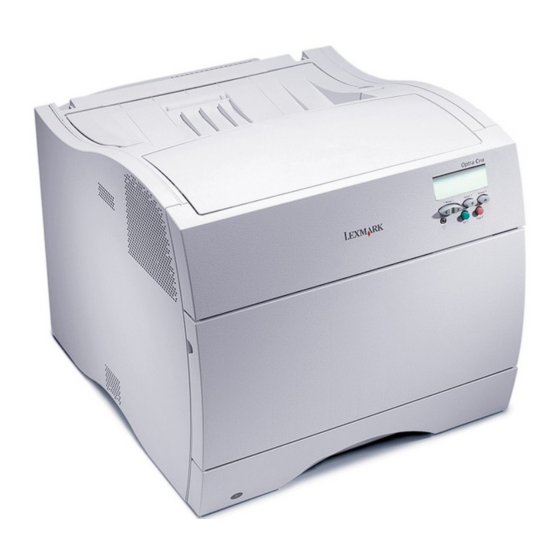

Lexmark Optra C710 Guide D'installation
  1. Manuels
  2. Marques
  3. Lexmark Manuels
  4. Imprimantes
  5. OPTRA C710
  6. Guide d'installation
Lexmark Optra C710 Guide D'installation

Lexmark Optra C710 Guide D'installation

Masquer les pouces Voir aussi pour Optra C710:
Table des Matières

Publicité

Liens rapides

Télécharger ce manuel

Publicité

Table des Matières
loading

Manuels Connexes pour Lexmark Optra C710

Sommaire des Matières pour Lexmark Optra C710

  • Page 2 Première édition (septembre 1999) Le paragraphe suivant ne s’applique pas aux pays dans lesquels lesdites clauses ne sont pas conformes à la législation en vigueur : LEXMARK INTERNATIONAL, INC. FOURNIT CETTE PUBLICATION “ TELLE QUELLE ” SANS GARANTIE D’AUCUNE SORTE, EXPLICITE OU IMPLICITE, Y COMPRIS, MAIS SANS SE LIMITER AUX GARANTIES IMPLICITES DE QUALITE MARCHANDE ET D'ADEQUATION A UN USAGE SPECIFIQUE.

  • Page 3: Table Des Matières

    Table des matières Utilisation de la documentation ......1 Etape 1 : Déballage de l'imprimante ....5 Etape 2 : Installation de mémoire et d'options réseau .

  • Page 5: Utilisation De La Documentation

    Ce Guide d’installation contient toutes les informations nécessaires à l'installation de votre nouvelle Imprimante manuel laser couleur Optra C710. Il fournit des instructions détaillées sur le déballage de l'imprimante, l'installation des options, le chargement de papier ou autres supports dans les tiroirs ou dans le dispositif d'alimentation multifonction, ainsi que pour le démarrage du CD...
  • Page 6 Conventions Il peut s’avérer utile de connaître les conventions utilisées dans ce manuel : • Les boutons du panneau de commandes sont imprimés en caractères gras, par exemple : Appuyez sur après avoir modifié une Reprise option de menu. • Les messages qui apparaissent sur l'écran du panneau de commandes sont également en caractères gras : s'affiche sur l'écran du...
  • Page 7 Le tableau suivant vous indiquera la prochaine étape à suivre. Voir... Etape 1 : « Déballage de l'imprimante » page 5 Etape 2 : « Installation de mémoire et d'options réseau » page 9 Etape 3: « Installation du double bac d'alimentation optionnel » page 35 Etape 4 : «...
  • Page 8 A propos de ce manuel...

  • Page 9: Etape 1 : Déballage De L'imprimante

    En cas de pièces manquantes ou endommagées, vous trouverez sur la carte d'enregistrement le numéro de téléphone Lexmark correspondant à votre pays. Courroie de Rouleau...
  • Page 10 Identification des différents éléments de l'imprimante Prenez le temps de vous familiariser avec les noms et les Bouton d'ouverture du Carter de emplacements des différents éléments de l'imprimante. carter de l'unité de fusion l'unité de fusion Ceci vous sera utile lors de l'installation. Nous utilisons la même terminologie dans ce manuel et dans le Guide de l'utilisateur.
  • Page 11 Attention ! L'imprimante pèse Demandez à quelqu'un de vous aider à sortir 35 kg (77 lb) ; deux personnes l'imprimante du carton. au moins sont nécessaires pour Utilisez les poignées situées sous l'imprimante et la soulever. Veillez à ne jamais soutenez l'avant de l'imprimante.
  • Page 12 Remarque : Laissez les cartouches d'impression, la courroie de transfert et le rouleau anti-adhérent dans leur emballage individuel jusqu'à ce que vous les utilisiez. Retirez le ruban adhésif et tout autre matériel d'emballage se trouvant à l'extérieur de l'imprimante. Le tableau suivant vous indiquera la prochaine étape à...
  • Page 13 Etape 2 : Installation de mémoire et d'options réseau Vous avez la possibilité d'ajouter de la mémoire et des ports d'interface entrée/sortie à l'imprimante en installant les options suivantes : • Mémoire de l’imprimante • Disque dur • Serveur d'impression (Adaptateur de réseau interne ou INA) •...
  • Page 14 Attention ! Pour retirer le carter arrière et le panneau de protection Veillez à ne jamais EMI, utilisez un tournevis cruciforme 2. déplacer ou soulever seul l'imprimante. Attention ! Si d'autres Si vous installez des options alors que périphériques sont connectés à l'imprimante est déjà...
  • Page 15 Soulevez et retirez le panneau de protection EMI et mettez-le de côté. tableau suivant vous indique les étapes pour les options choisies. Voir... « Installation de mémoire » à la page 12 « Connexion d'un disque dur » à la page 24 «...
  • Page 16 L'imprimante est livrée avec au moins 32 Mo de mémoire. Les options (Certains modèles peuvent disposer de plus de mémoire.) mémoire conçues pour d'autres Lexmark propose de nombreuses options mémoire imprimantes Lexmark ne différentes à installer dans les trois fentes disponibles dans s'adaptent pas forcément.
  • Page 17 Ouvrez les loquets situés aux deux extrémités de la fiche de connexion que vous allez utiliser. Avertissement ! L'électricité statique risque d'endommager la barrette mémoire. Touchez un objet métallique avant de la manipuler. Sortez la barrette mémoire de son emballage. Déballez séparément chaque barrette mémoire juste avant de l'installer.
  • Page 18 Tenez la barrette mémoire en dirigeant les points de connexion vers la carte logique comme indiqué. Enfoncez la barrette mémoire dans le connecteur jusqu'à ce que les loquets situés de part et d'autre s'enclenchent. Il est nécessaire d'appuyer un peu pour que la barrette soit bien en place.
  • Page 19 Assurez-vous que les loquets s'emboîtent sur les encoches de part et d'autre de la barrette. Répétez les étapes 3 à 7 pour installer de nouvelles barrettes. tableau suivant vous indiquera la prochaine étape à suivre. Si vous souhaitez... « Installer une barrette mémoire flash », voir page 17 «...
  • Page 20 Retrait d'une Si vous devez retirer une barrette mémoire, procédez aux étapes ci-dessous. Sinon, passez à « Option mémoire barrette mémoire flash » à la page 17, « Connexion d'un disque dur » à la page 24, « Installation des adaptateurs » à la page 26 ou «...
  • Page 21 Option mémoire La mémoire flash sert à stocker des informations telles que des polices téléchargées ou des macros. Le pilote de flash l'imprimante ou MarkVision permettent de télécharger des polices, des jeux de symboles et des macros vers la mémoire flash. Les informations stockées dans la mémoire flash ne sont pas perdues lorsque vous mettez l'imprimante hors tension.
  • Page 22 Repérez le connecteur de mémoire sur la carte logique comme illustré. Chaque connecteur peut prendre en charge soit une barrette mémoire d'imprimante, soit une barrette mémoire flash. SIMM firmware résidente NE PAS RETIRER une SIMM installée Option mémoire flash...
  • Page 23 Remarque : Il est possible que votre imprimante ne soit pas équipée d'une SIMM firmware résidente. Ouvrez les loquets situés aux deux extrémités de la fiche de connexion que vous allez utiliser. Chaque connecteur peut prendre en charge soit une barrette mémoire d'imprimante, soit une barrette mémoire flash.
  • Page 24 Tenez la barrette mémoire flash en dirigeant les points de connexion vers la carte logique comme indiqué. Enfoncez la barrette mémoire flash dans le connecteur jusqu'à ce que les loquets situés de part et d'autre s'enclenchent. Il est nécessaire d'appuyer un peu pour que la barrette soit bien en place.
  • Page 25 Assurez-vous que les loquets s'emboîtent sur les encoches de part et d'autre de la barrette. Si vous souhaitez installer d'autres options, reportez-vous à « Connexion d'un disque dur » à la page 24 ou « Installation des adaptateurs » à la page 26.
  • Page 26 Retrait d'une barrette Procédez aux étapes « Retrait du carter arrière et mémoire flash du panneau de protection EMI » à la page 9 si le carter arrière est toujours en place. Avertissement ! L'électricité statique risque d'endommager la barrette mémoire flash. Touchez un objet métallique avant de la manipuler.
  • Page 27 Retirez la barrette du connecteur avec précaution. Placez la barrette dans son emballage d'origine. Si vous ne l'avez pas conservé, enveloppez-la dans du papier et rangez-la dans une boîte. Le tableau suivant vous indiquera la prochaine étape à suivre. Si vous souhaitez... «...
  • Page 28 Disque dur Deux options de disque dur sont disponibles auprès de Lexmark : optionnel • un disque dur déjà installé sur un adaptateur de disque dur, • un adaptateur de disque dur pour l'installation d'un disque dur acheté par l'utilisateur.
  • Page 29 Enfoncez le disque dur à fond dans le connecteur. Retournez l'adaptateur et insérez quatre vis à travers. (Le disque dur se trouve Le croquis montre le contour du disque dur sur de ce côté) l'envers de l'adaptateur. Serrez les vis avec précaution pour fixer le disque dur sur l'adaptateur.
  • Page 30 Un câble 1284 A-C est nécessaire pour utiliser le connecteur IEEE 1284C. Nous vous conseillons de vous procurer le câble Lexmark référence 43H5171 de 3 m (9,8 ft), qui répond à ces spécifications. Reportez-vous à la documentation afférente à votre adaptateur pour plus d'informations.
  • Page 31 Avertissement ! L'adaptateur de disque dur doit être installé dans la fente d'option 3 sur la carte logique. Installez la combinaison d'adaptateurs de votre choix dans les trois fentes d'options. Si vous installez deux Carte logique adaptateurs tri-port, l'imprimante prendra en charge deux ports série (mais un seul port de réception de fax), un port LocalTalk et un port infrarouge.
  • Page 32 Avertissement ! Utilisez un tournevis cruciforme 2 pour installer L'électricité l'adaptateur. statique risque d'endommager les adaptateurs. Touchez un Si vous devez commencer par retirer un adaptateur, objet métallique avant de les reportez-vous à « Retrait d'un adaptateur » à la page 30. manipuler.
  • Page 33 Alignez le connecteur de l'adaptateur avec le connecteur sur la carte d'interconnexion. Enfoncez fermement l'adaptateur dans le connecteur jusqu'à ce qu'il soit correctement positionné sur la carte d'interconnexion. Les deux connecteurs doivent s'emboîter parfaitement. Carte d'interconnexion Insérez les deux vis du cache de l'adaptateur (ou les vis supplémentaires livrées avec l'adaptateur) dans les trous prévus à...
  • Page 34 Retrait d'un Utilisez un tournevis cruciforme 2 pour retirer l'adaptateur. adaptateur Procédez aux étapes « Retrait du carter arrière et du panneau de protection EMI » à la page 9 si le carter arrière est toujours en place. Avertissement ! L'électricité...
  • Page 35 Tirez sur l'adaptateur avec précaution pour le dégager du connecteur. Placez l'adaptateur dans son emballage d'origine. Si vous ne l'avez pas conservé, enveloppez-le dans du papier et rangez-le dans une boîte. Si vous n'installez pas un nouvel adaptateur dans le connecteur, fermez la fente avec un cache. La couverture de la fente assure la bonne circulation de l'air autour de la carte logique.
  • Page 36 Installation du Une fois toutes les options installées sur la carte d'interconnexion, procédez comme suit pour remettre en panneau de place le carter arrière : protection EMI et du carter arrière Assurez-vous que l'imprimante est hors tension (O). Bouton marche/arrêt Installation du panneau de protection EMI et du carter arrière...
  • Page 37 Avertissement ! Il est Insérez la partie supérieure du panneau de nécessaire de mettre en place le protection EMI à l'arrière de l'imprimante. panneau de protection EMI avant d'utiliser l'imprimante. Panneau de protection EMI Alignez les six vis du panneau de protection EMI avec les trous situés sur le cadre de l'imprimante.
  • Page 38 Utilisez un tournevis cruciforme 2 pour installer le carter. Placez le carter arrière sur l'imprimante et alignez les vis avec les trous correspondants. Serrez les quatre vis pour fixer le carter arrière. Si vous avez installé les options internes alors que l'imprimante était déjà...

  • Page 39: Etape 3 : Installation Du Double Bac D'alimentation

    Etape 3: Installation du double bac d'alimentation optionnel L'imprimante prend en charge un double bac Remarque : Vous devez d'alimentation optionnel comprenant deux bacs de 250 installer le bac d'alimentation feuilles. Pour installer ce dispositif, procédez comme suit. optionnel avant le dispositif recto verso.
  • Page 40 Placez le double bac d'alimentation à l'endroit que vous avez choisi pour l'imprimante. 203 mm 228 mm (8 po.) (9 po.) Les directives suivantes sont destinées à garantir le bon fonctionnement de l'imprimante et à éviter les problèmes de qualité d'impression. Elles permettent également de prolonger la durée de vie de l'imprimante et des fournitures.
  • Page 41 Attention ! L'imprimante pèse Faites-vous aider pour soulever l'imprimante. 35 kg (77 lb) ; deux personnes Utilisez les poignées situées sous l'imprimante et au moins sont nécessaires pour soutenez l'avant de l'imprimante. la soulever. Installation du double bac d'alimentation optionnel...
  • Page 42 Remarque : Les broches et le connecteur se mettent en place plus facilement lorsque les côtés et les coins de l'imprimante sont alignés avec le double bac d'alimentation optionnel. Alignez les broches et le connecteur qui se trouvent sur le double bac d'alimentation optionnel avec les trous et le connecteur situés sous l'imprimante.
  • Page 43 Branchez le cordon d'alimentation du double bac d'alimentation optionnel sur l'imprimante, comme indiqué. Si vous avez installé le double bac d'alimentation optionnel alors que l'imprimante était déjà en place, connectez les câbles de l'imprimante et le cordon d'alimentation, puis mettez l'imprimante sous tension.
  • Page 44 Installation du double bac d'alimentation optionnel...
  • Page 45 Etape 4 : Installer le dispositif recto verso optionnel Remarque : L'imprimante dispose d'un dispositif recto verso L'assemblage du optionnel qui permet de réaliser des impressions recto dispositif recto verso est plus verso couleur ou monochrome. Pour installer ce dispositif, facile si vous avez accès à...
  • Page 46 Ensemble recto verso arrière En cas de pièces manquantes ou endommagées, vous trouverez sur la carte d'enregistrement le numéro de téléphone Lexmark correspondant à votre pays. Conservez le carton et le matériel d'emballage afin de pouvoir les réutiliser, le cas échéant.
  • Page 47 Placez la base du dispositif recto verso dans un endroit approprié. Pour monter cette base sur le double bac d'alimentation optionnel, alignez les broches et le connecteur qui se trouvent sur ce bac avec les trous et le connecteurs situés sous le dispositif recto verso.
  • Page 48 Attention ! L'imprimante pèse Faites-vous aider pour soulever l'imprimante. 35 kg (77 lb) ; deux personnes Utilisez les poignées situées sous l'imprimante et au moins sont nécessaires pour soutenez l'avant de l'imprimante. la soulever. Installation de la base du dispositif recto verso...
  • Page 49 Remarque : Les broches et le connecteur s'alignent plus facilement si vous alignez les côtés et les coins avant de l'imprimante avec la base du dispositif recto verso. Alignez les broches et le connecteur qui se trouvent sur la base du dispositif recto verso avec les trous et le connecteur situés sous l'imprimante.
  • Page 50 Installation de l'ensemble arrière Retirez les caches des broches d'alignement du Caches des broches d'alignement réceptacle de l'imprimante en les soulevant. Conservez ces caches pour les réinstaller à l'étape 4 à la page 47. Installation de l'ensemble arrière...
  • Page 51 Remarque : La porte d'accès s'articule sur la partie inférieure de l'ensemble recto verso arrière. La porte s'abaisse par rapport à l'arrière de l'imprimante. Alignez les trous présents sur le support et ceux Ensemble recto Porte d'accès qui se trouvent sous l'ensemble recto verso arrière verso arrière avec les broches situées à...
  • Page 52 Installation de l'ensemble supérieur Placez le bloc pont sur le tampon avant à Tampon l'intérieur du réceptacle, comme indiqué. Le côté articulé du bloc pont doit être dirigé vers l'arrière de l'imprimante pour une installation correcte. Vous pouvez resserrer le bloc pont afin de le placer plus facilement sur le tampon.
  • Page 53 Abaissez l’ensemble recto verso supérieur. Branchez le cordon d'alimentation du dispositif recto verso sur la prise située à l'arrière de l'imprimante, comme indiqué. Installation de l'ensemble supérieur...
  • Page 54 Branchez le cordon d'alimentation du double bac d'alimentation optionnel sur la prise située à l'arrière du dispositif recto verso. Si vous ne disposez pas d'un double bac d'alimentation optionnel, branchez le cordon d'alimentation sur le dispositif recto verso. Si vous avez installé le dispositif recto verso alors que l'imprimante était déjà...

  • Page 55: Etape 5 : Mise En Place De L'imprimante

    Etape 5 : Mise en place de l'imprimante Attention ! L'imprimante pèse Faites-vous aider pour soulever l'imprimante. 35 kg (77 lb) ; deux personnes Utilisez les poignées situées sous l'imprimante et au moins sont nécessaires pour soutenez l'avant de l'imprimante. la soulever.
  • Page 56 Posez l'imprimante sur une surface plane et stable dans un endroit bien aéré. 203 mm 786 mm (8 po.) (31 po.) Laissez de la place devant l'imprimante afin de retirer facilement les tiroirs lors du chargement du papier. Les directives suivantes sont destinées à garantir le bon fonctionnement de l'imprimante et à...
  • Page 57 Etape 6 : Installation de la courroie de transfert L'imprimante est livrée avec une courroie de transfert indispensable à son fonctionnement. Celle-ci permet le transfert de l'image de la cartouche d'impression vers le papier. Pour installer la courroie de transfert, procédez comme suit.
  • Page 58 Ouvrez le dispositif d'alimentation multifonction. Soulevez le loquet du carter avant. Loquet du carter Dispositif avant d’alimentation multifonction Ouvrez le carter avant. Retirez tout ruban adhésif ou matériel d'emballage se trouvant à l'intérieur de l'imprimante. Installation de la courroie de transfert...
  • Page 59 Avertissement ! Evitez de faire pencher ou pivoter la courroie de transfert sur son extrémité. Ne touchez pas le film de transfert brillant. Cela pourrait provoquer des problèmes de qualité d'impression. Retirez la courroie de transfert de son emballage. Retirez les taquets orangés et tout matériel d'emballage ou ruban adhésif de la courroie de transfert.
  • Page 60 Refermez le carter avant. Fermez le dispositif d'alimentation multifonction. Installation de la courroie de transfert...

  • Page 61: Etape 7 : Installation Du Rouleau Anti-Adhérent

    Etape 7 : Installation du rouleau anti-adhérent L'imprimante est livrée avec un rouleau anti-adhérent indispensable à son fonctionnement. Ce rouleau, qui permet de huiler l'unité de fusion, doit être installé à l'intérieur de l'unité de fusion. Pour installer le rouleau anti-adhérent, procédez comme suit.
  • Page 62 Remarque : Si un dispositif recto verso est installé, soulevez d'abord le carter supérieur. Appuyez sur le bouton d'ouverture pour ouvrir le carter de l'unité de fusion. Bouton d'ouverture du carter de l'unité de fusion Soulevez le volet de l'unité de fusion. Volet de l'unité...
  • Page 63 Retirez les taquets orangés et tout matériel d'emballage présent dans le compartiment de l'unité de fusion. Faites pivoter les taquets l'un vers l'autre comme indiqué. Soulevez-les pour les retirer de l'unité de fusion. Retirez le rouleau anti-adhérent de son emballage. Retirez le ruban adhésif et le matériel d'emballage qui enveloppe le rouleau anti-adhérent.
  • Page 64 Alignez la barre située sur le côté du rouleau anti- adhérent sur les fentes de la nouvelle unité de fusion. Insérez le rouleau anti-adhérent dans l'unité de fusion. Refermez le volet de l'unité de fusion. Installation du rouleau anti-adhérent...
  • Page 65 Refermez le carter de l'unité de fusion. Installation du rouleau anti-adhérent...
  • Page 66 Installation du rouleau anti-adhérent...

  • Page 67: Etape 8 : Installation Des Cartouches D'impression

    Etape 8 : Installation des cartouches d'impression L'imprimante est livrée avec quatre cartouches d'impression couleur codées. Vous devez les placer sur le chargeur à l'intérieur de l'imprimante. La position de chaque cartouche sur le chargeur est signalée par une couleur. Procédez comme suit pour mettre en place les quatre cartouches d'impression.
  • Page 68 Attention ! Si vous disposez d'un dispositif recto verso ou d'un double bac d'alimentation optionnel, vérifiez que le cordon d'alimentation du périphérique approprié est connecté à l'arrière de l'imprimante avant de brancher le cordon d'alimentation sur une prise mise à la terre. Branchez l'extrémité...
  • Page 69 Remarque : Le panneau de commandes affiche « Ouvrir la porte supérieure ». Ouvrez le carter supérieur. Lisez le message du panneau de commandes pour savoir quelle cartouche installer. 30 unité impr. couleur absente 1 Menu 2 Sélectionner 3 Retour 4 Stop 6 Reprise 5 Avertissement !
  • Page 70 Avertissement ! Lorsque Retirez la nouvelle cartouche de son emballage. vous soulevez, secouez et Cette cartouche est équipée d'un volet destiné à insérez la cartouche protéger le photoconducteur. Ne déplacez pas ce d'impression, faites-le toujours à volet et ne touchez pas le photoconducteur (surface l'aide de sa poignée.
  • Page 71 Secouez doucement la cartouche d'impression pour répartir l'encre. Remarque : Chaque Inclinez la cartouche d'impression et placez-la sur cartouche a une forme et un le chargeur. code de couleur particuliers afin Dirigez le volet du photoconducteur vers l'avant de de s'adapter à un emplacement l'imprimante.
  • Page 72 Vérifiez que la cartouche repose à plat sur le Poignée de la cartouche Volet du chargeur. d'impression photoconducteur Appuyez sur la poignée de la cartouche d'impression pour l'aplatir. Remarque : Le carter doit être fermé pour que le chargeur puisse pivoter jusqu'au prochain emplacement disponible.
  • Page 73 Mettez l'imprimante hors tension (O). Bouton marche/arrêt Installation des cartouches d'impression...
  • Page 74 Installation des cartouches d'impression...

  • Page 75: Etape 9 : Branchement Des Câbles

    Un câble parallèle conforme à la norme IEEE-1284 est nécessaire pour le port parallèle standard de l'imprimante. Nous conseillons la référence Lexmark 1329605 (3 m) ou 1427498 (6 m). Si vous avez installé un adaptateur de port parallèle optionnel, il vous faut un câble parallèle 1284 A–C de 3 m (9,8 ft), tel que la référence 43H5171 de...
  • Page 76 Remarque : Pour brancher un câble sur l'imprimante : Connectez un seul câble réseau même si le Assurez-vous que l'imprimante est hors tension serveur d'imprimante interne (O) et que le cordon d'alimentation est débranché. (appelé aussi adaptateur de réseau interne) possède plusieurs ports réseau.
  • Page 77 Connexion d'un Si vous avez installé un adaptateur tri-port optionnel sur l'imprimante, vous pouvez brancher un fax modem fax modem externe de classe 1 sur le port série de l'adaptateur. externe L'imprimante pourra ainsi servir à recevoir des fax. Les fax reçus seront imprimées en noir et blanc uniquement.
  • Page 78 Appuyez sur jusqu'à Menu> <Menu l'affichage de MENU FAX MENU FAX Appuyez sur le bouton Sélectionner Port fax s'affiche sur la deuxième ligne de l'écran. Port fax Appuyez sur le bouton Sélectionner 1 Menu 2 Sélectionner 3 Retour 4 Appuyez sur jusqu'à...
  • Page 79 Mettez le modem hors tension (O). Mettez l'imprimante hors tension (O). Débranchez le cordon d'alimentation de l'imprimante. Débranchez le cordon d'alimentation du modem. Déconnectez le câble du modem du port série de l'imprimante. Branchez le cordon d'alimentation de l'imprimante sur une prise mise à la terre. Mettez l'imprimante sous tension (I).
  • Page 80 Connexion d'un L'utilisation d'un adaptateur infrarouge permet d'imprimer à distance à partir d'un ordinateur équipé adaptateur d'un port infrarouge. infrarouge La connexion de l'adaptateur infrarouge à l'imprimante est possible grâce à l'adaptateur tri-port optionnel, qui comprend un port infrarouge. Une fois l'adaptateur tri-port installé, procédez comme suit pour relier l'adaptateur infrarouge à...
  • Page 81 Tracez une ligne imaginaire entre le port infrarouge de l'ordinateur et le port infrarouge situé à l'avant de l'adaptateur. Reportez-vous à la documentation de votre ordinateur pour de plus amples informations sur son port infrarouge. Dirigez le port infrarouge de l'ordinateur avec un angle de 15 degrés de part et d'autre de cette ligne.
  • Page 82 Connexion d'un adaptateur infrarouge...

  • Page 83: Etape 10 : Charger Le Tiroir

    Etape 10 : Charger le tiroir Charger le tiroir L'imprimante dispose d'un tiroir 250 feuilles standard (le tiroir 1) qui peut contenir du papier au format A4, B4, Lettre, Légal et Exécutive. Vous pouvez également charger des transparents dans le tiroir 1 ou dans le dispositif d'alimentation multifonction.
  • Page 84 Remarque : Si vous chargez Pressez le verrou situé à l’extrémité du guide- du papier au format A4 ou papier arrière. Lettre, le tiroir est probablement déjà réglé correctement. Retirez le guide-papier arrière du tiroir. Alignez le guide-papier arrière sur la longueur du papier que vous chargez.
  • Page 85 Chargez le papier en plaçant la face à imprimer vers le haut. Ne dépassez pas la hauteur de pile maximum indiquée sur le guide papier. Placez le petit côté à l’avant du tiroir. Si vous chargez du papier à en-tête, placez le haut de la page à...
  • Page 86 Chargement du Vous pouvez charger jusqu'à 50 feuilles de papier, 30 transparents, 30 feuilles d'étiquettes ou 9 enveloppes dans dispositif le dispositif d'alimentation multifonction. Ce dispositif d'alimentation permet également de charger des feuilles une par une multifonction manuellement. Reportez-vous au Guide de l'utilisateur pour de plus amples informations sur l'impression sur des transparents, enveloppes, étiquettes et bristol avec le dispositif d'alimentation multifonction.
  • Page 87 Chargez le support face vers le bas et faites glisser le guide-papier vers la droite jusqu’à ce qu’il touche le support. Si vous chargez du papier à en-tête préimprimé, orientez le haut de la page vers l’imprimante, face à imprimer vers le bas. Sélectionnez le type de papier correspondant au support utilisé.
  • Page 88 Chargement d'enveloppes Remarque : Ne chargez pas d'enveloppes dans les tiroirs. Vous devez utiliser le dispositif d'alimentation multifonction. Insérez les enveloppes dans le dispositif d'alimentation multifonction du côté droit de l'imprimante en prenant soin de placer le rabat vers le haut, à droite. Assurez-vous que l'enveloppe pénètre dans l'imprimante par le petit côté, comme indiqué.

  • Page 89: Etape 11 : Contrôle De L'installation

    Etape 11 : Contrôle de l'installation Ce chapitre a pour but de vous aider à vérifier si l'imprimante est bien installée et fonctionne correctement. Vous imprimerez la page des paramètres qui vous permettra d'identifier toutes les options installées. Cette page indique également si ces options fonctionnent correctement.
  • Page 90 Si l'option Economie d'énergie est activée (paramètrage usine), le message Economie d'énergie Prêt remplace le message après un certain temps. Prêt Ces deux messages signifient que l'imprimante est prête à recevoir des travaux d'impression. Reportez- vous au Guide de l'utilisateur pour de plus amples informations sur la modification du paramètre Sélectionner 3 Retour 4...
  • Page 91 Remarque : Avant d'imprimer Appuyez de nouveau sur le bouton Sélectionner la page des paramètres de pour imprimer la page des paramètres de menus. menus, vérifiez que la source de Le message s'affiche. Impression paramètres menus papier sélectionnée contient du L'imprimante retrouve le statut une fois la page Prêt...
  • Page 92 L'imprimante utilise le paramètre Type papier pour optimiser la qualité d'impression en fonction du support sélectionné. Par exemple, si vous choisissez le type de papier Transparent, l'unité de fusion atteint une température plus élevée et la vitesse d'impression est ralentie afin d'obtenir la meilleure transparence possible. Le paramètre Type papier contrôle également la capacité...
  • Page 93 Appuyez sur pour faire défiler les Menu> <Menu types de papier possibles pour le tiroir 1. TYPE PAPIER Lorsque le type de papier approprié apparaît sur la Type tiroir 1 deuxième ligne de l'écran, appuyez de nouveau pour enregistrer ce type de papier Sélectionner comme valeur par défaut pour le tiroir 1.
  • Page 94 Impression de la Si vous avez installé un adaptateur réseau et que vous souhaitiez obtenir des informations détaillées sur l'option page de et les protocoles actifs, suivez les instructions ci-dessous configuration afin d'imprimer la page de configuration de l'adaptateur : d'un adaptateur Remarque : Vous aurez...
  • Page 95 Appuyez sur le bouton Sélectionner CONFIG RESEAU 1 Appuyez sur jusqu'à ce que Menu> <Menu s'affiche sur la deuxième ligne de Impression Impression l'écran. 1 Menu 2 Sélectionner 3 Retour 4 Stop 6 Reprise 5 Appuyez sur le bouton Sélectionner Impression s'affiche sur la deuxième Impr.
  • Page 96 Impression de la page de configuration d'un adaptateur...
  • Page 97 Vous pouvez également vous procurer les mises à jour des pilotes, ainsi qu'une description détaillée des applications et des pilotes Lexmark pris en charge, sur le site Web de Lexmark. Reportez-vous au Guide de l'utilisateur pour savoir comment obtenir les pilotes mis à jour.
  • Page 98 Sélectionnez l'icône appropriée pour : mieux l'imprimante, nous vous – installer les pilotes d'imprimante, conseillons d'installer les pilotes – installer l'utilitaire d'imprimantes MarkVision, d'imprimante Lexmark – installer la prise en charge du réseau, personnalisés correspondant à – installer les polices d'écran, votre environnement –...
  • Page 99 Félicitations ! Vous avez réussi l'installation de votre Imprimante laser couleur Optra C710 pour une utilisation individuelle. Si vous souhaitez la configurer pour l'utilisation en réseau, passez à l'Etape 13 : « Configuration de l'imprimante réseau » page 97. Reportez-vous au Guide de l'utilisateur pour des informations détaillées sur toutes les caractéristiques...
  • Page 100 Félicitations !
  • Page 101 Etape 13 : Configuration de l'imprimante réseau Configuration de Si vous avez acheté une imprimante Optra C710N ou si l'imprimante en vous avez installé une option réseau, les instructions suivantes vous permettront de configurer votre réseau imprimante sur un réseau. Si vous avez installé...
  • Page 102 Il se peut que vous ayez à votre disposition plusieurs versions du CD Pilotes, MarkVision et utilitaires, car il est livré avec tous les produits Lexmark. Nous vous conseillons de toujours utiliser la version la plus récente. Dépannage Pour des informations sur le dépannage, consultez le CD Pilotes, MarkVision et utilitaires.
  • Page 103 : le panneau de commandes de l'imprimante, ARP statique et telnet, RARP et telnet, BOOTP, MarkVision ou encore d'autres utilitaires Lexmark. Vous trouverez ci-dessous des instructions pour trois de ces méthodes. Panneau de commandes de l'imprimante Utilisez le panneau de commandes pour définir de manière simple une adresse IP, un masque de réseau et la...
  • Page 104 Lorsque l'adresse IP est définie, appuyez sur jusqu'à ce que le mot Sélectionner ENREGISTRE fasse une brève apparition. Imprimez une nouvelle page de configuration du réseau pour vérifier que vous avez bien défini les paramètres souhaités. ARP static et telnet Cette méthode est disponible à...
  • Page 105 Utilitaire de configuration TCP/IP du serveur d'impression Vous pouvez initialiser l'adresse IP à l'aide de cet utilitaire simple si votre poste de travail fonctionne sous Windows 95, Windows 98 or Windows NT et se trouve sur le même sous-réseau que l'imprimante. Vous devez connaître l'adresse physique du serveur d'impression pour faire appel à...
  • Page 106 Configuration de l'impression Il existe de nombreuses méthodes pour envoyer un travail à l'impression, parmi lesquelles FTP, TFTP, LPR/LPD, point-à-point (LexIP) et diverses autres méthodes à base de files d'attente. Vous trouverez ci-dessous des instructions pour deux de ces méthodes. Remarque : Impression vers une file d'attente sur un serveur Si vous utilisez...
  • Page 107 Impression point-à-point (LexIP) Il est possible d'imprimer directement vers une imprimante Lexmark à partir de tout poste de travail Windows 95, Windows 98 ou Windows NT, quel que soit son emplacement sur le réseau IP. Aucun serveur n'est requis.
  • Page 108 Windows NT : Fichiers, Propriétés, Ports, Ajout d'un port. Cliquez sur Autre, Moniteur d'imprimante réseau Lexmark, puis sur OK. La liste des serveurs disponibles s'affiche. Si votre serveur d'impression ne figure pas dans cette liste, cliquez sur Ajouter un adaptateur puis suivez les instructions à...
  • Page 109 La passerelle, ainsi que tous les fichiers de support et procédures d'installation sont disponibles sur le site web de Lexmark (www.lexmark.com). Non-NDPS (basé sur file d'attente) La manière la plus simple de configurer le serveur d'impression pour les travaux NetWare dans un environnement non-NDPS est d'utiliser MarkVision.
  • Page 110 Remarque : Le nom de login Cliquez deux fois sur l'imprimante réseau. par défaut est composé des Configurez le serveur d'impression MarkNet de la caractères !LEX auxquels manière suivante : s'ajoute l'adresse UAA du Définissez un nom de login NetWare unique. Il serveur d'impression MarkNet (par exemple s'agit du nom utilisé...
  • Page 111 AppleTalk Le serveur d'impression MarkNet fonctionne Remarque : MarkVision pour automatiquement avec les réseaux AppleTalk. Il suffit de Macintosh se trouve sur le CD brancher le cordon d'alimentation et les câbles réseau et contenant les pilotes, tout est prêt. Cependant, si vous souhaitez utiliser une MarkVision et les utilitaires.
  • Page 112 Dépannage Les mises à jour des microcodes de tous les serveurs Remarque : Pour obtenir des d'impression Lexmark sont disponibles gratuitement sur informations détaillées sur le le site web www.lexmark.com. dépannage, consultez le CD contenant les pilotes, MarkVision et les utilitaires.
  • Page 113 Vérifiez que vous avez créé et chargé un gestionnaire NDPS. Lisez la documentation en ligne relative à la prise en charge NDPS par Lexmark. Vous trouverez ces informations dans le fichier Lisez-moi ou dans le livre blanc technique du logiciel que vous avez téléchargé...
  • Page 114 à cette application. Envoyez un travail dans la file d'attente à l'aide d'un utilitaire Novell, tel que PCONSOLE. Si le problème persiste, contactez Lexmark au 1-800-LEXMARK (1-800-539-6275) ou sur le World Wide Web à l'adresse http://www.lexmark.com. Windows NT Vérifiez que la communication entre le serveur...
  • Page 115 à MarkNet. niveau. • Si elle apparaît mais que vous n'arrivez toujours pas à imprimer, supprimez le port réseau Lexmark de l'objet imprimante, puis ajoutez-le de nouveau. Réinitialisez le serveur d'impression, ainsi que l'imprimante.
  • Page 116 Lorsque vous installez MarkVision pour Macintosh, ces documents sont enregistrés automatiquement dans un dossier sur le bureau. Si les problèmes persistent, contactez Lexmark au 1-800-LEXMARK (1-800-539-6275) ou sur le World Wide Web à l'adresse http://www.lexmark.com. Autres Pour obtenir des informations sur le dépannage dans...

  • Page 117: Index

    Index adaptateur de réseau externe 71 bac d'alimentation optionnel adaptateur fax modem 26 mise en place 35 adaptateur infrarouge 76 branchement des câbles 71 adaptateur MarkNet Pro 71 adaptateur MarkNet S 26, 71 adaptateur MarkNet XLe 71 adaptateur port parallèle 26 installation 26 câbles adaptateur réseau...
  • Page 118 consignes 1 impression, installation des cartouches 63 consignes de prudence 2 imprimante contrôle de l'installation de l'imprimante 85 déballage 5 conventions utilisées dans ce manuel 2 exigences d'espace 36 courroie de transfert 53 mise en place 51 pilotes 93 poids (hors fournitures) 7, 51 Voir adaptateur réseau installation déballage de l'imprimante 5...
  • Page 119 MarkVision 93 réception de fax 73 mémoire réseau, connexion 71 installation 12, 16 retrait d'une barrette mémoire flash 22 retrait 16 retrait du carter arrière et du panneau de protection mémoire flash EMI 9 barrette 17 rouleau anti-adhérent 57 présentation 17 retrait 22 Sécurité...
