2.3

Montage

Avant de procéder à l'assemblage de l'appareil, observez bien attentivement les étapes de montage
représentées et effectuez-les dans l'ordre indiqué.
REMARQUE
L
Vissez d'abord toutes les pièces sans les serrer et vérifiez qu'elles sont correctement ajustées.
Vous y serez invité, serrez les vis à l'aide de l'outil correspondant.

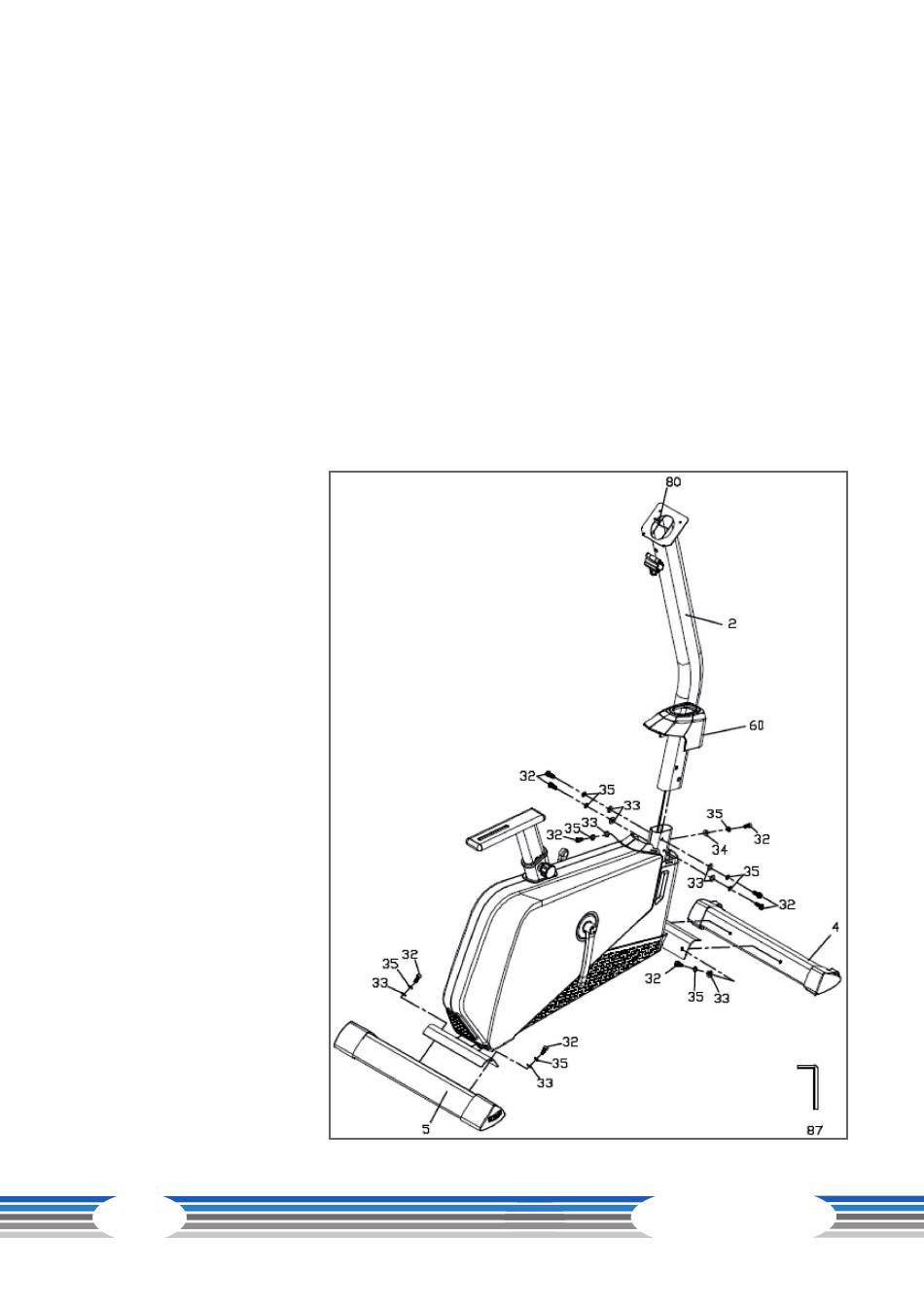

Étape 1: Montage du mât de console et des pieds avant et arrière
1. Faites coulisser le revêtement du mât de console (60) sur le mât de console (2). Veillez à ce que le
revêtement soit orienté dans le bon sens ; voir figure. Poussez le câblage (80) du bas vers le haut
à travers le mât de console. Lors du montage du mât de console sur le cadre, veillez à ce que le
câblage ne soit pas coincé ou endommagé.
2. Fixez le mât de console sur le cadre à l'aide de 5 vis (5/16" x 3/4") (32), 4 rondelles entretoises
(5/16) (33), 5 anneaux élastiques (5/16) (35) et une rondelle élastique (5/16) (34). Encliquetez
le revêtement du mât de
console (60) sur le cadre.
3. Fixez le pied avant (4) et
le pied arrière (5) à l'aide
de 4 vis (5/16" x 3/4")
(32), 4 anneaux élastiques
(5/16) (35) et 4 rondelles
entretoises (5/16) (33).
Outil nécessaire : clé six pans
de 6 mm (87).
14
BX40
