Affûtage Et Équilibrage Des Couteaux - Husqvarna Rider Pro 15 Manuel D'atelier

6

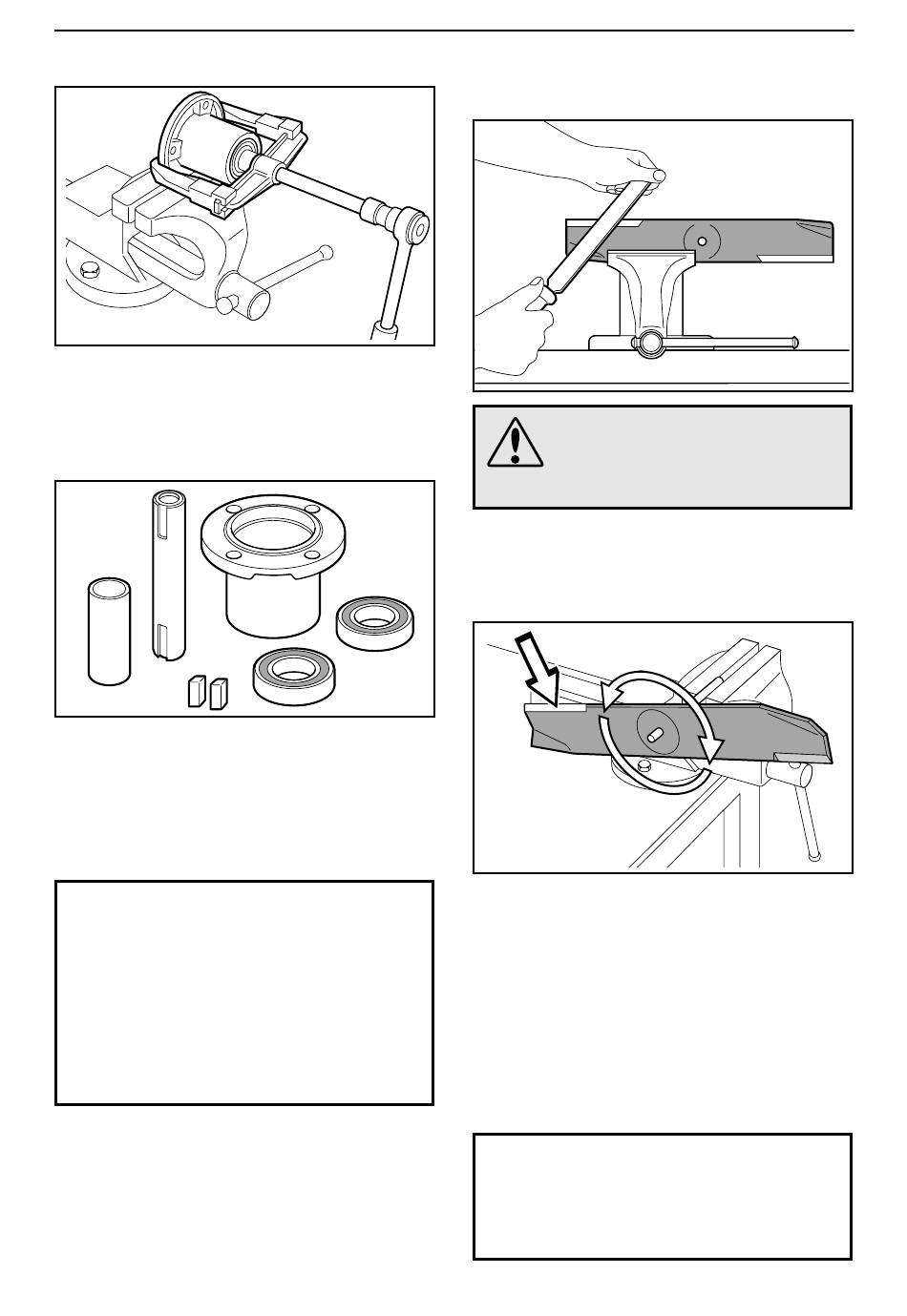

• Retirer l'arbre à l'aide d'un extracteur.
• Faire sortir les roulements et retirer l'entretoise.
7
L'ensemble peut être acheté comme un jeu complet
comprenant carter d'arbre, arbre, entretoise et
roulement. Le jeu pour le Rider ProFlex ne
comprend pas d'arbre.
Le montage s'effectue dans l'ordre inverse du
démontage.
INFORMATION IMPORTANTE
Lors du serrage des vis des arbres des
couteaux, commencer par le côté trans-
mission avant de serrer les vis des
couteaux.
Remplacer la rondelle de friction se trou-
vant entre le couteau et l'écrou chaque
fois que les couteaux d'un groupe BioClip
sont démontés.
Vérifier que l'arbre est bien réinstallé dans sa
position initiale. Sinon, les clavettes ne s'adaptent
pas dans les rainures de clavetage.
Le couple de serrage des paliers des couteaux est
de 20-25 Nm.
Affûtage et équilibrage des couteaux
1
AVERTISSEMENT!
Toujours porter des gants de
protection lors de travail avec les
couteaux.
• Retirer les couteaux comme indiqué au chapitre
précédent.
• Placer le couteau dans un étau et l'affûter.
2
L'équilibrage du couteau s'effectue de la manière
suivante:
• Placer un mandrin perpendiculairement dans
l'étau comme montré sur la figure.
• Placer le trou au centre du couteau sur le
mandrin et contrôler que le couteau est bien
équilibré. La figure montre un couteau qui a
besoin d'être affûté pour que l'équilibre correct
soit obtenu (au niveau de la flèche).
• Le montage s'effectue dans l'ordre inverse du
démontage.
INFORMATION IMPORTANTE
Remplacer la rondelle de friction se trou-
vant entre le couteau et l'écrou chaque
fois que les couteaux d'un groupe BioClip
sont démontés.
Réparations
57
Français –
