Boîtier de commande électrique
DB
DH
DG
DD
DC

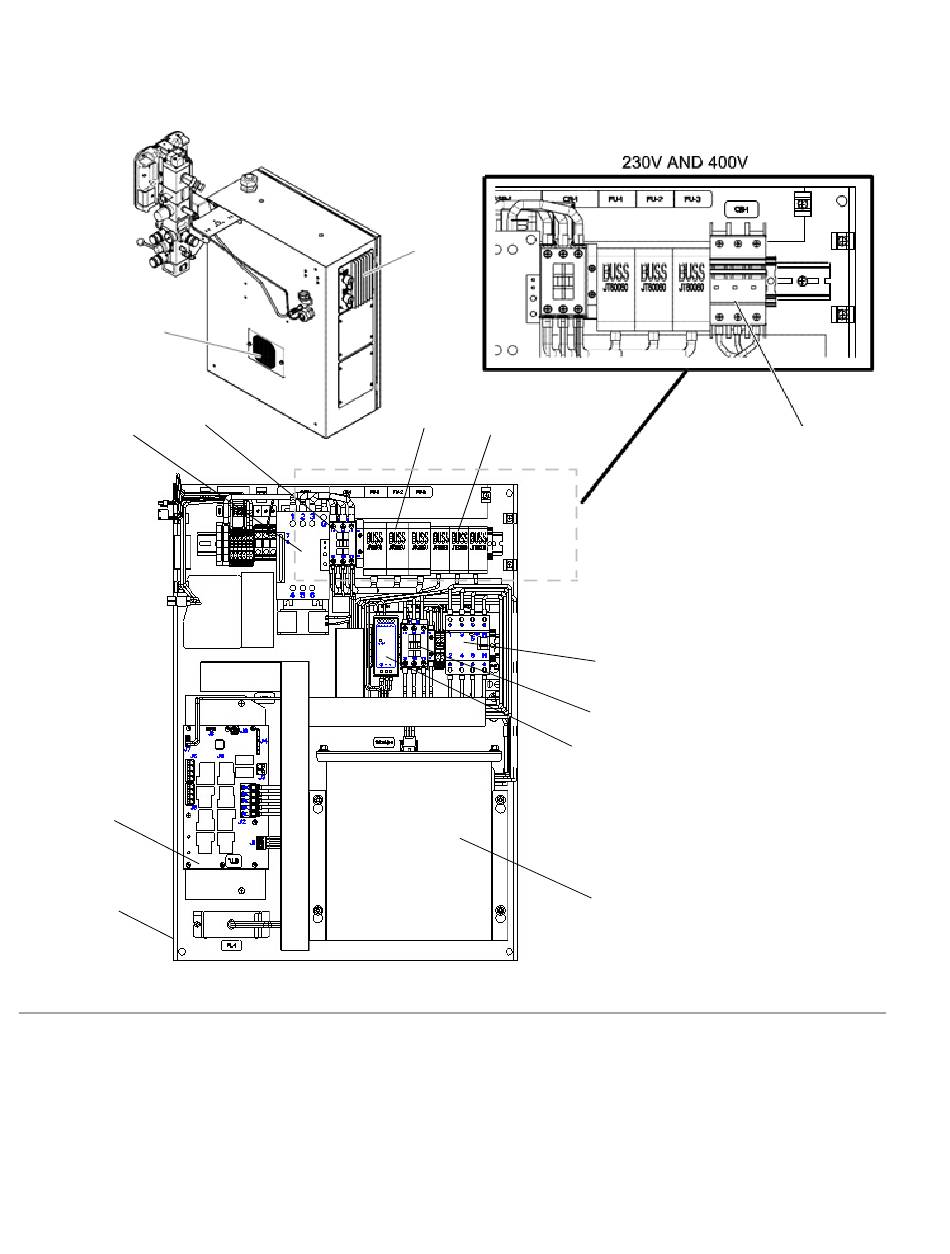

F . 3 : Boîtier électrique
IG
Légende :
DA Module de régulation de la température basse tension
multizone (MZLP)
DB Grille de ventilation
DC Panneau de commande électrique
DD Panneau de câblage automatique (Automatic Wiring
Board – AWB)
DE Alimentation électrique (24 V)
DF Dispositif différentiel à courant résiduel (Residual Current
Device – GFI), 63 A
3A3338T
Panneau arrière avec transformateur
DA
DJ
DL
DE
DG SSR de cylindre (65 A)
DH Cylindre Contractor
DJ Fusible de cylindre
DK Disjoncteur du transformateur
DL Fusible du transformateur
DM Transformateur
DN Contacteur du système
Identification des composants
DF
DN
DM
DK
