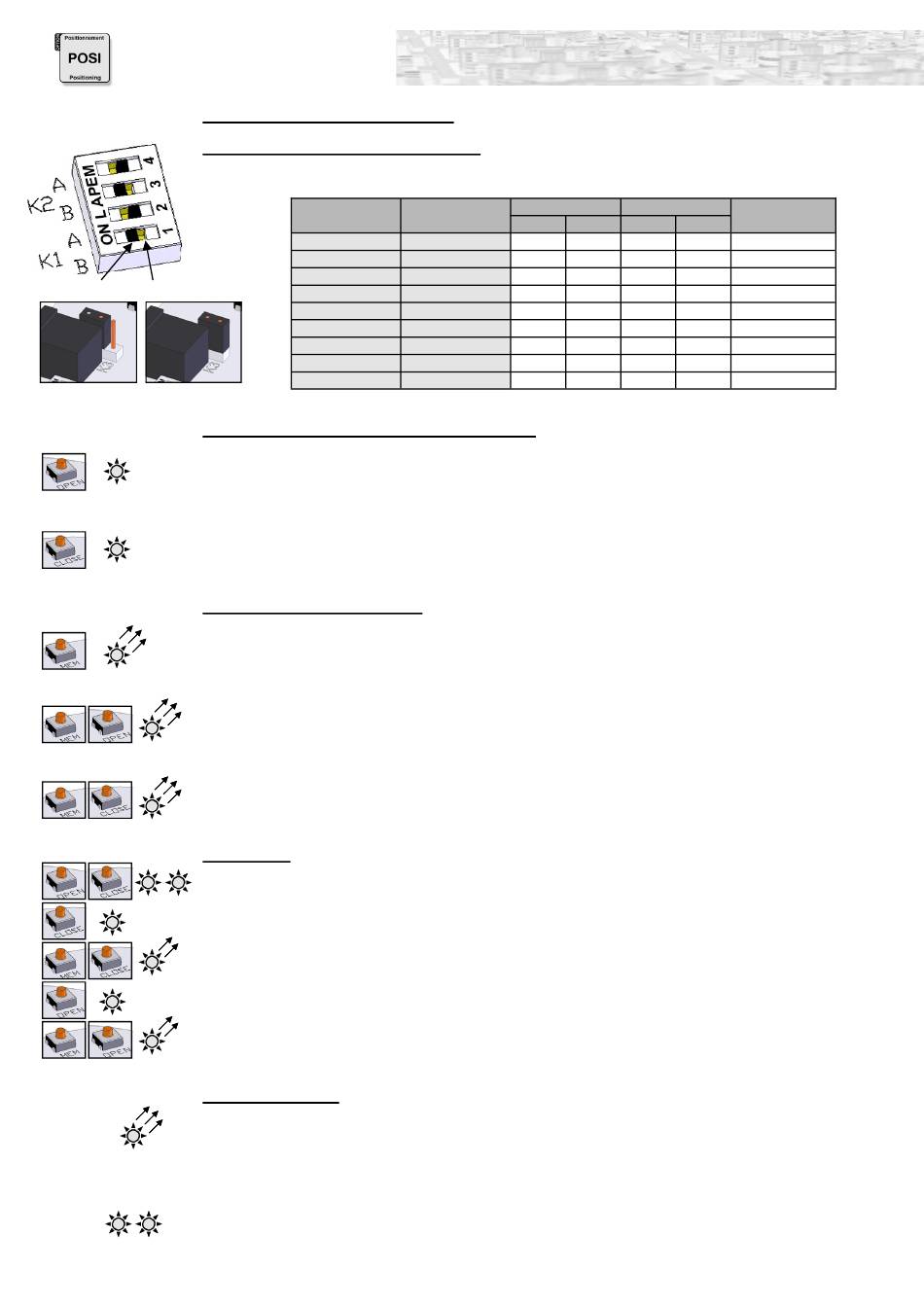

PARAMETRISIERUNGSSCHRITTE
1 Position der Steckbrücke K1, K2 und K3
- Steckbrücken Positionierung (Vor jeder Änderung, die Karte spannungsfrei machen) :
ON OFF
K3 OFF K3 ON
2 Festlegung der Drehrichtung des Absperrventils
2.1 Normale Drehrichtung (Voreingestellt)
- Auf OPEN drücken und die Karte einschalten, dabei den Knopf gedrückt halten.
G G
- Die GRÜNE LED leuchtet auf. Den Knopf OPEN loslassen.
- Die Karte spannungsfrei machen.
2.2 Umgekehrte Drehrichtung
- Auf CLOSE drücken und die Karte einschalten, dabei den Knopf gedrückt halten.
R R
- Die ROTE LED leuchtet auf. Den Knopf CLOSE loslassen.
- Die Karte spannungsfrei machen.
3 Einstellung des Eingang Signal
3.1 Eingang Signal bei Spannung 0-10V
- auf MEM drücken und die Karte einschalten, dabei den Knopf gedrückt halten.
R R
- die rote LED leuchtet dreimal auf. Den Knopf loslassen.
- Die Karte spannungsfrei schalten.
3.2 Eingang Signal bei Strom 0-20mA
- auf MEM und OPEN drücken und die Karte einschalten, dabei die Knöpfe gedrückt halten.
R R
- die rote LED leuchtet dreimal auf. Die Knöpfe loslassen.
- Die spannungsfrei schalten.
3.3 Eingang Signal bei Strom 4-20mA (Ab Werk voreingestellt)
- auf MEM und CLOSE drücken und die Karte einschalten, dabei die Knöpfe gedrückt halten.
- die rote LED leuchtet dreimal auf. Die Knöpfe loslassen.
R R
- Die spannungsfrei schalten.
4 Lernmodus
- auf OPEN und CLOSE drücken und die Karte einschalten, dabei die Knöpfe gedrückt halten.
G G R R
- Die beiden LEDs leuchten auf. Die Knöpfe loslassen, die beiden LEDs erlöschen. Der Lernmodus ist
gewählt.
R R
- auf CLOSE drücken, um das Absperrventil in die geschlossene Position zu bringen. Die rote LED leuch-
tet auf.
R R
- Die geschlossene Position durch MEM + CLOSE speichern, die rote LED leuchtet 2 zur Bestätigung
auf.
G G
- auf OPEN drücken, um das Absperrventil in die geöffnete Position zu bringen. Die grüne LED leuchtet auf.
- Die geöffnete Position durch MEM + OPEN speichern, die grüne LED leuchtet 2 zur Bestätigung auf.
G G
- Die Positionen sind gespeichert, die Karte spannungsfrei machen.
NORMALBETRIEB
- Die Karte einschalten. Die grüne LED leuchtet dreimal auf, um anzuzeigen, dass der Startvorgang kor-
G G
rekt ausgeführt wird
- Im Normalbetrieb leuchtet die grüne LED auf, wenn der Antrieb das Absperrventil öffnet, und die rote LED,
wenn der Antrieb das Absperrventil schliesst.
- Wenn keine der beiden LEDs aufleuchtet, wird der Antrieb nicht angesteuert.
- Im zu hoch Drehmoment Fall, leuchten die beiden LEDs an und stoppt der Antrieb. Um der Antrieb wie-
G G R R
der zu starten, muss man den Drehrichtung auswechseln oder die Spannung Auf/Zu Umschalten.
DSBA3401 - Révision 03/04/2012
POSI -
Signalgeber Rückmeldung Steckbrücke K1 Steckbrücke K2 Steckbrücke
0-10V 0-10V
0-10V 0-20mA
0-10V 4-20mA
0-20mA 0-10V
0-20mA 0-20mA
0-20mA 4-20mA
4-20mA 0-10v
4-20mA 0-20mA
4-20mA 4-20mA
.
VALPES
VALVE CONTROL SYSTEM
PARAMETRISIERUNGSSCHRITTE
A B A B
ON OFF ON OFF
ON OFF OFF ON
ON OFF OFF ON
OFF ON ON OFF
OFF ON OFF ON
OFF ON OFF ON
OFF ON ON OFF
OFF ON OFF ON
OFF ON OFF ON
K3
OFF
OFF
ON
OFF
OFF
ON
OFF
OFF
ON
