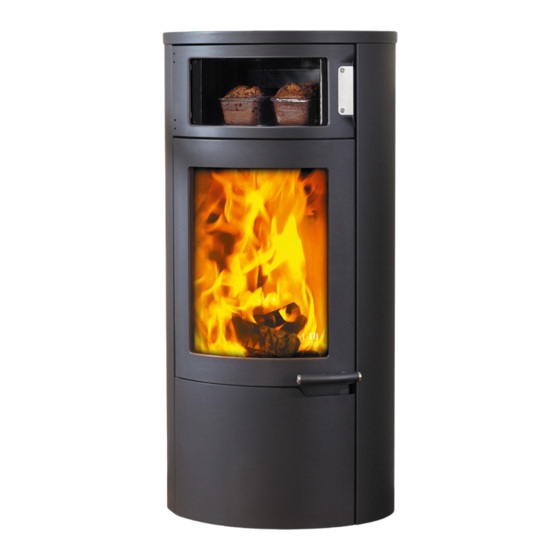

Manuels Connexes pour Austroflamm UNO BACK
Sommaire des Matières pour Austroflamm UNO BACK
- Page 1 Benutzerhandbuch / manual / manuale / manuel Benutzerhandbuch / user instructions/ Istruzioni per l’uso / manuel d’instructions UNO BACK...
-
Page 2: Table Des Matières
Fig. 1 Fig. 2 deutsch english italiano français AUF – ZU open – closed aperto – chiuso ouvert - fermé Sekundärluftschieber secondary air supply regolazione aria secondaria coulisseau d’entrée d’air second. Primärluftschieber primary air supply regolazione aria primaria coulisseau d’entrée d’air primaire deutsch english italiano... -
Page 3: Wichtige Informationen 1 2. Important Information
Abstand vom Heizgerät aufgestellt • Lesen Sie vor der Inbetriebnahme des Ofens das werden – Brandgefahr. gesamte Handbuch gründlich durch und beachten Sie • Der Kaminofen Uno Back ist keine Dauerbrand- die Warnhinweise. Feuerstelle. • Für den Transport Ihres Heizgerätes dürfen nur •... - Page 4 Uno Back deutsch Bodentragfähigkeit zusätzliche Frischluftzufuhr gesorgt werden. Bitte befragen Sie Ihren Fachhändler. Prüfen Sie vor dem Aufstellen, ob die Tragfähigkeit der Unterkonstruktion dem Gewicht Ihres Kaminofens Rauchrohranschluß standhält Für Anschluss Rauchrohre Verbrennungsluft Schornstein gibt es zu Ihrer eigenen Sicherheit strenge Richtlinien.
- Page 5 Uno Back Heizen in der Übergangszeit In der Übergangszeit, d.h. bei höheren Außentem- peraturen, kann es bei plötzlichem Temperaturan- stieg zu Störungen des Schornsteinzuges kommen, so dass die Heizgase nicht vollständig abgezogen werden. Die Feuerstätte ist dann mit geringeren Brennstoffmengen befüllen...
- Page 6 überprüft werden. 5. Raumluftunabhängiger Betrieb Das Modell Uno Back kann auch als raumluftunabhängiger Kaminofen betrieben werden. Wird die Verbrennungsluft mittels dichter Leitung mit Absperrvorrichtung vom Freien direkt der Feuerstätte zugeführt, so darf der Ofen auch in Nutzungseinheiten mit mechanischen Be- oder Entlüftungen betrieben werden.
- Page 7 Laundry hung up to dry must be kept at a safe distance from the stove because of the danger of fire. General safety instructions for • The woodstove Uno Back is not suitable for long the operation of your stove term heating. •...
-
Page 8: Correct Operation
Uno Back english Floor load capacity combustion air if necessary. For details please consult your specialist retailer Make sure that the load capacity of the supporting construction is sufficient to carry the weight of the Stove pipe connection , before the heating unit is installed. -
Page 9: The Most Important
712064 Riddling grate 716122 Other parts Description Nr.drawing Part number Uno Back door 717901 Door handle 717900 Uno Back door glass 717862 Baking compartment 719098 Baking compartment handle 719092-18 Baking compartment glass 719083 Glass cleaner ½ litre 640070 Stove lacquer... -
Page 10: Special Features
Operation with external air supply Uno Back can be operated with an external air connection. If the combustion air is being supplied directly to the furnace by an air-tight pipe including closing mechanism from the outside, then the stove may be used in residential property with mechanical ventilation. -
Page 11: Dati Tecnici
Uno Back 1. DATI TECNICI Questa stufa-caminetto (Kaminofen del tipo Bauart 1) Volume riscaldabile (dipende dalle 82 – 210 è adatta per essere collegata ad una canna fumaria condizioni di isolamento ) m³ già utilizzata per altre stufe o fonti di calore che... -
Page 12: Per Un Uso Corretto Della
Uno Back italiano Portata del pavimento Collegamento del tubo di uscita Prima di installare la stufa, accertatevi che la struttura fumi sottostante al punto in cui volete sistemarla sia in Per garantire la vostra sicurezza, il collegamento dei grado di sopportarne il peso tubi di uscita fumi alla canna fumaria è... -
Page 13: Prospetto Dei Ricambi
717916 Griglia 712064 Griglia di fondo 716122 Altre parti Denominazione N. su dis. N. art. Porta 717901 Maniglie 717900 Uno Back vetroceramico antina 717862 piano forno 719098 maniglia forno 719092-18 vetro forno 719083 Detergente vetroceramico 0,5 l 640070 Vernice 650002... -
Page 14: Speciali Caratteristiche
5. SPECIALI CARATTERISTICHE Uno Back Funzionamento con presa d'aria esterna Il modello Uno Back è dotato anche di una presa d'aria esterna . E' possibile installare la stufa caminetto in ambienti nei quali viene utilizzato un sistema di aereazione meccanico se l'alimentazione con aria comburente avviene dall'esterno tramite un condotto ermetico dotato di valvola registro aria. - Page 15 • Le transport de l’appareil doit toujours être où il se trouve ni dans une pièce adjacente effectué au moyen d’un appareillage de Le poêle Uno Back est un chauffage • capacité suffisante. d'appoint. •...
- Page 16 Uno Back français Capacité portante du sol Raccordement au conduit de Avant d’installer l’appareil, vérifiez si le sol pourra cheminée en supporter le poids. Pour votre sécurité, des consignes strictes doivent être respectées pour le raccordement des tuyaux Air de combustion au conduit.
- Page 17 Uno Back Chauffer à la mi-saison A la mi-saison, c’est-à-dire quand les températures extérieures sont plus élevées, il arrive que le tirage du conduit de cheminée soit mauvais à cause de l’élévation soudaine des températures : les gaz ne sont pas complètement tirés vers le haut.
- Page 18 5. PARTICULARITES DU UNO BACK Utilisation indépendante de l’air ambiant Le modèle Uno Back peut également être utilisé en tant que poêle fonctionnant à l’air indépendant de la piéce. Dans le cas où l’air de combustion et ammené directement de l’extérieur vers la chambre de combustion moyennant une prise d’air extérieur étanche munie d’un système de verouillage, le poêle peut être utilisé...
- Page 19 --------------------------------------------------------------------------------------------------------------------------------------- Im Garantiefall herausschneiden und Ihrem AUSTROFLAMM-Fachhändler vorlegen! In the event of claims to the guarantee, separate here and present this proof of purchase to your certified AUSTROFLAMM dealer. GARANTIE / GUARANTEE / GARANZIA / GARANTIE Kaufdatum / date of purchase / data d’acquisto / date Händlerstempel / Dealer’s Stamp / Timbro concessionario /...
-
Page 20: Garanzia
------------------------------------------------------------------------------------------------------------------------------------- In caso di richiesta di garanzia, ritagliare la cartolina e presentarla al rivenditore AUSTROFLAMM! Découpez selon les pointillés et présentez ce coupon à votre revendeur AUSTROFLAMM. GARANTIE / GUARANTEE / GARANZIA / GARANTIE Kunde / Customer / cliente / client...
