Capteur De Mesure En Zone 1 Et Convertisseur De Mesure En Zone 2 Ou À L'extérieur De L'at- Mosphère Explosible - JUMO flowTRANS MAG H01 compact Notice De Mise En Service

4 Données Ex - fonctionnement en zones 1, 21, 22
4.1.2 Capteur de mesure en zone 1 et convertisseur de mesure en zone 2 ou à l'exté-
rieur de l'atmosphère explosible
Modèles 406012/2-1 avec 406018/2-1 ou avec 406018/2-0, 406013/2-1 avec 406018/2-1 ou avec 406018/2-0
Protocole HART, PROFIBUS-PA, FOUNDATION Fieldbus
Zone Ex 1

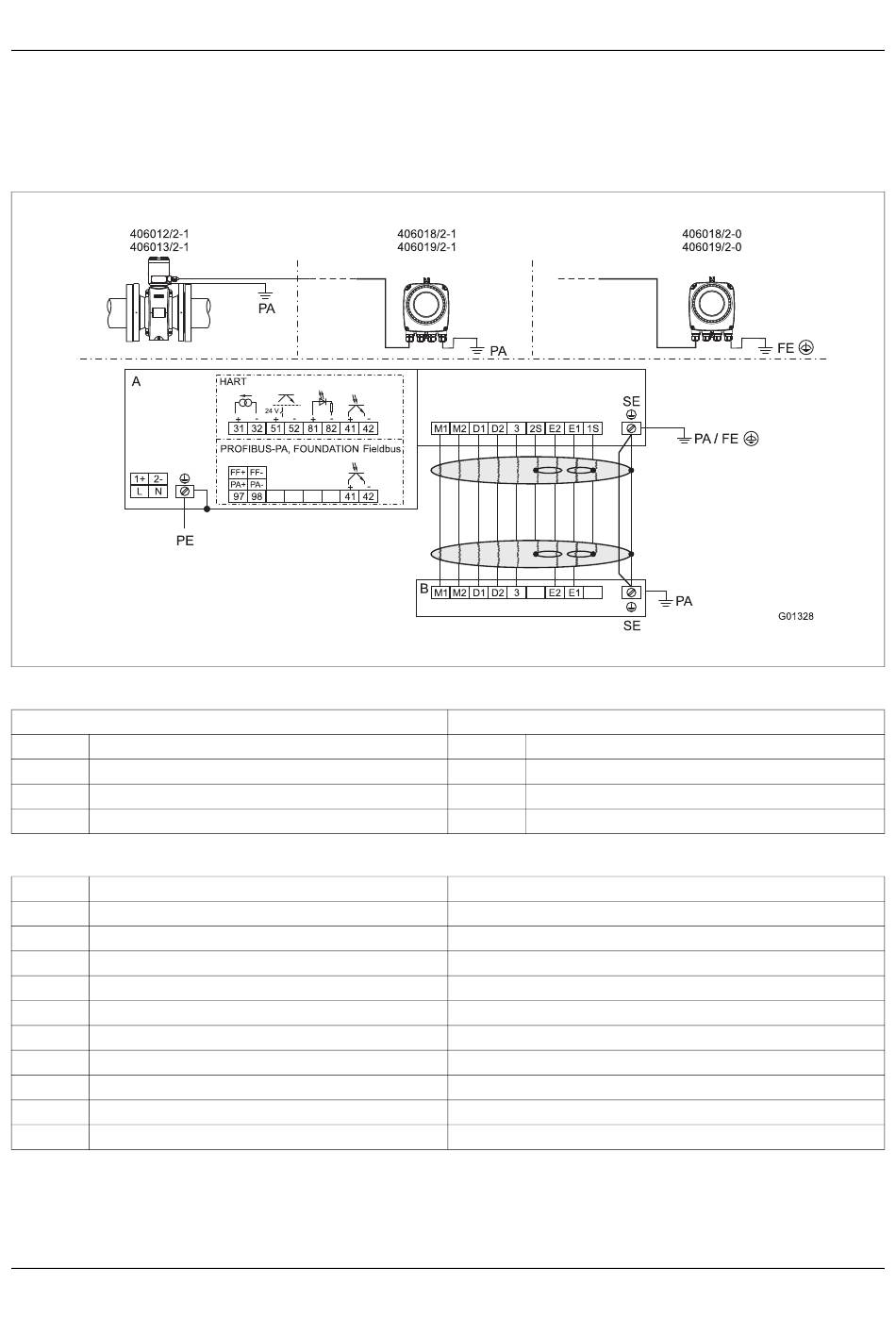

A = convertisseur de mesure, B = capteur de mesure
Alimentation
Tension alternative (AC)
Borne Fonction
L Phase
N Conducteur neutre
PE Conducteur de protection (PE)
Raccordement du câble de signal (uniquement pour forme déportée)
Borne Fonction
M1 Bobine d'électro-aimant
M2 Bobine d'électro-aimant
D1 Câble des données
D2 Câble des données
SE Blindage
E1 Câble de signal
1S Blindage de E1
E2 Câble de signal
2S Blindage de E2
3 Potentiel de la mesure
Zone Ex 2
Tension continue (DC)
Borne Fonction
1+ +
2- -
PE Conducteur de protection (PE)
Couleur du conducteur
Brun
Rouge
Orange
Jaune
-
Violet
-
Bleu
-
Vert
