Spectra Series™ Switchboards / Tableaux de contrôle Spectra Series™
Chapter 3 – Splicing the Switchboard Sections / Chapitre 3 – Jonction des sections du tableau de contrôle
Individually mounted
main/feeder, utility, or
incoming lug section
Sections de principal/
dérivation, de service ou
venant de cosse montées
individuellement
Neutral Bus
Barre omnibus
de neutre
Neutral Bus Splice
Jonction de barre
omnibus de neutre
Neutral Bus
Barre omnibus
de neutre

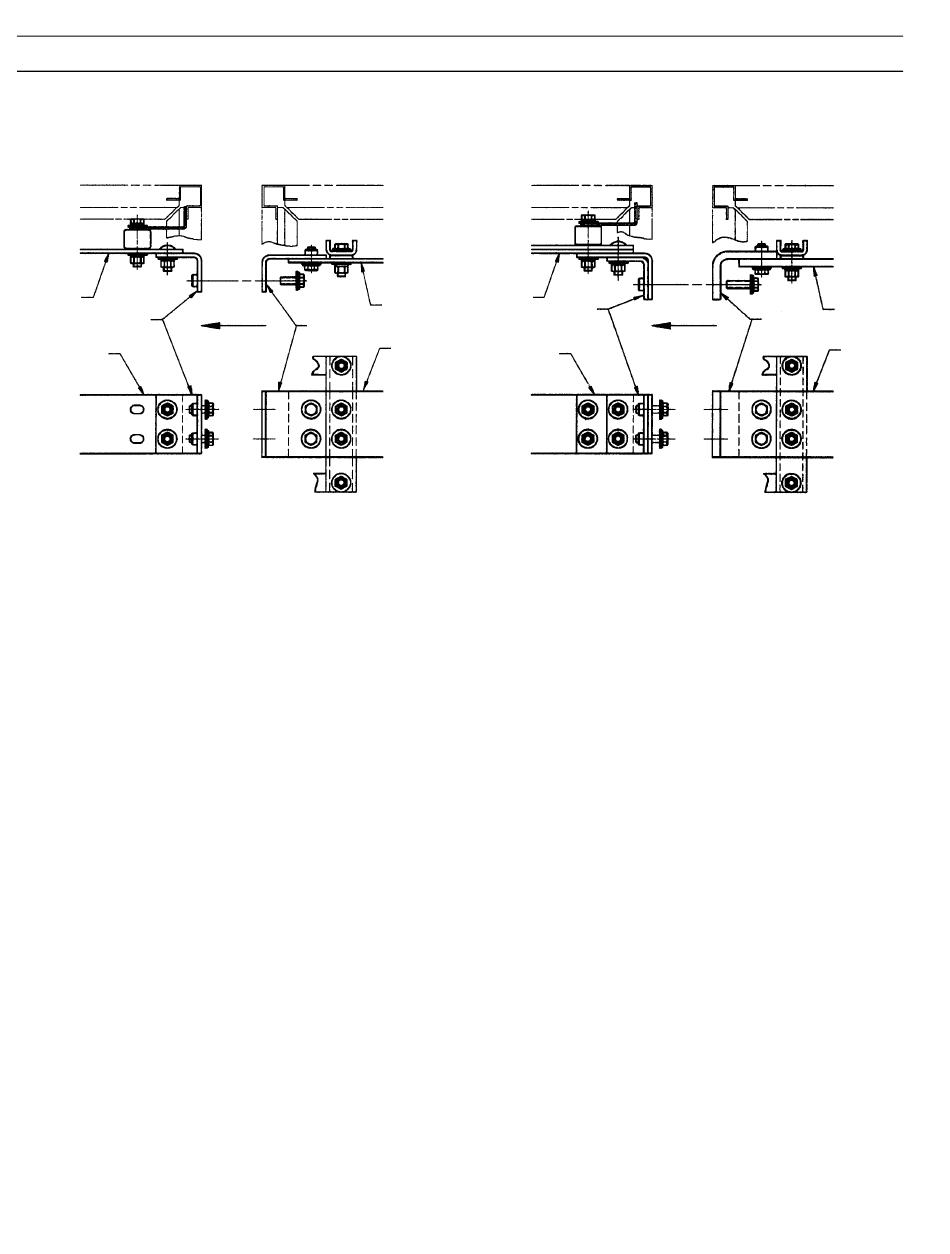

Figure 46. Splicing diagram for individually mounted main/feeder,
utility, or incoming lug pull sections to group-mounted distribution
sections with 800–1200 A aluminum or copper neutral bus.
Figure 46. Diagramme de jonction pour des sections montées
individuellement de principal/dérivation, de service ou provenant de
cosses d'entrée, connectées à des sections de distribution montées
en groupe avec barres omnibus de neutre en aluminium ou cuivre de
Group-mounted
distribution section
Section de distribution
montée en groupe
Barre omnibus
Neutral Bus Splice
Jonction de barre
omnibus de neutre
800-1200 A.
Individually mounted
main/feeder, utility, or
incoming lug section
Sections de principal/
dérivation, de service ou
venant de cosse montées
individuellement
Neutral Bus
Neutral Bus
Barre omnibus
de neutre
de neutre
Neutral Bus Splice
Jonction de barre
omnibus de neutre
Neutral Bus
Neutral Bus
Barre omnibus
Barre omnibus
de neutre
de neutre
Figure 47. Splicing diagram for individually mounted main/feeder,
utility, or incoming lug pull sections to group-mounted distribution
sections with 1600–2000 A aluminum or copper neutral bus.
Figure 47. Diagramme de jonction pour des sections montées
individuellement de principal/dérivation, de service ou provenant de
cosses d'entrée, connectées à des sections de distribution montées
en groupe avec barres omnibus de neutre en aluminium ou cuivre de
30
Group-mounted
distribution section
Section de distribution
montée en groupe
Neutral Bus Splice
Jonction de barre
omnibus de neutre
1600-2000 A.
Neutral Bus
Barre omnibus
de neutre
Neutral Bus
Barre omnibus
de neutre
