GE Spectra Serie Instructions D'installation

g
AVERTISSEMENT: Danger de choc électrique
ou de blessure. Mettre le courant en amont du
panneau de contrôle ou du tableau de contrôle
à Off avant de travailler à l'intérieur de
l'équipement ou d'en retirer toute composante.
L'équipement ne doit être installé et entretenu
que par du personnel correctement formé et
qualifié.
Généralités
Ces instructions s'appliquent aux cadres de disjoncteurs
suivants : TEY, THQB, et THHQB.
Installation
1. Sélectionner les supports de couvercle de disjoncteur
et les couvercles de disjoncteur. La Table 1 liste les
numéros de catalogue des supports de couvercle
appropriés pour des tableaux de contrôle et panneaux
de distribution de dimensions variées. La Table 2 liste
les couvercles de disjoncteurs pour des types variés de
disjoncteurs.
Largeur du tableau de contrôle ou du panneau de
Hauteur du 27, 31" Panneau
couvercle
35" Tableau
1
4 / " (3X) 208C1850P4
8
Table 1. Numéros de catalogues pour supports de couvercles de
disjoncteurs pour des panneaux de distribution et tableaux de
contrôle de dimensions variées.
Largeur du tableau de contrôle ou du panneau de
Hauteur du
27, 31" Panneau
couvercle
35" Tableau
THQB, THHQB – Montage à dérivation double
1
5 / " (4X) 208C4262G10
2
TEY – Montage à dérivation double
1
5 / " (4X) 208C4262G13
2
Table 2. Numéros de catalogue de couvercles de disjoncteur pour
des panneaux de distribution et des tableaux de contrôle de largeurs
2. Installer les supports de couvercle de disjoncteur.
Fixer les supports de couvercle de disjoncteur choisis à
l'étape 1 au module de disjoncteur ou aux plaques de
montage du disjoncteur, selon les instructions de
montage du disjoncteur.
3. Installer les disjoncteurs selon les instructions fournies
avec les disjoncteurs.
Panneaux de distribution Spectra Series™
Plaque pour couvercle de disjoncteur
distribution
36, 40" Panneau 44" Panneau
40" Tableau 45" Tableau
208C1850P3 208C1850P3
distribution
36, 40" Panneau 44" Panneau
40" Tableau 45" Tableau
208C4262G11 208C4262G12
208C4262G14 208C4262G15
variées.
DEH044 Instructions d'Installation
4. Installer les obturateurs à n'importe lequel des trous
de la plaque d'obturation sur laquelle il n'y a pas de
disjoncteur monté à l'arrière. Utiliser l'obturateur de
plastique
Installer l'obturateur à partir du côté supérieur de la
plaque du couvercle de disjoncteur. Engager
l'extrémité fendue de l'obturateur avec le coin de
l'ouverture dans le couvercle de disjoncteur.
Enclencher l'autre extrémité de l'obturateur en
place, comme montré à Figure 1.
5. Installer le couvercle de disjoncteur. Enclencher le
couvercle de disjoncteur assemblé par-dessus les
broches flexibles sur les supports d'obturation, comme
montré à la Figure 2.

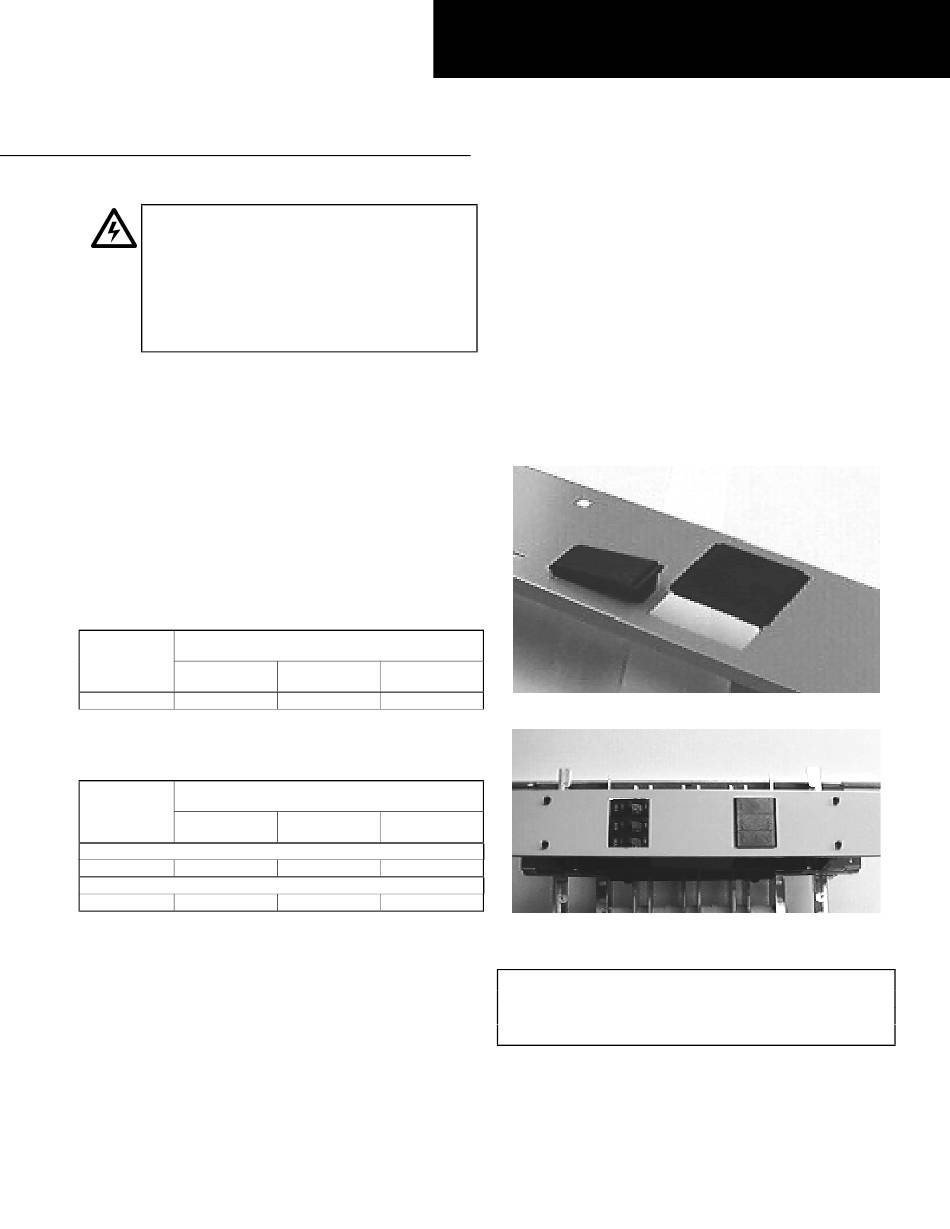

Figure 1. Fixation des obturateurs à la plaque d'obturation.
Figure 2. Installation du couvercle de disjoncteur aux supports
ATTENTION: Pour s'assurer d'un montage solide pousser
complètement le couvercle de disjoncteur par-dessus les
quatre broches flexibles sur le dessus des supports
d'obturation, comme montré à la Figure 3.
d'obturation.
R02
