GE Spectra Serie Instructions D'installation

g
AVERTISSEMENT: Danger de choc électrique
ou de blessure. Mettre le courant en amont du
panneau de contrôle ou du tableau de contrôle
à Off avant de travailler à l'intérieur de
l'équipement ou d'en retirer toute composante.
L'équipement ne doit être installé et entretenu
que par du personnel correctement formé et
qualifié.
Généralités
Ces instructions s'appliquent aux numéros de catalogues
suivants :
• Kit de plaque d'obturation AFP6SKS
• Disjoncteurs de types TKM, THKM, TK4V, TKL4V,
SKHA, SKLA, et SKPA
Installation
1. Installer le disjoncteur. Installer disjoncteur selon la
feuille d'instruction GEH-5623 pour une construction
enfichable ou DEH-061 pour une construction
boulonnée.
Plaque
d'obturation
Couvercle
de cosse
Couvercle
de cosse

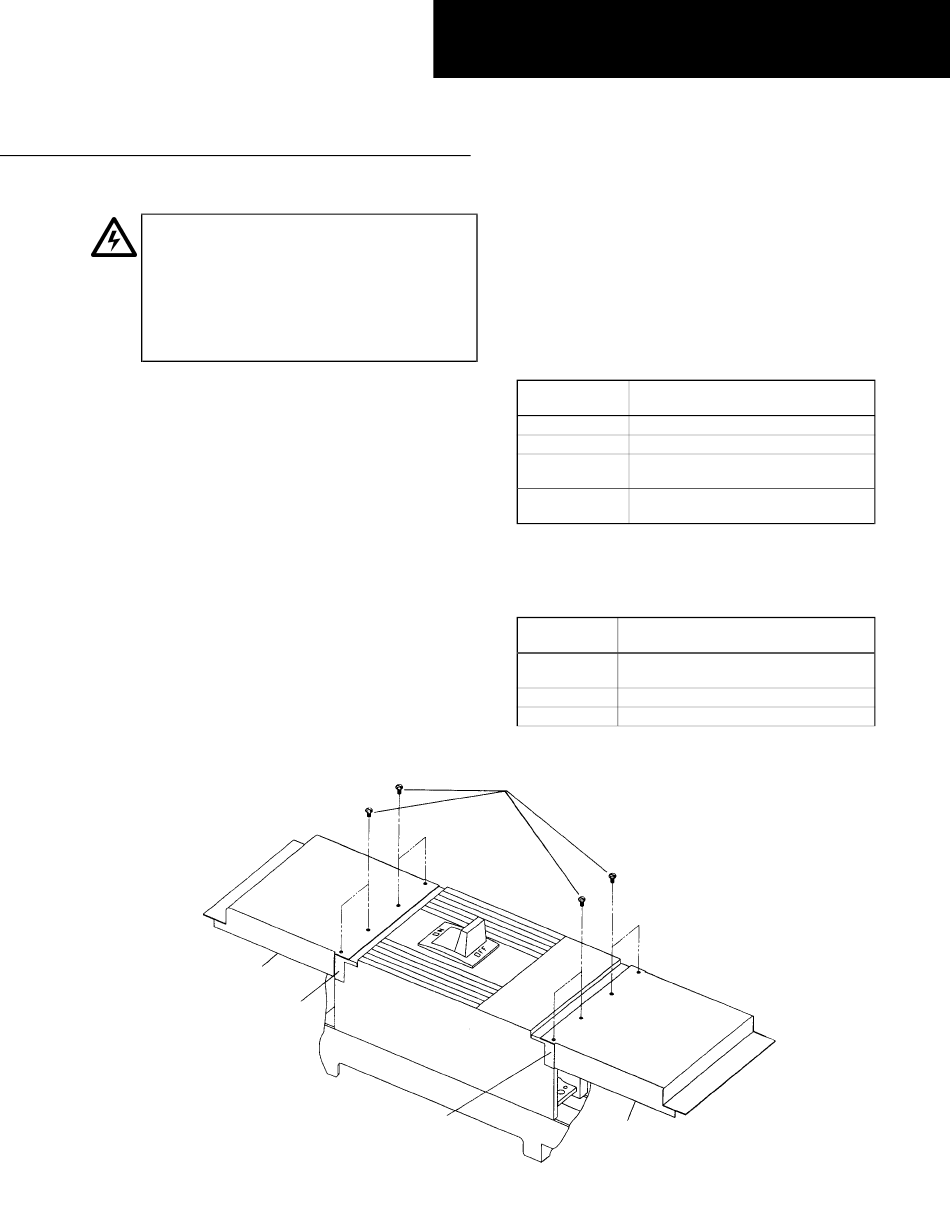

Figure 1. Installation de couvercles de cosses et de plaques d'obturation.
GEH5629 Instructions d'Installation
Panneaux de distribution Spectra Series™
Kit de plaque d'obturation AFP6SKS
2. Installer les extrémités des plaques d'obturation.
Pour les disjoncteurs de type TKM, THKM, TK4V,
TKL4, SKHA, SKLA, et SKPA, placer les couvercles de
cosses, tels que listés à la Table 1, sur les extrémités
ligne et charge du disjoncteur, tel que montré à la
Figure 1. Relier les plaques d'obturation des
extrémités, tels que listées à la Table 2, de chaque
côté du disjoncteur avec les vis #10-32 x
fournies. Serrer les vis à 15 lb.-po.
Type de
disjoncteur
TKM, THKM
TK4V, TKL4V
SKHA, SKLA
SKPA*
* SKPA n'est disponible qu'en panneau de distribution de 44"-
de largeur ou en tableau de contrôle de 45"-de largeur
uniquement.
Table 1. Couvercles de cosses utilisés avec chaque type de
Plaque
d'obturation
252B1768G2
252B1768G1
252B1768G1
Table 2. Plaques d'obturation des extrémités utilisées avec chaque
panneau de distribution ou tableau de contrôle.
Vis #10-32
Plaque
d'obturation
Couvercle de cosse
455C592P1, fourni avec le kit
455C592P2, fourni avec le kit
Utiliser les couvercles fournis avec
le disjoncteur
Utiliser les couvercles fournis avec
le disjoncteur
disjoncteur.
Tableau de contrôle ou
panneau de distribution
40"-largeur panneau de distribution
ou tableau de contrôle
Panneau de distribution 44"-largeur
Tableau de contrôle 45"-largeur
R05
