GE Spectra Serie Instructions D'installation

g
AVERTISSEMENT: Danger de choc électrique
ou de blessure. Mettre le courant en avant du
panneau ou du tableau de contrôle à OFF avant
de travailler à l'intérieur de cet équipement ou
d'en retirer toute composante. Ne pas retirer les
mécanismes de protection des circuits ou tout
autre composante jusqu'à ce que le courant soit
à OFF.
Installation
1. Retirer la barre omnibus de connexion. Relâcher les
quatre écrous sur les goujons (deux dans chaque
barrette) situés au transformateur et à l'extrémité
charge du neutre, tel qu'illustré à la Figure 1. Glisser
l'assemblage de la barre omnibus de connexion à
l'extérieur.
Barre omnibus
de connexion
Écrous

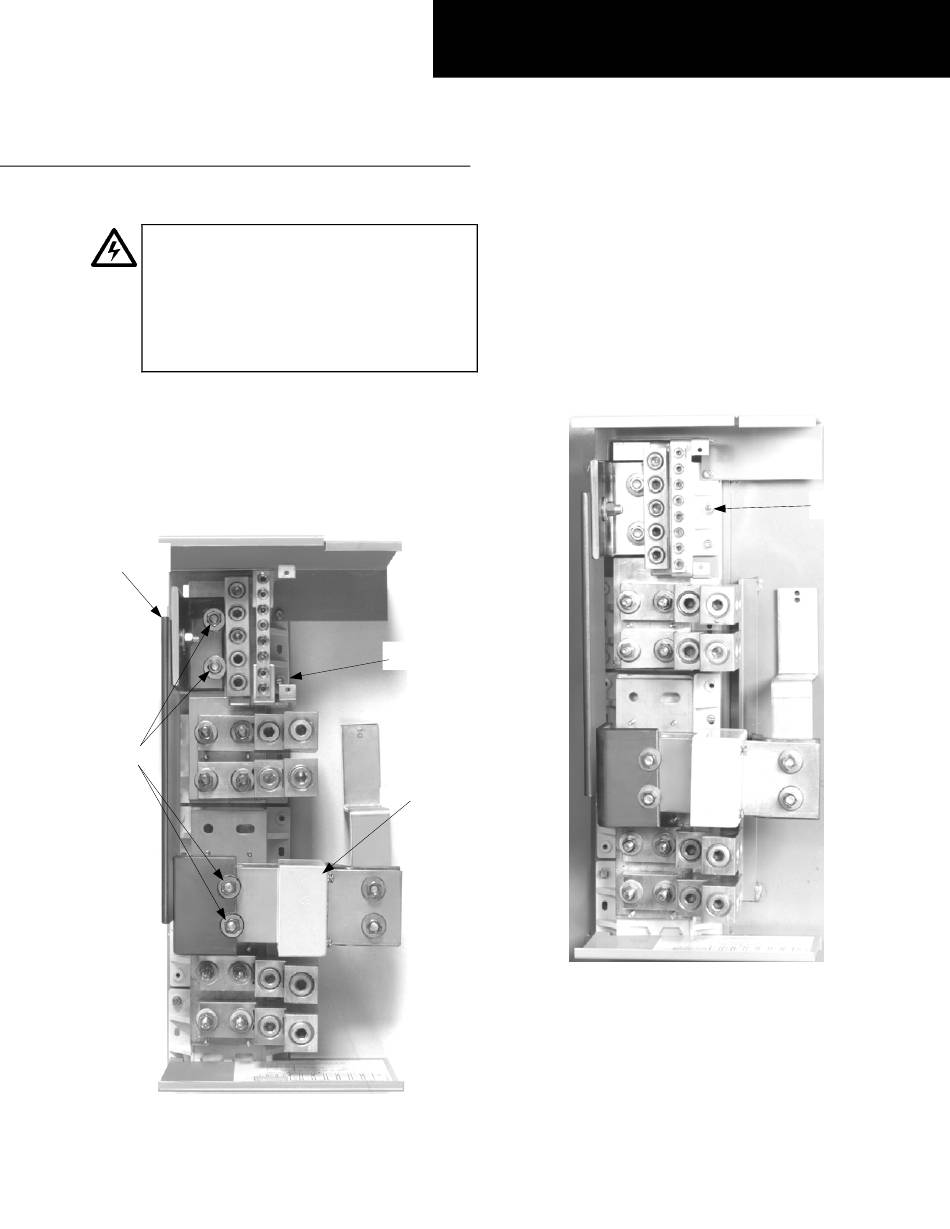

Figure 1. Retrait de la barre omnibus de connexion.
GEH5683 Instructions d'installation
Panneaux de distribution Spectra Series™
Neutre pour défaut de mise à la terre, 1200 A Maximum
2. Monter le neutre. Placer le neutre à la position désirée
au fond de la boîte étampée
goujons à l'arrière de la boîte, tel qu'illustré à la
Figure 2. Placer une rondelle plate, une rondelle de
retenue, et un écrou sur les goujons, tel qu'illustré à la
Figure 3. Laisser les écrous serrés à la main.
Aligner les trous oblongs dans le neutre avec les trous
dans la boîte et fixer avec huit vis autotaraudeuses
#10-32 x
et l'écrou à 27–32 lb.-po.
Extrémité charge
du neutre
Transformateur
et le monter sur les
LINE
7 / " tel qu'illustré à la Figure 4. Serrer les vis
8
Figure 2. Position de montage du neutre.
R02
Goujon (un de
chaque côté)
