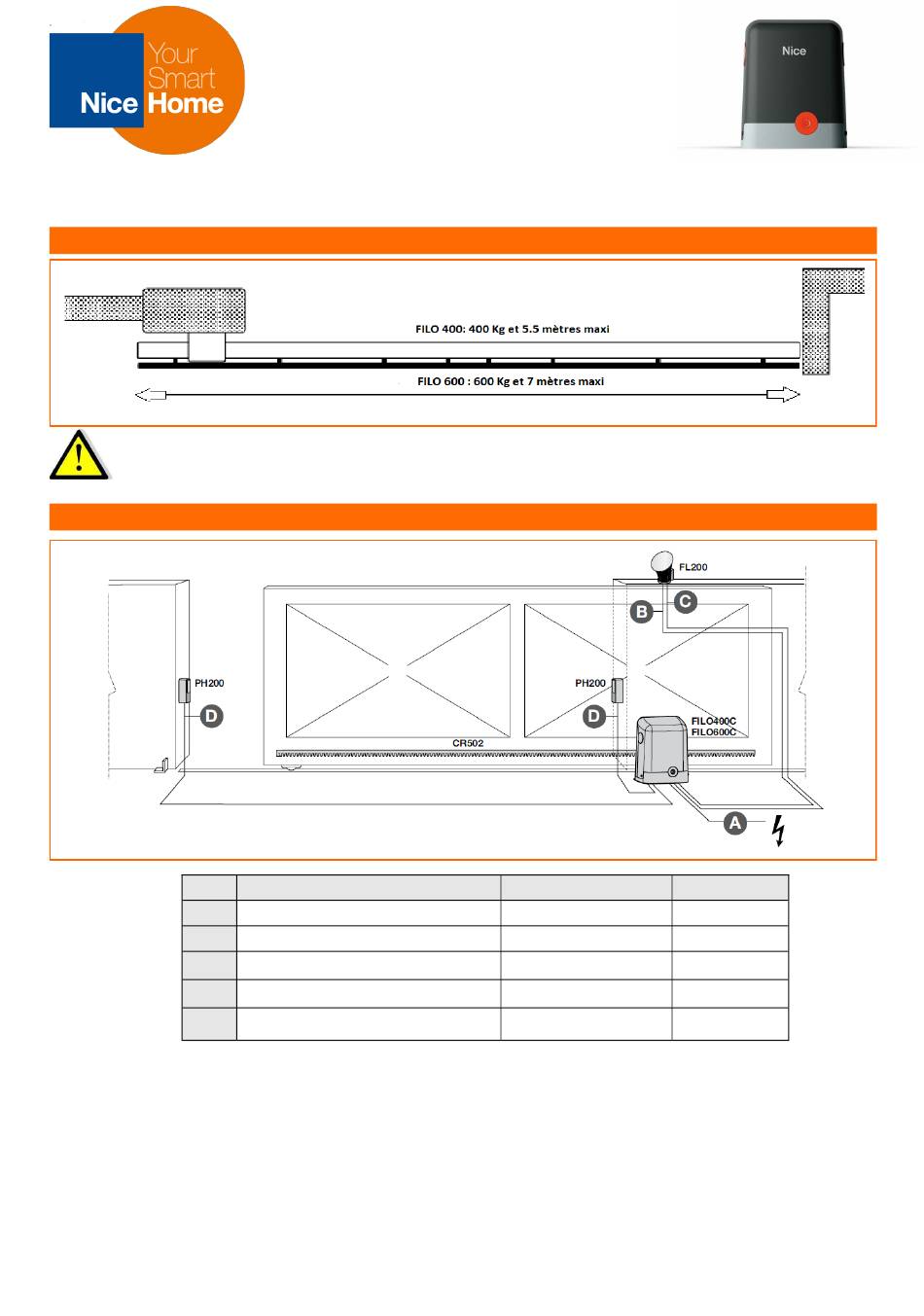

Cette notice simplifiée ne remplace en aucun cas la notice d'utilisation fournie avec le produit qui doit être lue avant l'installa-
tion de la motorisation.
LIMITES D'UTILISATION
Si l'une de ces valeurs n'est pas respectée, il est préférable de prendre contact avec
notre service technique
LISTE DES CÂBLES
REPERE
A
B
C
D
D
ATTENTION ! - Les câbles utilisés doivent être adaptés au type d'installation. Par exemple, on conseille un câble type H03VV-F
pour la pose à l'intérieur ou H07 RN-F pour la pose à l'extérieur.
Note 1 : Il est possible d'utiliser un câble d'alimentation de plus de 30 m à condition qu'il soit d'une section supérieure (par
exemple 3 x 2.5 mm²) et prévoir la mise à la terre à proximité de l'automatisme.
Note 2 : Le câble RG 58 correspond à un câble d'antenne de 52 Ohm d'impédance utilisé en radio, à défaut d'en trouver il est
possible d'utiliser un câble d'antenne TV.
Note 3 : Pour les câbles ECS bus, LM 100 il n'y a pas de contre indications particulières à l'utilisation d'un seul câble qui
regroupe plusieurs connexions.
Notice simplifiée

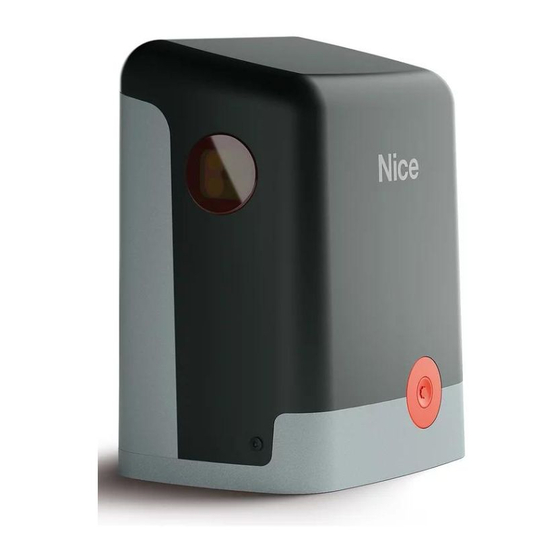

FILO 600 / FILO 400
CONNEXION
Ligne d'alimentation 230 Vca 50/60 Hz
Sortie clignotant
Antenne radio
Entrée / sortie cellules
Entrée / sortie cellules + LM 100 ( en option) câble 4 x 0,5 mm² ou 1 mm² 20 m (note 3)
TYPE DE CABLE
câble 3 x 1,5 mm²
30m ( note 1)
câble 2 x 0,5 mm²
20 m
câble blindé RG 58 ( note 2) inférieur à 5m
câble 2 x 0,5 mm² ou 1 mm² 20 m (note 3)
Notice simplifiée NiceHome - Filo 400/600 - 1
LONGUEUR MAXI
Publicité
Table des Matières
Manuels Connexes pour Nice FILO 600
Sommaire des Matières pour Nice FILO 600
- Page 1 Notice simplifiée FILO 600 / FILO 400 Cette notice simplifiée ne remplace en aucun cas la notice d’utilisation fournie avec le produit qui doit être lue avant l’installa- tion de la motorisation. LIMITES D’UTILISATION Si l’une de ces valeurs n’est pas respectée, il est préférable de prendre contact avec notre service technique LISTE DES CÂBLES...
-
Page 2: Positionnement Et Fixation Du Moteur
POSITIONNEMENT ET FIXATION DU MOTEUR Vérifier qu’il existe sur le portail une surface pouvant recevoir les fixations de la crémaillère. Ses points de fixations se trouveront à 68 mm du sol. Pour un portail livré sans crémaillère, repérer le Opérateur monté à droite Opérateur monté... -
Page 3: Positionnement De La Crémaillere
POSITIONNEMENT DE LA CRÉMAILLERE Débrayer l’opérateur, ouvrir complètement le portail et y poser le 1 segment de crémaillère. Fixer la crémaillère sur toute sa longueur en vérifiant la présence d’un jeu de 1 à 2 mm entre le pignon et la crémaillère. Après avoir installé... -
Page 4: Connexions Électriques
CONNEXIONS ÉLECTRIQUES Effectuer raccordement électrique différents éléments respectant schéma ci-dessous. Cette opération se fait obligatoirement hors tension. BRANCHEMENT LAMPE Notice simplifiée NiceHome - Filo 400/600 - 4... -
Page 5: Mise En Route
MISE EN ROUTE - Mettre le portail à mi-course et verrouiller le moteur - Suivant la position du moteur par rapport au portail (droite ou gauche), positionner le cavalier pour le choix de la direction de la manœuvre d’ouverture. - Alimenter le moteur et attendre quelques secondes. Vérifier que la led ECS Bus clignote régulièrement. -
