Les blocs de jonctions suivants sont affectés au sorties
de dosage :
Sortie de Bloc de
dosage jonction
Désinfection
pH- (pH-Minus)
pH+ (pH-Plus)
Chaque bloc de jonction est structuré comme suit :
Borne Fonction
b Contact de travail
a Contact central
L D Phase secteur 230V~ pour sorties
de dosage.
Peut au besoin être ponté au contact
central a, pour commander des
appareils 230V~

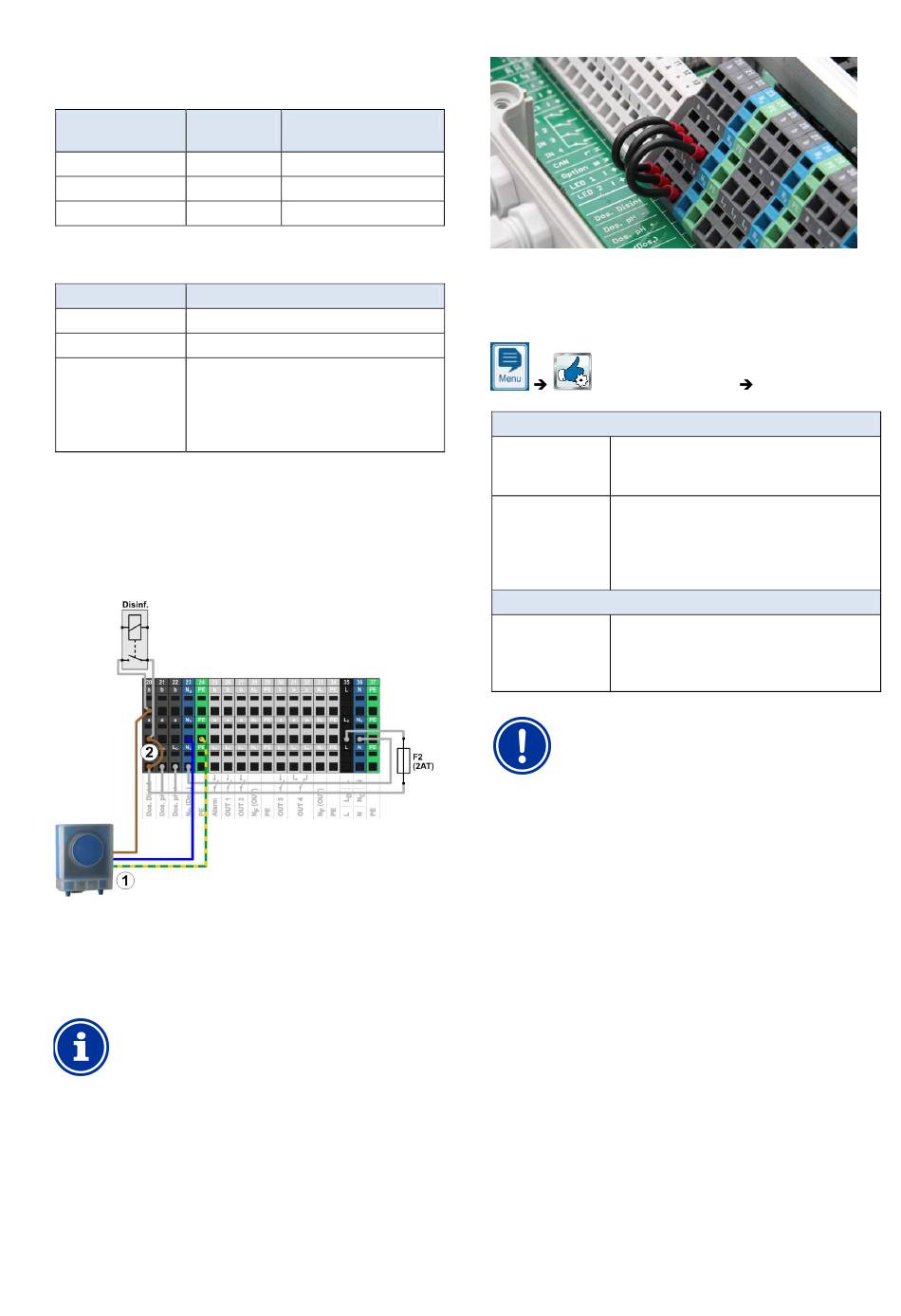

L'illustration suivante représente schématiquement le
raccordement d'une pompe de dosage standard pour
230V~. La pompe est raccordée à la sortie de dosage
désinfection. Pour pH- ou pH+, le raccordement
s'effectue de manière correspondante sur les blocs de
jonctions [21] ou [22].
1 Pompe de dosage standard 230V~
(pompe péristaltique)
2 Pontage à fil dans le bornier de la phase L
contact central de relais a
INFO
Raccordement du neutre N et PE
Le neutre N et le conducteur de protection
PE des pompes de dosage peuvent être
raccordés aux blocs de jonction N
prévus à cet effet, comme dans l'illustration.
Fonction
20 Contact à fermeture
21 Contact à fermeture
22 Contact à fermeture
D
D
Manuel d'utilisation Pool Manager
Pontages à fil dans le bornier de la phase L
central de relais a
40.1.2
Tous les paramètres pertinents figurent au menu
pompes de dosage
Menu Configuration des pompes de dosage
Type de pompe
pH / mV (Cl) /
Cl / O2

Configuration

de pompes
pH / mV (Cl) /
Cl / O2
Uniquement pour Configuration de pompes = manuel
Débit de la
pompe
pH / mV (Cl) /
Cl / O2
au
40.2 Pompes de dosage à membrane
Des pompes de dosage à membrane (pompes
magnétiques de dosage) sont souvent utilisées dans la
technique de piscine, en particulier pour les débits de
dosage plus élevés dans de grands bassins. Le
PoolManager
pompe grâce à une activation spéciale par impulsions de
et PE
dosage.
Une pompe de dosage à membrane dispose en général
d'un raccordement réseau propre est raccordée en
permanence au réseau électrique. Si la pompe est mise
en mode Externe, il est possible d'activer des courses de
piston via un contact externe sans potentiel. À chaque
course de piston, une certaine quantité de liquide est
dosée dans la pompe, en fonction de son type et de ses
paramètres.
Configuration
Fonctions de service
Sélectionner standard
pour les pompes péristaltiques.
Sélectionnez la membrane de dosage
utilisé [l/h] ou sélectionnez le
paramètre manuel si aucune
configuration de dosage ne
correspond.
Saisissez le débit du dosage correct
de la pompe de dosage respective en
[l/h].
REMARQUE IMPORTANTE !
Réglage erroné du débit de dosage
Un débit de dosage de pompe mal réglé peut
entraîner les problèmes suivants :
• le calcul de la durée d'un dosage manuel
est incorrect.
• L'assistant de configuration pour le
réglage des paramètres de régulation
calcule les réglages erronés.
• Les quantités de dosage O2 (BayroSoft)
ne sont pas correctes (surdosage ou
sous-dosage !)
®
est aussi compatible avec ce type de
®
au contact
D
Configuration des
