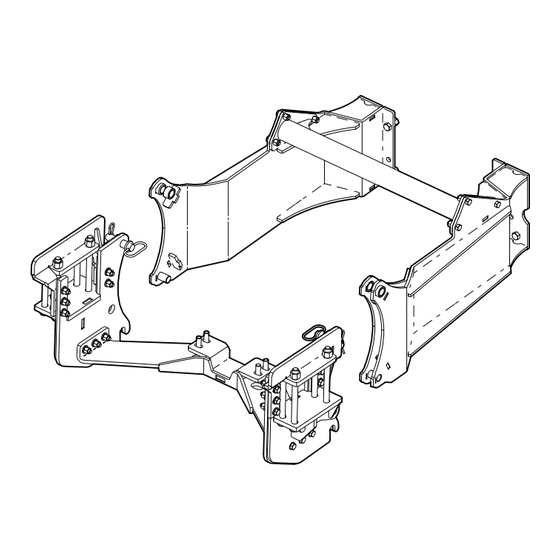

- Page 1 INSTRUCTIONS D’INSTALLATION 3611A550 Trousse de sous-châssis pour rétrocaveuse Rév. déc.-2021...
- Page 2 3611A550 Instructions d’installation Introduction IMPORTANT! Cette trousse d'installation comprend des attaches métriques et impériales. Le type de boulon est Les pelles rétrocaveuses Bush Hog sont conçues pour identifié en regardant les marques de la tête de boulon. fonctionner avec un large éventail de tracteurs. Grâce à la trousse de sous-châssis Bush Hog, vous pouvez fixer votre...
- Page 3 3611A550 Instructions d’installation Règles de sécurité AVERTISSEMENT! Le châssis de la chargeuse peut se déplacer de AVERTISSEMENT! manière inattendue lorsque les supports sont détachés. Assurez-vous que la chargeuse repose ATTENTION! SOYEZ VIGILANT! VOTRE sur le sol dans un état détendu.
- Page 4 3611A550 Instructions d’installation Pièces de la trousse de sous-châssis L'article 11 est requis pour que les tuyaux hydrauliques soient éloignés du siège de la pelle rétrocaveuse. Article Numéro de pièce Description Quantité Article Numéro de pièce Description Quantité 3611W551 Plaque de tracteur, gauche Z71515 Boulon hexagonal ½...
- Page 5 3611A550 Instructions d’installation Préparation : Processus Positionnez le tracteur de façon à ce que la pelle rétrocaveuse 1. En partant du côté gauche, retirez le bras stabilisateur. Déboulonnez le support de bras stabilisateur gauche et le support soit alignée derrière lui.
- Page 6 3611A550 Instructions d’installation 4. Fixez l'ensemble soudé de renfort au bas de l'attelage où les Ensemble sou- boulons ont été retirés avec les boulons M16 x 2 x 50 mm et la Boulons de montage de renfort dé de plaque rondelle M16.
- Page 7 3611A550 Instructions d’installation Traverse de cadre de châssis Boulons et écrous hexagonaux ½ po NC x 1½ po Conduite de retour Conduite de pression Support de pelle rétroca- veuse droit Support de pelle rétro- AVERTISSEMENT! caveuse universel Lors de l'utilisation de la flèche et des stabilisateurs, assurez-vous que la zone est libre 11.
- Page 8 3611A550 Instructions d’installation Point d’attache Goupilles univer- supérieur selles Point d’attache inférieur Illustration générique montrant le principal d'attelage. 17. Insérez les deux goupilles universelles soudées dans les trous de goupille et fixez-les au moyen d’esses. 18. Vérifiez que tous les points de fixation sont sécurisés et assurez- vous que tous les boulons/écrous sont serrés et au couple.
- Page 9 3611A550 Instructions d’installation Valeurs courantes de couple de serrage des boulons Vérification du couple appliqué sur les boulons Spécifi cations relatives au couple de serrage des boulons en unités impériales Les tableaux figurant ci-dessous donnent les valeurs correctes de couple pour divers boulons et vis Couple de serrage Diamètre...
