4. COMMANDES
(SUITE)
4.2 B
RANCHEMENT DES COMMANDES MURALES OPTIONNELLES
4.2.3 B
RANCHEMENT DES COMMANDES MURALES AUXILIAIRES OPTIONNELLES
NOTE : Si une commande murale auxiliaire
optionnelle est activée et qu'ensuite, le
Déshumidistat s'active, celui-ci prévaudra
sur la commande murale optionnelle.
Une fois les branchements de la ou des commandes effectués, insérer le bornier dans la base de l'appareil, à
l'avant du compartiment électrique.
NOTE : Pour connaître le fonctionnement des commandes murales, consulter le guide de l'utilisateur.
5. RACCORDEMENT ÉLECTRIQUE À LA FOURNAISE
Ne jamais brancher un circuit 120 volts ca aux bornes du câblage de la fournaise (méthode standard). Utiliser seulement le
circuit classe 2 du ventilateur de la fournaise.
Pour une fournaise raccordée au système de climatisation :
Sur certains vieux thermostats, la mise sous tension des bornes «R» et «G» à la fournaise a pour effet de mettre sous tension «Y» au
thermostat et, par conséquent, d'activer le système de climatisation. Si vous identifiez ce genre de thermostat, vous devez utiliser la
M

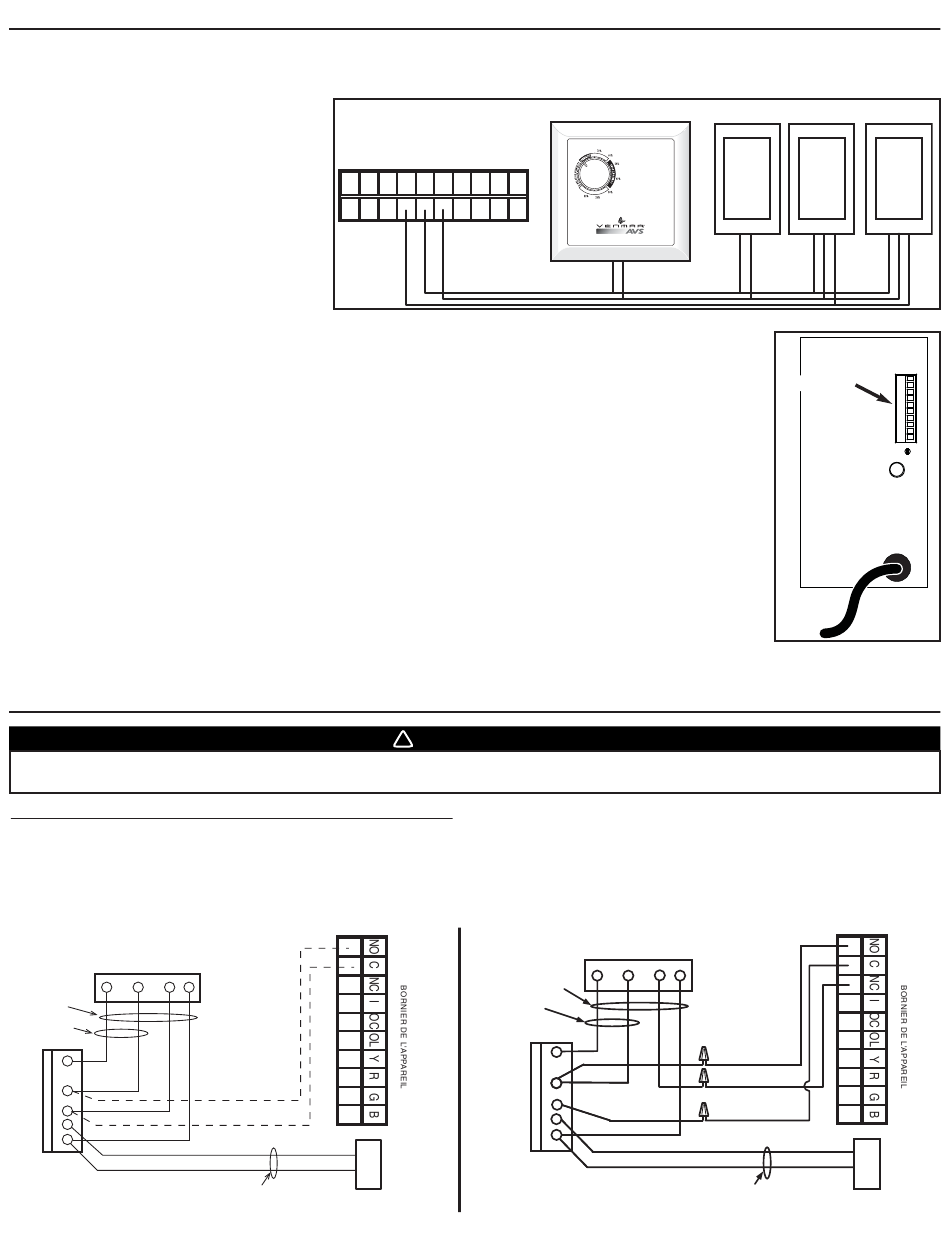

ÉTHODE ALTERNATIVE DE CÂBLAGE SYNCHRONISÉ AVEC LA FOURNAISE
M
ÉTHODE STANDARD DE CÂBLAGE SYNCHRONISÉ AVEC LA FOURNAISE
W
R
G
Y
4 FILS
2 FILS
chauffage seulement
W
R
G
C
Y
BORNIER
24 VOLTS DE
LA FOURNAISE
VE0108F
NO C NC I OC OL Y R G B
VE0104F
BORNIER DU
THERMOSTAT
2 FILS
SYSTÈME DE CLIMATISATION
(
)
SUITE
AVERTISSEMENT
!
0
.
M
ÉTHODE ALTERNATIVE DE CÂBLAGE SYNCHRONISÉ AVEC LA FOURNAISE
4 FILS
2 FILS
chauffage seulement
W
R
R
G
C
Y
Y
BORNIER
24 VOLTS DE
LA FOURNAISE
- 12 -
MINUTERIE MÉCANIQUE
DÉSHUMIDISTAT
60 MINUTES
BORNIER DU
W
R
G
Y
THERMOSTAT
connecteurs
NO
NC
C
2 FILS
BOUTONS-POUSSOIRS ILLUMINÉS
20 MINUTES (5 MAXIMUM)
B
ORNIER
VD0193
SYSTÈME DE CLIMATISATION
