TZIDC REGULATEUR DE POSITION NUMERIQUE | DS/TZIDC-FR REV. D
—
Caractéristiques techniques
Course de réglage
Angle de rotation
Plage de mesure 270°
Plage de travail Entraînements linéaires min. 25°, max. 45°
Entraînements de pivotement min. 25°, max.
< 270° (voir Figure 11)
Limitation de la course de Limitation mini. et maxi. librement réglable
réglage entre 0 et 100 %
Course de réglage (plage min. > 20 %)
Prolongation de durée de Plage de réglage 0 à 200 secondes, séparée
réglage pour chaque sens de réglage
Surveillance de la durée de Plage de réglage 0 à 200 secondes
réglage (surveillance pour la régulation de l'écart de
réglage jusqu'à ce que la bande morte soit
atteinte)
1 Plage de mesure

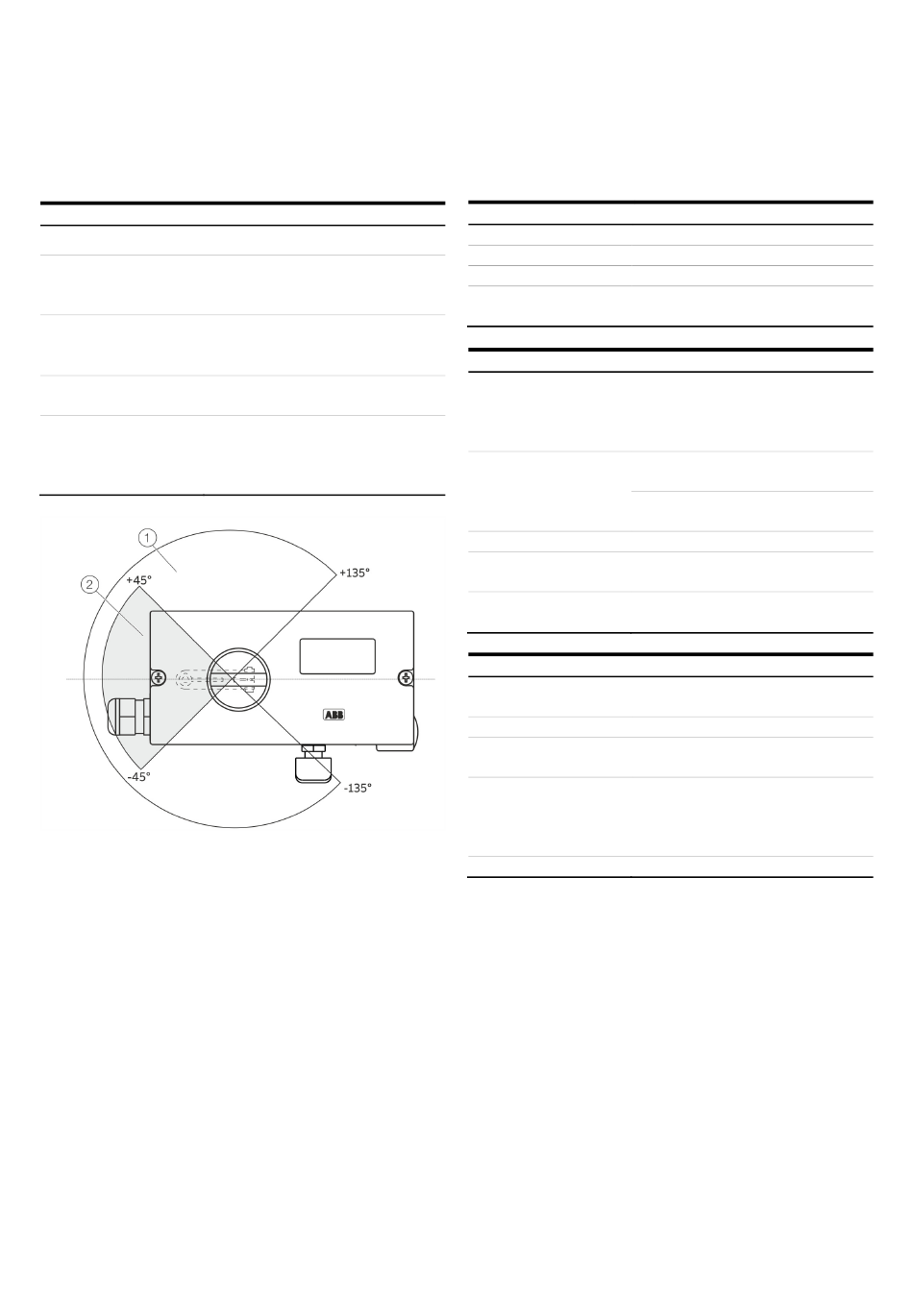

Figure 11: Plage de mesure et de travail du régulateur de position
2 Plage de travail

Raccords pneumatiques

Câbles
Filetage NPT ½-14
Filetage M20 × 1,5
Filetage M20 × 1,5
Filetage G ½
(En option : avec presse-étoupe et obturateurs le cas échéant)
Sortie d'air comprimé
Plage de réglage Version standard :
Exécution marine :
Débit d'air > 5 kg/h = 3,9 Nm3/h = 2,3 sfcm à 1,4 bar
(20 psi) Pression d'alimentation
> 13 kg/h = 10 Nm3/h = 6 sfcm à 6 bar
(90 psi) Pression d'alimentation
Fonction de sortie Pour entraînement à effet simple ou double
Entraînement purgé / bloqué en cas de
panne d'alimentation (électrique)
Plages de fermeture étanche Position finale 0 % = 0 à 45 %
Position finale 100 % = 55 à 100 %
Air pour instruments*
Pureté Taille maximale des particules : 5 μm
Densité maximale des particules : 5 mg/m
Teneur en huile Concentration maximale 1 mg/m
Point de rosée 10 K en dessous de la température de
service
Pression d'alimentation** Version standard :
Exécution marine :
Puissance absorbée*** < 0,03 kg/h / 0,015 scfm
* Sans huile, sans eau, sans poussière selon DIN / ISO 8573-1, impuretés
et teneur en huile selon la classe 3
** Respecter la pression de réglage maximale du moteur
*** Indépendamment de la pression d'alimentation
Conduite d'air
Filetage NPT ¼−18
Filetage NPT ¼−18
Filetage G ¼
Filetage Rc ¼
0 à 6 bar (0 à 90 psi)
0 à 5,5 bar (0 à 80 psi)
3
1,4 à 6 bar (20 à 90 psi)
1,6 à 5,5 bar (23 à 80 psi)
