ClimaCon F
Montage

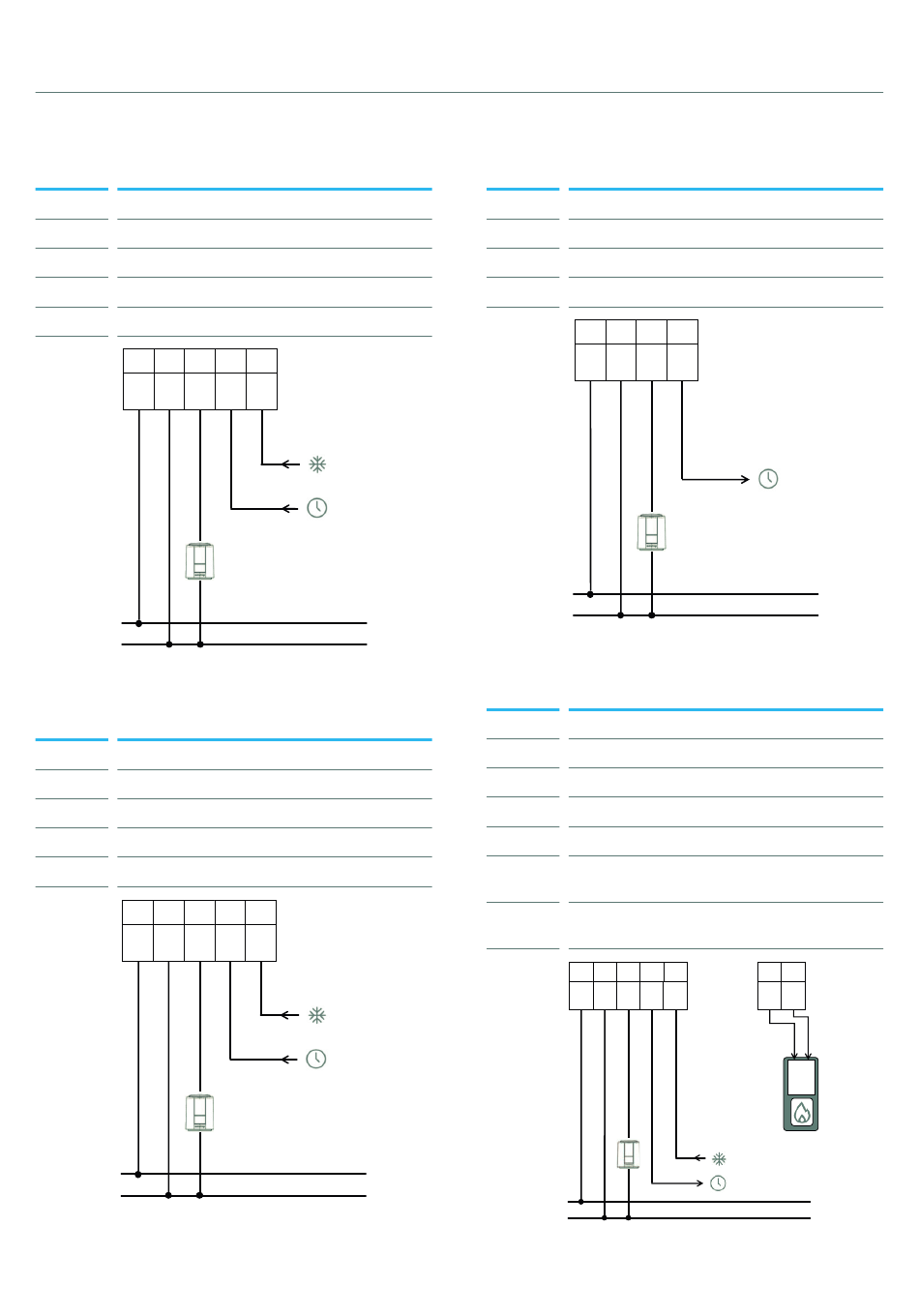

6.4.1.2 ClimaCon F 100 (230 V) (réf.1155010)
Borne Affectation
1 IN (L 230 V) Tension de service
2 IN (N 230 V) Tension de service
3 OUT (L 230 V) Tout ou rien / PWM
4 IN (L 230 V) Entrée d'abaissement
5 IN (L 230 V) Change over
1 2
L N
L
N
6.4.1.3 ClimaCon F 100 (24 V) (réf.1155510)
Borne Affectation
1 IN (L1 24 V AC) Tension de service
2 IN (L2 24 V AC) Tension de service
3 OUT (L1 24 V AC) Tout ou rien / PWM
4 IN (L1 24 V AC) Entrée d'abaissement
5 IN (L1 24 V AC) Change over
1 2
L1 L2
L1
SELV
L2
14
3 4 5
CO
 

L
L
3 4 5
CO
 

L1
L1
6.4.1.4 ClimaCon F 210 (230 V) (réf.1155021)
Borne Affectation
1 IN (L 230 V) Tension de service
2 IN (N 230 V) Tension de service
3 OUT (L 230 V) Tout ou rien / PWM
4 OUT (L 230 V) Sortie d'abaissement
1 2 3
L N

L
N
6.4.1.5 ClimaCon F 310 (230 V) (réf.1155031)
Borne Affectation
1 IN (L 230 V) Tension de service
2 IN (N 230 V) Tension de service
3 OUT (L 230 V) Tout ou rien / PWM
4 OUT (L 230 V) Sortie d'abaissement
5 IN (L 230 V) Change over
OUT (NO) Contact sec
9
(max 230 V, 90 mA DC/AC)
OUT (COM) Contact sec
10
(max 230 V, 90 mA DC/AC)
1 2 3 4
  
L N
L
N
4
 
L
5 9 10
CO
NO
COM
DI
(ON/
OFF)
L
L
