AUTODOME série 7000 (IP et HD)
3.

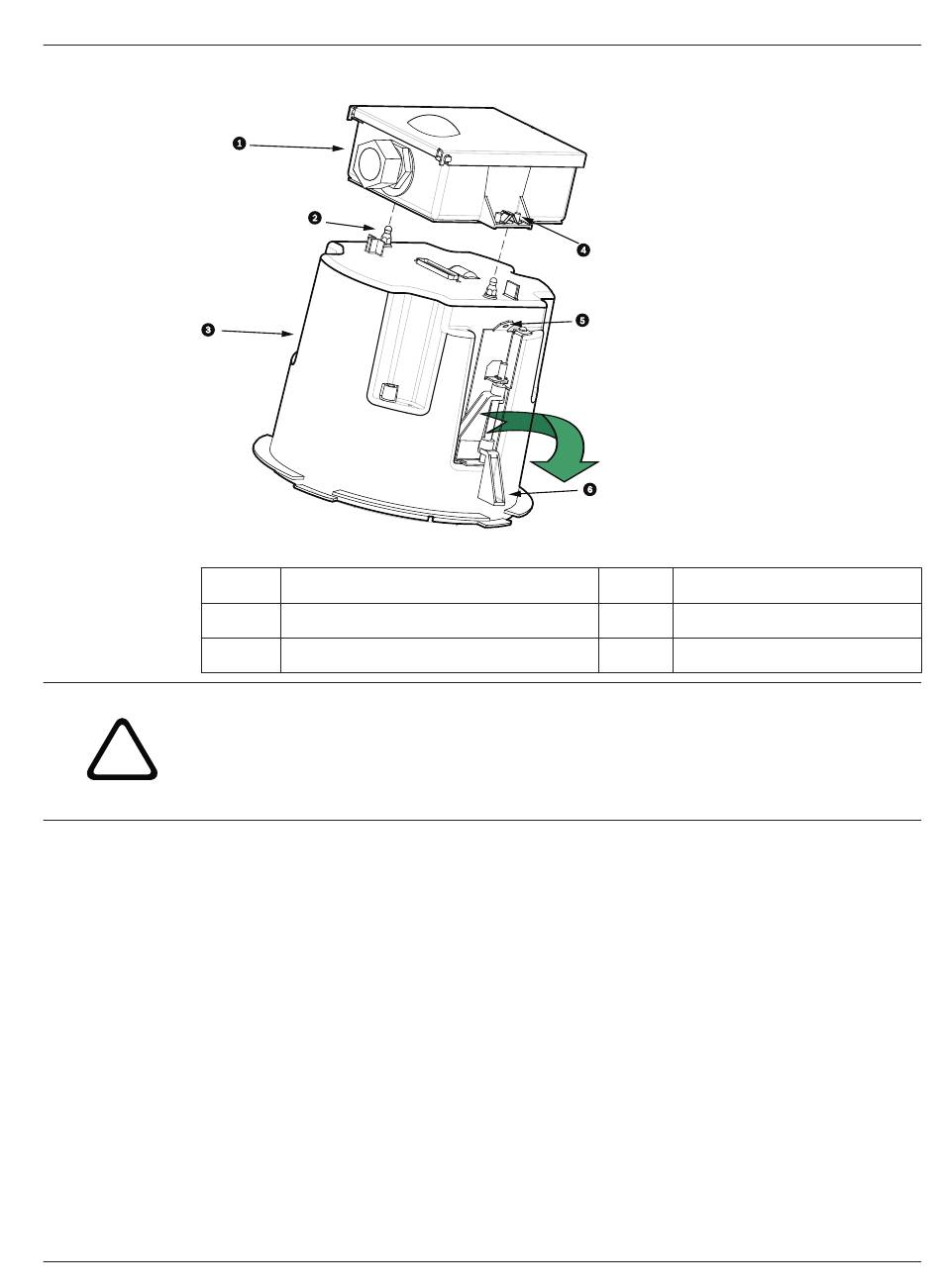

Figure 9.10: Caisson pour montage encastré et boîtier d'interface
1
2
3
Attention!
Le dôme pour montage encastré est doté de points d'ancrage de chaque côté de la tête. Pour
!
éviter toute blessure, attachez un fil de sécurité entre un point d'ancrage sûr au-dessus du
plafond et un point d'ancrage sur le caisson de la sphère. Reportez-vous à la figure ci-dessous
pour plus d'informations.
9.8
Fixation de la tête au plafond
Le boîtier pour montage encastré est maintenu au plafond à l'aide de deux (2) attaches de
fixation.
1.
2.
Bosch Security Systems
Serrez les deux (2) vis à oreilles afin de fixer le boîtier d'interface à la tête.
Boîtier d'interface
Pivot à rotule
Tête pour montage encastré
Faites passer l'ensemble du montage encastré par l'orifice percé au plafond.
Serrez les deux attaches à l'aide d'un tournevis cruciforme n° 2 afin de fixer le boîtier au
plafond.
Installation du kit de montage au plafond | fr
Manuel d'utilisation
4
Vis de fixation
5
Point d'ancrage
6
Attache de plafond
71
04.2013 | 1.0 |
