Plafond : préparation à l'installation
Vous devez utiliser le kit de montage au plafond VGA-IC-SP pour l'installation du caisson de la
caméra pour montage au plafond sur un plafond suspendu ou un faux-plafond. Ce kit
nécessite un achat séparé.
1.
2.
3.

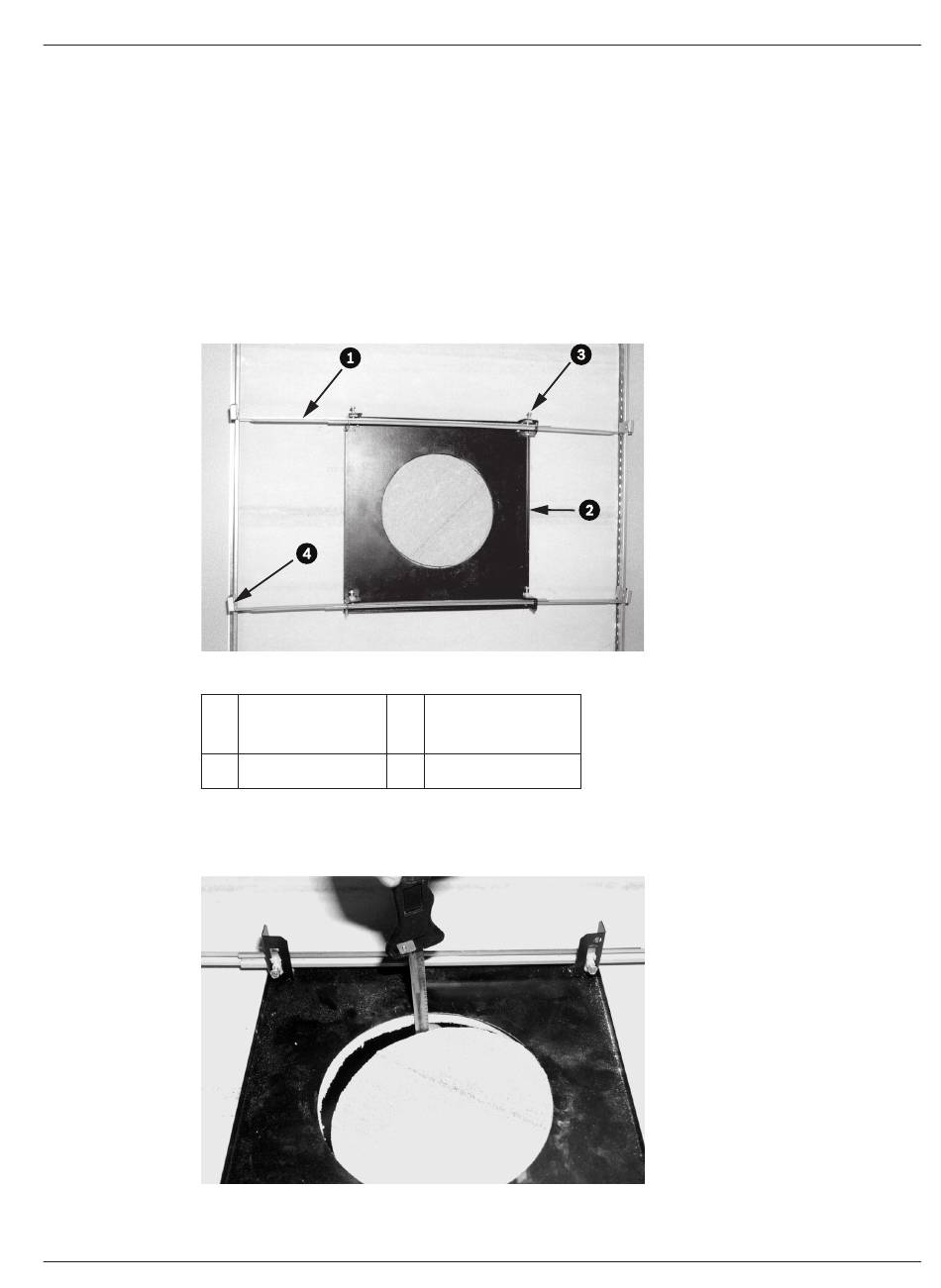

Figure 9.2: Support pour suspension au plafond (vue supérieure)
1
2
1.
Figure 9.3: Découpe d'un trou dans la dalle de plafond
2.
Bosch Security Systems
Choisissez l'emplacement de montage du dôme et retirez une dalle de plafond adjacente.
Desserrez les quatre (4) vis de fixation aux quatre coins du support de sorte qu'elles
continuent à maintenir les barres de suspension tout en permettant un ajustement
pendant l'installation.
Placez le support de montage de la caméra sur la dalle de plafond. Ensuite, fixez les clips
du support aux rails du plafond.
A
Barres de
3
suspension
Base
4
Utilisez la base du support en guise de gabarit ou découpez un orifice de holesize au
centre de la dalle de plafond à l'aide d'une scie pour cloison sèche ou d'une scie
sauteuse.
Serrez les quatre (4) vis de fixation sur le support.
Installation du kit de montage au plafond | fr
Vis de fixation (4)
Clips
Manuel d'utilisation
65
